Как поменять задний ступичный подшипник нива шевроле

Меняем подшипник полуоси на нива шевроле: номер подшипника и артикулы

Как поменять подшипник ступицы Нива Шевроле: замена подшипника передней ступицы и задней ступицы

Сразу отметим, процесс замены не простой и требующий определенных знаний, а также опыта. Рассмотрим более подробно, как поменять ступичный подшипник Шевроле Нива на передней оси. Для замены передних ступичных подшипников, необходимы следующие инструменты:

• динамометрический ключ, шестигранная головка «30», отвертка с плоской поверхностью «минус»;
• гаечные ключи «17» и «19»;
• съемники, оправка для запрессовки, пресс, молоток;
• проникающая смазка, новый подшипник;
• ключ-балонник, зубило.

Чтобы заменить ступичные подшипники Нива Шевроле, необходимо провести ряд подготовительных работ:

• расположить автомобиль на ровной поверхности, установив его на яму либо подняв его на подъемнике;
• ослабить крепежные гайки и болты диска колеса передней оси;
• снять колесный диск вместе с крышкой ступичной гайки.

Замена подшипника ступичного переднего Нива Шевроле выполняется следующим образом:

• сняв декоративный колпак и сорвав ступичную гайку (ступица передняя на Нива Шевроле), удерживая ступицу подходящим воротком, избегая проворачиваний, отвинтить гайку;
• плоскими отвертками развести колодки тормозной системы и выкрутить крепежные болты планки;
• отсоединив и убрав в сторону тормозной суппорт, связать его проволокой с элементами подвески, чтобы он не нагружал тормозной шланг, а также для защиты нерегулируемого подшипника;
• снять тормозной диск, аккуратным постукиванием резинового молотка из проушины у поворотного кулака, впрессовав палец с рулевого наконечника, после отсоединения наконечник отвести в сторону и закрепить на некотором расстоянии;

Теперь перейдем к тому, как поменять подшипники ступицы Нива Шевроле на задней оси. Замена заднего подшипника ступичного похожа, однако несколько отличается от аналогичных работ в передней части. Для замены заднего ступичного подшипника на Шевроле Нива понадобятся следующие инструменты: плоская отвертка, торцевая головка «24», съемники, плоскогубцы.

Еще добавим, что при демонтаже и установке подшипника, необходимо обратить внимание на состояние сальников, защитных кожухов, пыльников и т.д. Не допускается даже малейшее повреждение защитных элементов, так как вода и грязь в случае попадания на подшипник быстро выведут из строя даже новый элемент

Замена заднего подшипника

Выполнение замены заднего ступичного подшипника Нивы Шевроле невозможно без следующих инструментов:

• Съемники;
• Плоская отвертка;
• Плоскогубцы;
• Торцевая головка с типоразмером 24.

Работа предполагает проведение нескольких подготовительных этапов:

1. Колесо и тормозной барабан снимаются;
2. Демонтируется полуось;
3. Полуось разъединяется с подшипником, кольцом.

Такая последовательность применяется при снятии своими руками подшипника с кольцом:

• Второй домкрат используется для поднятия второй части моста. Таким образом, предотвращается вытекание масла;
• Четыре гайки крепления отвинчиваются;
• Кольцо и подшипник спрессовываются с полуоси.

Отдельного внимания заслуживает состояние сальника. Для извлечения сальника из корпуса используются отвертка и молоток.

После можно переходить к процедуре с самим подшипником хвостовика:

1. Сначала надо убедиться, что смазочного материала хватает. Если нет – то его добавляют при необходимости.
2. Подходящий размер оправки – главный элемент при выполнении запрессовки подшипника на полуось. Можно воспользоваться трубой с подходящим диаметром, длиной минимум на половину самой полуоси.
3. Следующим устанавливается стопорное кольцо. Рекомендуется заранее нагреть эту деталь, минимум до 200 градусов. Затем ее соединяют с полуосью. Операция не доставляет проблем, если есть трубы, либо оправки с подходящим размером.
4. Установка полуоси проходит по обратному алгоритму.

Снятие подшипника, демонтаж моста из узла

Порядок действий во многом похож на то, что было описано в предыдущих пунктах.

• Сначала снимают колесо;
• Для демонтажа тормозного барабанного механизма откручивают болты, обеспечивающие его крепление;
• Узел с подшипниками проверяется на предмет люфтов. Происходит перемещение полуоси;
• Четыре болта полуоси выкручиваются с помощью ключа на 17;
• Перед выкручиванием самой оси лучше поставить специальный упор под мост. Это защищает редуктор от утечек трансмиссионного масла;
• Под фланец устанавливаются две пластины, либо широкие ключи. Два болта М2 и М10 равномерно закручиваются в специальные отверстия;
• Наблюдаем за постепенным отсоединением подшипника от посадочного места;
• Ось зажимают в тисках, чтобы отсоединить запорную шайбу. Проводится демонтаж стопорного элемента. Зубило и молоток – незаменимые помощники во время этого процесса. Но такой простой вариант не всегда осуществим по причине того, что детали прикипают;
• Элемент требуется нагреть, если он не поддается демонтажу другими способами;
• Допустимо пользоваться болгаркой с маленькими дисками. Она подойдет и для подшипника рулевого вала.

После разборки на место устанавливается новый подшипник. Сборка предполагает совершение действий в обратном порядке.

Ниже смотрите видеообзор поломок и неисправностей полуоси Нивы, а также о том, как заменить задний подшипник на Ниве.

Какие признаки говорят о неисправности подшипников?

Нагрузки радиального и осевого типа у Нивы принимаются подшипником полуоси заднего вала. У других деталей есть свои проблемы, но признаки неисправности остаются примерно одинаковыми почти во всех ситуациях:

1. Посторонние шумы, металлические стуки;
2. Появление люфтов. Легко проверить, когда колёса раскачиваются перпендикулярно по отношению к оси подшипника;
3. Вибрация во время езды внутри салона;

Как только водитель слышит один из характерных звуков износа подшипников, рекомендуется сразу становиться на ремонт. Чаще всего у Шевроле Нивы выходят из строя ступичные подшипники. У внедорожника чаще возникают нагрузки на оси.

Заменяем старый шариковый полуосевой подшипник новым

Перед началом работы по установке новой детали полуоси посмотрите внимательно, нет ли дефектов, загрязнений и коррозии

Обратите внимание на состояние самой оси, не деформирована ли, или не повреждена

Настало время замены новой детали подшипника. Какие шаги предпринимаются:

1. Когда начнете устанавливать новый подшипник, добавьте на всякий случай немного смазки. В первую очередь необходимо надеть крепеж, а затем наживить подшипник. Поверх надевается подходящая по размеру оправка, чтобы запрессовать.
2. Далее надевается труба, по которой при помощи молотка забиваете подшипник. Время от времени необходимо проверять, в каком положении находится деталь. Избегайте перекосов.
3. Теперь производим запрессовку, пока торец подшипника и буртик не соприкоснутся.
4. Следующий шаг – нагревание стопорного элемента. Он надевается сверху вала и до предела забивается. Здесь нужно посмотреть, достаточно ли легко вращается подшипник.
5. Если есть необходимость в замене сальника, сделайте это.
6. Полуось ставится на место в мост, прикручиваются все болты.

Устройство подшипника.

Как и большинство деталей в автомобиле подшипник имеет несколько показателей по которым можно подобрать необходимую деталь:

• номер
• внутренний и внешний размер
• высота

Зная эти параметры можно подобрать элемент для замены, который будет подходить для данного автомобиля и правильно выполнять свои функции.

Номером называется значение в каталоге – 21212403080. В большинстве случаев достаточно этих данных чтобы приобрести в магазине модель подшипника для Нивы Шевроле. Если в наличии нет необходимого элемента, можно найти аналоги, зная технические характеристики:

1. внутренний диаметр 40мм
2. внешний диаметр 80мм
3. высота (имеется ввиду толщина изделия) 23мм

Подготовка и разборка

Для этого, под передние колеса устанавливаются противооткатные упоры. Производится работа в следующем порядке: Автомобиль поднимается на домкрате. Под пороги ставят опоры на случай проблем с домкратом, подойдут обычные чурки или несколько сложенных стопкой колес; Перед снятием тормозного барабана, убедитесь в полном растормаживании колеса.

Рычаг ручника при этом должен быть опущен, колесо свободно крутится; Снимается декоративный колпак. Для этого его отсоединяют, поддевая крепежи отверткой; Зазор между фланцем и барабаном смачивают проникающей смазкой жидкий ключ, WD ; Тормозной барабан крепится двумя винтами, их следует открутить.

Но, иногда его приходится сбивать.

Для этого необходимо наносить удары молотком с обратной стороны по ободу барабана. Только делать это следует через брусок, иначе можно повредить барабан; Откручиваются винты, скрепляющие полуось и кожух барабана; Мост немного приподнимается; Следует снять кронштейн амортизатора с пластины подшипника полуоси; Снимается полуось, для этого вам потребуется специальный съемник.

Если его нет, то можно обойтись и без него.

Признаки неисправности и износа подшипника задней полуоси Нива Шевроле

Как было сказано в начале статьи, на подшипнике полуоси заднего моста Нива Шевроле сосредоточены нагрузки радиального и осевого типа. Так как сам шарикоподшипник радиальный, это означает, что осевые нагрузки должны быть минимальны или отсутствовать, но они появляются в случае возникновения люфта внутренней обоймы по посадочной поверхности. Так же люфт появляется внутри самого подшипника, когда изнашивается дорожка качения, шарики, сепаратор.

Другие причины поломки: – Износ и протечка сальника; – Попадание грязи и влаги; – Биение вала; – Перемещение запорной (стопорной) планшайбы по шейке вала, в результате чего появляется люфт у подшипника; – Дисбаланс вала.

Предназначение подшипника

Эта деталь расположена в заднем мосте Нива Шевроле, ближе к внешней стороне автомобиля. Как и у любого подшипника основная его функция – сглаживание вращения, поступающего от заднего моста. Полуось выходит из редуктора, где приводиться в действие шестернями и заканчивается фланцем, на котором расположены тормозные барабаны и колесо. Чтобы она плавно вращалась внутри конструкции на нее устанавливается шариковый подшипник.

Он крепиться в специальном посадочном месте на мосту, где обеспечивается усиленная нагрузка на полуось. Чтобы исключить его перемещение внутри моста используется специальная запорная втулка, обеспечивающая двойную фиксацию данного элемента. Дополнительно устанавливаемый сальник обеспечивает герметичность всей конструкции.

Важно помнить, что в случае повреждения сальника происходит утечка смазки, что приводит к повышенному трению внутри подшипника и быстрому выходу из строя. Поэтому при обнаружении повреждений необходимо заменить сальник

Он крепиться в специальном посадочном месте на мосту, где обеспечивается усиленная нагрузка на полуось. Чтобы исключить его перемещение внутри моста используется специальная запорная втулка, обеспечивающая двойную фиксацию данного элемента. Дополнительно устанавливаемый сальник обеспечивает герметичность всей конструкции.

Признаки что нужна замена

Есть два основных признака свидетельствующих о том что необходима замена:

1. В районе ступицы появился стук и люфт
2. Появился сильный гул и скрежет в районе ступицы

Но чтобы точно понять причину появления посторонних шумов, нужно разобрать данный механизм и осмотреть его.

Замена

Чтобы произвести замену нежно проделать следующие действия:

Если это переднее колесо то снимается передняя ступица Нива Шевроле. Для этого автомобиль нужно установить на ровную площадку и поднять домкратом со стороны замены. Затем отсоединяем колодки с суппортом. Откручиваем гайку на оси. Снимаем все запчасти с колеса. Берем моток и отсоединяем ступицу от тормозного диска.

Извлекаем подшипник. Для этого снимаем пластину и сальник с внутренней стороны. Берем тески и молоток и вынимаем внутренний подшипник

Замену подшипников необходимо менять сразу с обоих сторон, и неважно задние это или передние колеса. Для того чтобы не повредить корпус запрессовку нужно проводить с помощью деревянной накладки и трубы.

Собираем узел обратно

Сборку нужно производить в обратном порядке.

Снятие полуоси

Сообщение Magellan » 12 дек 2009, 03:07

После этого, полуось должна выйти наружу.

Сообщение muzolya » 12 дек 2009, 04:33

Сообщение MEW » 12 дек 2009, 12:59

Сообщение Gimalaev » 12 дек 2009, 13:17

Сообщение Pilot » 12 дек 2009, 16:18

Сообщение ivan1 » 12 дек 2009, 17:52

Сообщение muzolya » 12 дек 2009, 19:26

Должен не согласиться с вами коллега

Машинка старая. Последний раз полуось доставалась. Хммм. Давно.

Но как оказалось эффективно. Я думаю — раз на раз не приходиться.

Сообщение ivan1 » 12 дек 2009, 20:06

Должен не согласиться с вами коллега

Машинка старая. Последний раз полуось доставалась. Хммм. Давно.

Но как оказалось эффективно. Я думаю — раз на раз не приходиться.

Сообщение muzolya » 12 дек 2009, 20:24

Аналогично левая вышла как по маслу

Машинка стоит на козлах, больших, советских, крепких.

Сообщение Pilot » 13 дек 2009, 00:50

Сообщение Зоркий сокол » 14 дек 2009, 23:03

Сообщение Pilot » 15 дек 2009, 00:30

Сообщение muzolya » 15 дек 2009, 17:56

Сообщение ivan1 » 15 дек 2009, 22:21

Сообщение Serg » 03 фев 2010, 11:46

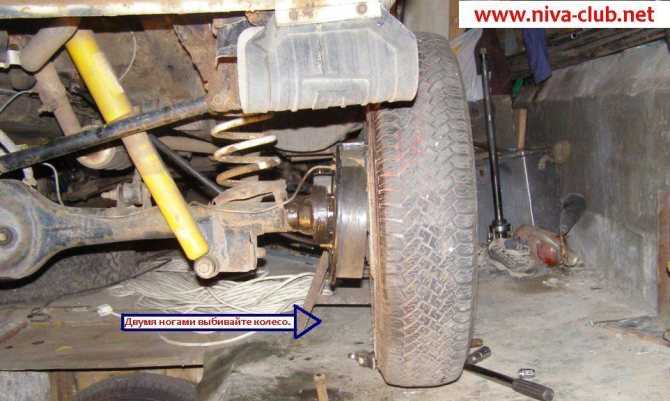

хехе, пробовал я такой метод — не помогло. и колесо обратной стороной одевал, и ногами его пинал, и кувалдой по нему фигачил, и через верёвку кувалдой дёргал — ноль на массу

помог универсальный инструмент «кувалда» взял загнул нафиг тормозной щиток и после пары ударов кувалды по фланцу полуось очень охотно выскочила

зато перед этим была аццкая камасутра на пару дней по снятию квадратной хреновины, которая полуось держит — там один болт просто наааамертво закис. пришлось эту хрень зубилом фигурно вырубать

ЗЫ: тормозной щиток я кстати потом даж менять не стал, просто обратно загнул. правда немножко перестарался, он сцуко начал цеплять и аццки греть барабан. в итоге много дыма, убитый барабан и куски плавленного силумина от барабана на щитке

я его потом дооооолго выгрызал оттуда, ибо новый барабан вставать не хотел.

Сообщение longer » 09 мар 2010, 11:37

это ж за какое место надо поднять машину и какой иметь рост. чтобы поместитья под мостом поперек.

Разборка узла и демонтаж шарикоподшипника

Автомобиль устанавливаем на ровную площадку или вывешиваем на подъемнике. Обязательно ставят противооткатные упоры, а поднятую сторону машины дополнительно опирают на надежное основание, например, несколько толстых брусков или специальную треногу. Усилия при демонтаже прикладываются большие, и есть риск уронить автомобиль с неустойчивой опоры.

Порядок действий по снятию задней полуоси:

1. Снимаем колесо с неисправной стороны.
2. Откручиваем болты крепления тормозного барабана. Если барабан не снимается руками эти болты можно использовать в качестве съемника, вкрутив в специальные отверстия. Или аккуратно выбиваем молотком через деревянную прокладку.
3. Ступицу удерживает 4 болта крепления на 17, подобраться к которым можно с обратной стороны защитного кожуха тормозного механизма. На этом этапе можно визуально оценить величину осевого зазора в подшипнике.
4. Открутив болты, приподнимаем задний мост так, чтобы масло из редуктора не вытекло через чулок.
5. Выдергиваем полуось ударным съемником или обратным молотком. Можно использовать запаску в качестве инерционного съемника. Для этого накидываем диск и слегка наживляем гайки. Энергичными рывками на себя стаскиваем полуось с места.
6. Достаем полуось вместе с резиновым уплотнителем. Тормозные колодки подвешиваем за проволоку к элементам подвески.

Осматриваем полуось на наличие механических повреждений, не погнута ли она и состояние шлицевых соединений, тогда лучше заменить полуось на новую. В остальных случаях просто заменяют подшипник и сальник.

Как установить свежий сальник

Когда полуось снимается с машины, находящийся рядом металлический щиток, используемый для монтажа колодок, окажется фактически незакрепленным. Его будет удерживать только нетолстая трубка из меди, наполненная тормозной жидкостью. Для предупреждения обрыва последней щиток необходимо временно зафиксировать парой ранее выкрученных болтов.

Снятие и установка сальника производится так:

• демонтируйте с фланца моста прокладку (не порвите, она хоть и толстая, но все же резиновая);
• извлеките испорченный сальник – подцепите его плоской отверткой;
• хорошенько очистите хлопковой безворсовой тряпочкой место, где он раньше стоял;
• новый уплотнитель перед монтажом необходимо протереть маслом (обязательно трансмиссионным);
• поставьте элемент в гнездо и убедитесь в отсутствии перекоса;
• запрессуйте его обрезком трубы, чтобы резинка не повредилась – положите поверх нее старый сальник.

Теперь важно тщательно очистить все снятые элементы от загрязнений и масла. Совершенно недопустимо оставлять следы смазки на деталях тормоза:

• барабан;
• цилиндр;
• колодки;
• щиток.

Если на Шевроле менялся только сальник, то целесообразно обследовать и подшипник полуоси. Деталь проверяют на изношенность, отсутствие люфта и наличие смазки на роликах. Если элемент скоро поломается, то он:

• туго вращается;
• шумит;
• дребезжит при встряхивании.

Обратите внимание – подшипник самостоятельно заменить не получится. Эту операцию вам выполнят в автосервисе

Вы сможете только проверить, есть ли внутри смазка

Для этого осторожно подденьте пластиковую заглушку, прикрывающую ролики и посмотрите внутрь. При отсутствии или ее явной недостаточности закладывается обычный Литол

После этого пластиковое кольцо помещается на место.

Теперь вы можете собирать узел. Выполните все описанные в инструкции этапы в обратном порядке.

Под конец непременно проверьте, сколько масла осталось в редукторе вашей Шевроле. Для этого опустите автомобиль на колеса и убедитесь, что он стоит ровно. Затем:

• найдите на кожухе пробку горловины;
• выверните ее;
• загляните внутрь.

Если смазки маловато, то долейте ее, воспользовавшись шлангом и воронкой. Работу лучше выполнить с напарником – один будет добавлять масло, а второй следить за ее уровнем.

Порядок замены подшипника передней ступицы

Владельцу Шеви Нивы потребуется обзавестись несколькими видами инструментов, среди которых:

• Пресс;
• Подходящая разновидность смазки;
• Съёмник;
• Съёмник стопорящих колец;
• Оправка для запрессовки;
• Молоток;
• Динамометрический ключ;
• Шестигранная головка размером на 30;
• Отвёртка с плоской поверхностью «минус»;
• Гаечные ключи, имеющие типоразмер 17 и 19.

Процесс замены переднего ступичного подшипника

1. На первом шагу автомобиль располагают на ровной площадке. Лучше всего, если это будет подъемник или яма.

У колёсного диска требуется ослабить гайки и болты, обеспечивающие крепление. Вывешивание производится сначала для передней части.

Проводится замена ступичного подшипника Нивы Шевроле очень просто. Колесный диск вместе с крышкой ступичной гайки должны быть сняты.

На следующем этапе идёт установка противоположного колеса на свое место. Автомобиль опускается при помощи домкрата до тех пор, пока второе колесо не зацепится крепко за опору.

Главный совет – защититься от случайных проворачиваний.

1. Применяя увеличенный рычаг, нужно сорвать ступичную гайку. Далее идет повторное снятие колеса. Пользуясь домкратом, повторно выставляем Ниву в подвешенном положении, подходящем для ремонта.
2. Снятие суппорта тормозной системы – следующий этап. Применяя плоские отвёртки, разводят колодки тормозной системы, затем – выкручивают болты крепления планки. Суппорт и элемент подвески связываются друг с другом проволокой. Это обезопасит тормозной шланг и на него не будет действовать повышенная нагрузка. Также будет защищен нерегулируемый подшипник.
3. Далее снимается тормозной диск. Основное воздействие на него – аккуратное постукивание молотком. Хорошо, если инструмент будет резиновый молоток.
4. Затем из проушины у поворотного кулака выпрессовывают палец с рулевого наконечника. После отсоединения наконечник рекомендуется отвести и закрепить на некотором расстоянии, чтобы он не мешал.

Рекомендуется заранее делать специальную метку на поверхности двух сопрягаемых деталей. Тогда будет проще сохранять рекомендуемое положение.

1. Далее во время замены подшипников переходят к использованию ключа на 17. Главное – правильно извлечь из своего места болты, которыми амортизационная стойка и поворотная цапфа крепятся друг к другу. Два болта, которые соединяют кулак и шаровую опору, откручиваются при помощи другого ключа на 19.
2. Приводную полуось освобождают от ступичной гайки. Затем то же самое проделывают с упорной шайбой.
3. Пресс станет незаменимым помощником во время демонтажа ступицы из поворотного кулака. Если классического инструмента рядом не оказалось – можно использовать другие подручные варианты. Затем необходимо спрессовать деталь съёмником. Упор делается на предусмотренных для этого отверстиях.
4. Сразу несколько операций проводится с помощью подъемника: извлечение двух стопорящих колец из кулака и демонтаж подшипника. Малая шайба съемника упирается во внешнюю обойму, а бОльшая часть – в корпус цапфы.
5. Перед обратной сборкой очищают ступицу и поворотную шайбу. Следующий этап включает монтаж стопорного кольца снаружи. Предварительно для обработки используется подходящий вид смазки. Подшипник запрессовывается в кулак. Потом проводится монтаж внутреннего колеса, к которому присоединяют ступицу. Со ступичными подшипниками работают так же.

Главное во время завинчивания – проследить за отсутствием чрезмерных нагрузок. Иначе запчасть деформируется и раньше времени становится непригодной.

Ниже смотрите видео о том, как заменить передний ступичный подшипник на Ниве.

Установка нового уплотнения

После снятия полуоси металлический щиток, куда крепятся тормозные колодки, останется висеть на медной трубке с жидкостью, поэтому его следует зафиксировать, вставив 2 верхних болта обратно в отверстия. Дальше действуйте по инструкции:

1. Снимите толстую резиновую прокладку с фланца заднего моста.
2. Выдерните старый сальник, поддев отверткой либо пассатижами. Посадочное место очистите и протрите ветошью.
3. Новый уплотнитель слегка смажьте трансмиссионным маслом и вставьте в гнездо заднего моста Нивы как можно ровнее.
4. Используя круглую наставку из трубы, легкими ударами молотка запрессуйте сальник в гнездо. В качестве дополнительной наставки можно использовать старый уплотнитель.

По окончании процедуры необходимо тщательно протереть все детали от масла — тормозной цилиндр, колодки, барабан и металлический щиток. Перед обратной сборкой не помешает проверить подшипник полуоси на предмет изношенности и наличия смазки. Об износе свидетельствует затрудненное вращение, заедание или легкий шум. Обнаружив неисправность, отвезите полуось в ближайший автосервис, выполнить замену подшипника без специального оборудования вам не удастся.

Чтобы проверить смазку внутри подшипника, необходимо поддеть шилом пластик, закрывающий ролики, и удалить ее. Затем добавить внутрь густой смазки типа «Литол» и поставить пластик на место, после чего приступать к сборке.

В конце важно проверить уровень масла в редукторе заднего моста Шевроле Нивы. Проверка производится на полностью собранном автомобиле, стоящем на ровной площадке

Из кожуха редуктора выкручивается пробка заливной горловины, после чего уровень масла определяется визуально или с помощью тонкой деревянной палочки. При недостаче в заливную горловину нужно вставить шланг подходящего диаметра с лейкой на конце, куда заливается смазка. Доливку удобнее выполнять с помощником: вы контролируете уровень, а помощник понемногу доливает масло.

Процесс замены

Прежде чем приступить непосредственно к замене ступичного подшипника на автомобиле Chevrolet Aveo, необходимо запастись определёнными инструментарием. И так потребуются следующие инструменты: молоток, набор ключей, большую и мощную головку на 34, острогубцы, кувалда, вороток и тиски. Когда всем этим запаслись, можно приступать непосредственно к процессу замены ступичного подшипника:

Инструкция по замене подшипника и сальника задней полуоси на Шевроле Нива

На внедорожниках Нива Шевроле полный привод задних колес реализован с помощью заднего моста в конструкции трансмиссии. В нем установлены полуоси, которые через пазовые соединения приводят в движение колеса.

Для обеспечения закрепления и плавности осевого вращения в конструкции трансмиссии устанавливаются одно- или двухрядные опорные подшипники.

Устройство

Конструктивно карданные валы заднего моста идентичны и взаимозаменяемы. На фиг.1 показано, что ведущий вал номер 22 входит в зацепление внутри через шлицевое отверстие шестерни ведущего вала, однорядный шарикоподшипник 8 прижимается к внешней стороне вала.

Подшипник приводного вала Шевроле Нива запрессован в посадочный ремень балки изнутри самозатягивающимся двусторонним сальником 11, а снаружи резиновым кольцом.

Основные параметры заводских деталей для ремонта

Основные технические показатели агрегата: диаметр и длина вала, количество и длина рифленого ремня, тип подшипников и уплотнений. Эти показатели определяются проектными характеристиками системы и растягивающими усилиями, рассчитанными в сопоставимых условиях эксплуатации во время проектирования и производства.

Часто под действием высоких нагрузок происходит деформация приводных валов, преждевременный износ и заклинивание упорных шарикоподшипников, деформация и усталостный износ уплотнительных сальников с последующей утечкой трансмиссионного масла из оси.

Производственные мощности для отечественного автомобилестроения постоянно стремятся к совершенствованию выпускаемых узлов и агрегатов автомобиля. Они регулярно предлагают потребителям более новый, надежный и обновленный товар.

Рассмотрим технические параметры элементов привода заднего моста внедорожника.

Полуось

1. Каталожный номер: 21230-2403069-00, 21230240306900, 2123-2403069.
2. Длина: 760 мм.
3. Диаметр сальника: 35 мм
4. Вес: 8,4 кг.
5. Производитель: Автоваз
6. Среднерыночные цены: 6900 руб.

• карданный вал производства ВолгаАвтоПром, типовой размер на ВАЗ 2121 Шевроле Нива, средняя цена 3400 руб.;
• российская фирма «Автостандарт», средняя цена 3900 руб.

Шариковые подшипники качения

1. Каталожный номер: 2121-2403080. Название — ГПЗ — Б76-180508АК2УС9.
2. Индекс производства: 180508, 62208-2РС
3. Производитель: АВТОВАЗ
4. Среднерыночные цены: 400 руб;
5. Внутренний диаметр — 40 мм;
6. Внешний диаметр — 80 мм;
7. Ширина — 23 мм;
8. Вес: 440 г;
9. Номинальная частота вращения — 5600 об / мин.

Зарубежные производители подшипников — NSK, SKF, SNR. Средняя цена от 600 руб.

Сальники

1. Каталожный номер: 21100-2301034-00-0 — левый и 21100-2301035-00-0 — правый.
2. Габаритные размеры: 35x57x9 мм.
3. Производитель: АВТОВАЗ.
4. Среднерыночные цены: 45-60 руб.

• сальник шарнира равных угловых скоростей 2110.08 «РТ» универсальный, производитель РЕЗИНОВАЯ МАШИНА;
• прокладка привода вала ВАЗ-2110-2112, 2123 правая / левая (35x57x9) производства General Motors.

Также стоит отметить немецкого производителя Corteco. Эта компания производит широкий ассортимент сальников для ВАЗ-2123.

Готовые ремкомплекты

На рынке запчастей также можно купить готовый ремкомплект для обслуживания задних приводных валов ВАЗ-2123.

Ремкомплект заднего карданного вала ESPRA ВАЗ 2123 Шеви Нива состоит из подшипника 2121-2403080, сальника 2110-2301034 и стопорного кольца 2123-2403084. Средняя цена такого набора 690 — 890 руб.

Интересно! Некоторые владельцы Нивы предпочитают покупать готовые комплекты у одного производителя, считая это определенной гарантией сопоставимости заменяемых деталей.

Усиленные модификации

Чем усиленные складывающиеся полуоси выхлопного типа лучше штатных:

1. Двухрядный подшипник от передней ступицы Приоры, выдерживает гораздо более высокие нагрузки и более прочный.
2. При изготовлении вала используется легированная сталь, прошедшая специальную термообработку, благодаря которой он имеет повышенное сопротивление к закручиванию (сталь 35ХГСА и твердость термообработки 55-56). Производители усиленных приводных валов имеют возможность увеличить предел крутящего момента с более прочными материалами с требуемого стандарта с 250 до 350 кг.
3. Конструкция сборки на 24 паза снижает вероятность разрыва наиболее опасной части соединения;
4. Съемная конструкция ступицы;
5. Самоконтрящаяся гайка ступицы;
6. Не требует обязательного усиления заднего моста;
7. Не превышает массу штатного карданного вала;
8. Позволяет использовать колеса большего диаметра;
9. Эта деталь полностью взаимозаменяема со стандартной заводской модификацией.

Читайте также: Проверка раздаточной коробки Шевроле Нива: устройство, как включать и выключать?

Удобство: заменить подшипник намного проще, так как не требуется нагрев стопорного кольца и слив масла, что облегчает процесс ремонта. Установленный двухрядный подшипник легко найти практически в любом магазине автозапчастей.

Стоит отметить других производителей усиленных механизмов заднего моста:

• усиленные модификации для ВАЗ 2121 и Шевроле Нива производства АВТ. Средняя цена 16000 руб.;
• комплект усиленных приводных валов для 24 шлицев VAL-RACING, позиция для заказа: VR-30-B24002ABS. Средняя цена 17100 руб.

Замена привода, сальника и подшипника

Необходимость замены приводного вала и его компонентов может быть вызвана повышенным посторонним шумом в задней оси, износом обоих шлицевых соединений и усталостным разрушением опорных подшипников.

Также часто возникает деформация сальника. В результате уровень трансмиссионного масла падает, что может привести к выходу из строя всей системы.
Регулярный осмотр и диагностика заднего моста поможет избежать сложного и дорогостоящего ремонта в будущем.

Для замены деталей задней трансмиссии потребуются следующие инструменты и материалы:

• торцевые ключи и торцевые ключи в одном наборе;
• отвертка плоская;
• баллонный ключ;
• молоток;
• болгарский;
• паяльная или газовая горелка;
• стамеска;
• стол тиски;
• джек;
• дополнительная деревянная опора;
• шпиндель, равный диаметру сальника полуоси;
• обратный молоток.

Процесс разборки и замены полуоси:

1. Поставьте машину на лифт или эстакаду. Работы следует проводить при отпущенном ручном тормозе.
2. Снимите задние колеса, открутив крепежные гайки

Процесс замены сальника:

1. Снимите резиновую заглушку с фланца оси.
2. Используя плоскогубцы и отвертку с плоским лезвием, осторожно снимите старую прокладку. Будьте осторожны, чтобы не поцарапать зеркало корпуса сальника в картере заднего моста. В противном случае трансмиссия будет регулярно проигрывать из-за рисков в металле.

Читайте также: Все о замене масла в коробке Шевроле Нива своими руками — что, сколько и как?

Совет владельца Шевроле Нива: «Денис-142» с сайта «ПРИВОД-2» также рекомендует попутно проверять ступичный подшипник, менять смазку в корпусе для лучшей работы. Денис установил на свой автомобиль комплект сальников «Резинотехника», подходящих по размеру.

Процесс замены подшипника:

1. Закрепите старый приводной вал в тисках.

Совет от опытного владельца внедорожника: «Сан Саныч 45» из Кореновска с форума «дром.ру» советует при сбивании подшипника молотком бить по кругу, а не по одному месту, чтобы не было растяжений . К тому же Александр всегда открывает новый подшипник, по его мнению, заводской смазки недостаточно для длительной эксплуатации подшипника карданного вала. По его опыту, были случаи приобретения новых деталей с полным отсутствием смазки внутри корпуса.

Совет! Центровка полуоси при деформации предполагает использование технологического оборудования. В случае биения, повышенного люфта в системе настоятельно рекомендуется не экономить, а заменить собранную неисправную деталь комплектующими.

После сборки системы, затянув все крепления ремонтного узла, поставьте автомобиль на ровную поверхность. Обязательно визуально проверьте необходимый уровень трансмиссионного масла в задней трансмиссии Нивы.

Замена заднего ступичного подшипника нива шевроле

Эта деталь расположена в заднем мосте Нива Шевроле, ближе к внешней стороне автомобиля. Как и у любого подшипника основная его функция – сглаживание вращения, поступающего от заднего моста. Полуось выходит из редуктора, где приводиться в действие шестернями и заканчивается фланцем, на котором расположены тормозные барабаны и колесо. Чтобы она плавно вращалась внутри конструкции на нее устанавливается шариковый подшипник.

Он крепиться в специальном посадочном месте на мосту, где обеспечивается усиленная нагрузка на полуось. Чтобы исключить его перемещение внутри моста используется специальная запорная втулка, обеспечивающая двойную фиксацию данного элемента. Дополнительно устанавливаемый сальник обеспечивает герметичность всей конструкции.

Важно помнить, что в случае повреждения сальника происходит утечка смазки, что приводит к повышенному трению внутри подшипника и быстрому выходу из строя. Поэтому при обнаружении повреждений необходимо заменить сальник.

Эти элементы являются одними из наиболее подверженных нагрузок, поэтому требуют периодической проверки и замены.

Он крепиться в специальном посадочном месте на мосту, где обеспечивается усиленная нагрузка на полуось. Чтобы исключить его перемещение внутри моста используется специальная запорная втулка, обеспечивающая двойную фиксацию данного элемента. Дополнительно устанавливаемый сальник обеспечивает герметичность всей конструкции.

Устройство подшипника.

Как и большинство деталей в автомобиле подшипник имеет несколько показателей по которым можно подобрать необходимую деталь:

• номер
• внутренний и внешний размер
• высота

Зная эти параметры можно подобрать элемент для замены, который будет подходить для данного автомобиля и правильно выполнять свои функции.

Номером называется значение в каталоге – 21212403080. В большинстве случаев достаточно этих данных чтобы приобрести в магазине модель подшипника для Нивы Шевроле. Если в наличии нет необходимого элемента, можно найти аналоги, зная технические характеристики:

1. внутренний диаметр 40мм
2. внешний диаметр 80мм
3. высота (имеется ввиду толщина изделия) 23мм

Как вовремя заметить неисправность.

Если упустить вовремя не обратить внимание на выход данного элемента из строя то прямо во время движения может произойти заклинивание заднего моста, что на большой скорости может привести к непредсказуемым последствиям. Поэтому нужно периодически обращать внимание на звук колес, чтобы вовремя заметить характерный гул. Обычно это проявляется даже на самой низкой скорости. После этого необходимо замерить люфт колес, который не должен превышать 0,7 мм.

Если упустить вовремя не обратить внимание на выход данного элемента из строя то прямо во время движения может произойти заклинивание заднего моста, что на большой скорости может привести к непредсказуемым последствиям. Поэтому нужно периодически обращать внимание на звук колес, чтобы вовремя заметить характерный гул . Обычно это проявляется даже на самой низкой скорости. После этого необходимо замерить люфт колес, который не должен превышать 0,7 мм.

Замена

Чтобы поменять изношенную деталь необходимо снять колесо, затем открутить тормозной барабан и полуось. Для этого необходимо поднять при помощи домкрата заднюю часть автомобиля.

Снятие полуоси проводиться в несколько этапов:

• При помощи домкрата поднимается мост, чтобы при снятии полуоси из него не вытекало масло.
• Открутив гайки на 17 откручивается полусось
• Если ремонт произволиться вовремя и ось не заклинило, то ее можно выбить при помощи молотка и деревянной доски.

Если на автомобиле установлена система АБС то необходим следующий порядок действий:

• проверяется состояние подшипника
• извлекается сальник
• полуось закрепляется в тиски, после чего при помощи молотка выбивается стопорное кольцо.
• Извлекается подшипник.
• Новый подшипник смазывается и меняется на новый
• Стопорное кольцо для лучшей установки нагревается паяльной лампой и устанавливается на место.
• Полуось запрессовывается на место с помощью трубки.

Во время проведения работы необходимо внимательно осмотреть полуось на наличие трещин и сколов.

Если на автомобиле установлена система АБС то необходим следующий порядок действий.

Когда требуется замена сальника полуоси заднего моста Нива Шевроле, владельцу необязательно сразу обращаться на станцию технического обслуживания. Данная операция относится к работам, не требующим высокой квалификации и специального оборудования, и при желании она выполняется своими руками. Это касается и автолюбителей, ездящих на обычных Нивах — ВАЗ 21214 и 21213.

Когда меняется уплотнитель

Замена сальника полуоси не привязана к определенному пробегу, а делается в связи со следующими дефектами:

Следует различать протечку трансмиссионного масла из уплотнения оси с какой-либо стороны задней балки и из хвостовика редуктора, где закреплен карданный вал. Во втором случае жирные пятна и грязь покрывают кожух редуктора заднего моста, находящийся посередине.

Если по разным причинам вам необходимо заменить подшипник полуоси, то попутно стоит поменять и сальник. Это избавит вас от повторной разборки узла из-за протечки старой детали. Стоит деталь сущие копейки, ее каталожный номер для Нивы Шевроле — 2110-2301034 (правый) и 2110-2301035 (левый), а габаритные размеры следующие:

• наружный диаметр — 57 мм;
• ширина — 9 мм;
• диаметр отверстия по выступающей резиновой (или силиконовой) кромке — 35 мм.

Подготовка и разборка

Чтобы самостоятельно снять протекающий сальник заднего моста Нива Шевроле, понадобятся следующие инструменты:

• стандартный набор гаечных ключей;
• отвертка шлицевая и баллонный ключ;
• домкрат;
• молоток;
• деревянная подставка;
• перчатки матерчатые.

Никогда не пренебрегайте перчатками при ремонте авто: они защитят руки от повреждений при случайных ударах.
Высоты деревянной подставки должно хватить, чтобы опереть задний мост при снятом колесе и открученном амортизаторе, иначе из него потечет масло.

Замена подшипника полуоси Chevrolet Niva своими руками

Автомобиль из класса внедорожников имеет полный привод всех четырех колес. Такой механизм обуславливает наличие заднего моста, который предназначен для передачи крутящего момента от коробки передач к ведущим задним колесам. Вращение колес обеспечивается благодаря наличию шестерней и полуосей в мосту.

Полуось соединяется с колесом и приводит его в движение. Но для чего же необходим подшипник полуоси в мосту? Так как тема статьи называется подшипник полуоси, то именно о нем и пойдет далее речь. Рассмотрим подробнее этот механизм в конструкции заднего моста, его назначение, конструкцию (размер, номер и т.д.

Комплект для замены на авто с абс

Назначение подшипника полуоси

Подшипник располагается в конструкции заднего моста Нивы Шевроле, ближе к внешнему краю. Как и все подшипники, он выполняет функцию опоры и сглаживания вращающего момента оси заднего моста. Одна часть оси (внутренняя) входит в зацепление с шестернями (имеет шлицы), а вторая выходит из моста, и к ней крепится фланец, тормозные барабаны и колесо Нивы Шевроле. Для того чтобы ось вращалась мягко и при этом не ходила внутри конструкции, имеется шариковый подшипник.

Подшипник располагается в специальном гнезде конструкции моста, где он и выполняет свою непосредственную функцию. Для того чтобы он не перемещался внутри моста, имеется специальная жесткая фиксация на оси, представляющая собой запорную втулку. Таким образом, он имеет двойную фиксацию. Также на полуоси имеется сальник, который обеспечивает герметичное соединение конструкции заднего моста.

Важно! В случае повреждения сальника или его износа, происходит прямое негативное воздействие на подшипник, в результате чего последний выходит из строя. Поэтому необходимо заменить сальник.

При частом использовании автомобиля Нива Шевроле необходимо контролировать состояние подшипника и сальника, и в случае их повреждения незамедлительно проводить замену.

1. номер;2. размер внутренний и внешний;3. высота.

Эти данные необходимы не только для того, чтобы подшипник можно было установить в посадочное место полуоси и моста, но и также, чтобы он выполнял свои поставленные функции. Но стоит отметить, что если известен один из этих данных, то второй можно не вычислять. Итак, к примеру, подшипник полуоси имеет каталожный номер 2121-2403080.

D внутренний = 40 мм;D внешний = 80 мм;Высота (толщина) = 23 мм.

Выход из строя подшипника полуоси может привести к заклиниванию колеса прямо на дороге, что является опасным. Хорошо если скорость движущегося авто будет маленькой и где-то за городом, а ведь Нива Шевроле эксплуатируется не только с маленькой скоростью и по бездорожью. Поэтому такую важную деталь очень важно контролировать и преждевременно проводить замену.

Определить выход из строя можно по характерному звуку из-под колес, а также при наличии повышенного радиального и осевого люфтов.

Важно! Осевой зазор не должен превышать 0,7 мм.

Для определения не нужно набирать скорость, чтобы услышать треск или гул, достаточно включить задний привод и проехать пару метров. Гул или треск возникает в случае отсутствия смазочных материалов, что приводит к рассыпанию изделия.

Важно! Если вы заметили нехарактерный шум в районе задней части, то сразу же стоит удостовериться в исправности подшипников.

Снятие полуоси и замена подшипника

Для того чтобы произвести замену вышедшего из строя подшипника, прежде всего необходимо снять колесо, тормозной барабан, полуось и только после этого осуществляется его замена. Шевроле Нива устанавливается на ровной поверхности и поддомкрачивается задняя часть. Снимается колесо и барабан, процедуру их извлечения можно прочитать в соответствующих статьях. Поэтому останавливаться на этом не будем, а приступим сразу к снятию полуоси.

Нива Шевроле комплектуется барабанными тормозами на задних колесах как с системой абс, так и без нее. Без системы абс шли еще первые Шевики. Абс — это антиблокировочная система тормозов, посредством которой происходит предотвращение потери управляемости транспортного средства. Отличия полуоси автомобиля с системой абс от простого заключается в конструкции стопорного кольца.

стопорные кольца с абс и без

Итак, рассмотрим, как производится замена подшипника на внедорожнике Нива Шевроле с системой абс.

1. Проверяется пригодность подшипника. После извлечения полуоси не забудьте о сальнике. Он запрессован в тормозном щитке.2. Сальник извлекается с помощью отвертки и молотка. После замены подшипника сальник необходимо установить новый.3. Полуось зажимается в тисках.4. Извлекается стопорное кольцо с насечками, которое фиксирует подшипник. Выбиваем его зубилом и молотком.5. Извлекается подшипник аналогичным образом, как и кольцо.

Важно! Проверьте полуось на наличие трещин и сколов. Их не должно быть, в противном случае потребуется расточка.

6. Теперь необходимо поменять старый подшипник на новый. Перед его установкой проверьте наличие смазочного материала внутри. При необходимости добавьте.7. Подшипник запрессовывается на полуось. Можно воспользоваться трубой соответствующего диаметра и длины не меньше полуоси.8. Установку стопорного кольца лучше всего производить с помощью его нагрева. Греется кольцо паяльной лампой в течение 5-10 минут до 200 градусов.9. Устанавливается на полуось кольцо и запрессовывается трубкой.

Теперь ось можно устанавливать на место в последовательности обратной снятию. На этом замена закончена, осталось установить барабан и колесо, и приступить к замене с другой стороны автомобиля Нива Шевроле.

После установки проверьте работоспособность замененных деталей. Проехав несколько сот метров, необходимо прослушать, нет ли посторонних шумов из-под колес. Если шум не обнаруживается, то все сделано правильно. Удачных ремонтных работ!

Полуоси в заднем мосту Нива Шевроле испытывают очень серьёзные нагрузки. Порядочно достаётся и сальникам, и, естественно, подшипникам, о которых сегодня и пойдёт речь. Если идёт разговор об их замене, завод изготовитель скромно советует менять их вместе с полуосями. Стоит это недешево, поэтому сегодня будем пробовать делать замену подшипника полуоси на Нива Шевроле, рассмотрим артикулы и производителей, послушаем советы специалистов.

Когда меняется уплотнитель

Поскольку наш автомобиль эксплуатируется зачастую в очень сложных условиях, нагрузки на подшипники очень высоки. Кроме нагрузок, подшипник может подвергаться атаке влаги, когда сальник полуоси выходит из строя
. Тогда же из картера заднего моста может начать течь масло. В результате подшипник плохо смазывается, а консистентная смазка вымывается со временем.

Прохрусты от заднего колеса свидетельствуют о выходе из строя ступичного подшипника.

Самым ярким симптомом выхода подшипника из строя будет повышенный шум на любых скоростях. В более тяжёлых случаях может наблюдаться как радиальный, так и осевой люфты.

При первых симптомах неисправности подшипника нужно приступать к замене.

Полуось демонтирована, теперь стоит осмотреть её внимательно. Если она требует правки или на её поверхности есть трещины и механические повреждения, она подлежит замене. Также внимательно осматривается шлицевая часть полуоси. При любых повреждениях полуось придётся заменить. Если с полуосью все в порядке, меняем подшипник и стопорное кольцо
:

Подшипник и стопорное кольцо запрессованы на полуось с термонатягом, поэтому для их удаления придётся применять болгарку и зубило. Зажимаем полуось в тиски.

Зажимаем полуось в тисках и пилим старый подшипник болгаркой.

Запрессовываемым новый подшипник на полуось с помощью старого запорного кольца.

Снимаем полуось, подбираем инструмент, расходники и приспособления

Инструмент подобран, теперь можно снимать полуось. Делается это в такой последовательности
:

1. Устанавливаем машину на ровную поверхность, под передние колеса устанавливаем противооткатные упоры.
2. Срываем крепление колеса, поддомкрачиваем автомобиль, устанавливаем под задний мост подставку.
3. Снимаем колесо и откручиваем винты крепления тормозного барабана.

Выворачиваем болты крепления тормозного барабана к полуоси.

Сбиваем тормозной барабан, используя деревянный брусок.

Отворачиваем четыре гайки болтов пластины крепления подшипника полуоси.

Снимаем полуось при помощи инерционного съемника.

Доставая полуось, нужно стараться не повредить сальник, если менять его нет желания или необходимости. После этого весь тормозной механизм подвешивается на пружину с помощью проволоки.

Полуоси в заднем мосту Нива Шевроле испытывают очень серьёзные нагрузки. Порядочно достаётся и сальникам, и, естественно, подшипникам, о которых сегодня и пойдёт речь. Если идёт разговор об их замене, завод изготовитель скромно советует менять их вместе с полуосями. Стоит это недешево, поэтому сегодня будем пробовать делать замену подшипника полуоси на Нива Шевроле, рассмотрим артикулы и производителей, послушаем советы специалистов.

Когда меняют подшипники на полуосях Нивы Шевроле

Поскольку наш автомобиль эксплуатируется зачастую в очень сложных условиях, нагрузки на подшипники очень высоки. Кроме нагрузок, подшипник может подвергаться атаке влаги, когда сальник полуоси выходит из строя. Тогда же из картера заднего моста может начать течь масло. В результате подшипник плохо смазывается, а консистентная смазка вымывается со временем.

Прохрусты от заднего колеса свидетельствуют о выходе из строя ступичного подшипника.

Самым ярким симптомом выхода подшипника из строя будет повышенный шум на любых скоростях. В более тяжёлых случаях может наблюдаться как радиальный, так и осевой люфты.

Завод допускает осевой зазор полуоси не более 0,7 мм , но чаще всего полуось скажет о разрушении подшипника сильным шумом и треском.

При первых симптомах неисправности подшипника нужно приступать к замене.

Номера и артикулы

Подшипник полуоси — 180508.

Технические параметры подшипника такие:

• диаметр внутренней обоймы — 40 мм;
• диаметр наружной обоймы — 80 мм;
• ширина обоймы — 23 мм;
• масса — 440г;
• подшипник имеет 9 шариков диаметров 12,7 мм;
• номинальная частота вращения — 5600 об/мин.

Лучшие импортные производители — NSK (62208DD), FAG, SKF, SNR. Средняя цена подшипника отечественного производства — 200-250 рублей . Дешевле покупать не стоит, поскольку это будет некачественный Китай или откровенный неликвид. Импортные аналоги могут стоить до 800–1000 рублей . Собственно, по этим параметрам легко подобрать подходящий подшипник для полуоси Шнивы.

Снимаем полуось, подбираем инструмент, расходники и приспособления

В первую очередь стоит обратить внимание, что во время замены подшипника нужно устанавливать не только его, но и новые сальники полуоси, новые стопорные кольца. Для автомобилей с ABS и без неё стопорные кольца отличаются — на машинах без антиблокировочной системы стопорное кольцо полуоси имеет гладкую поверхность, а в машинах с ABS — стопор со шлицами. Перепутать их невозможно. Собираем инструмент и приспособления:

1. Болгарка.
2. Стандартный набор инструментов и отвёрток.
3. Инерционный съёмник полуоси.

Инерционный съемник полуоси.

Новый комплект — сальник, стопорное кольцо и подшипник.

Инструмент подобран, теперь можно снимать полуось. Делается это в такой последовательности:

1. Устанавливаем машину на ровную поверхность, под передние колеса устанавливаем противооткатные упоры.
2. Срываем крепление колеса, поддомкрачиваем автомобиль, устанавливаем под задний мост подставку.
3. Снимаем колесо и откручиваем винты крепления тормозного барабана.

Выворачиваем болты крепления тормозного барабана к полуоси.

Сбиваем тормозной барабан, используя деревянный брусок.

Отворачиваем четыре гайки болтов пластины крепления подшипника полуоси.

Снимаем полуось при помощи инерционного съемника.

Доставая полуось, нужно стараться не повредить сальник, если менять его нет желания или необходимости. После этого весь тормозной механизм подвешивается на пружину с помощью проволоки.

Меняем подшипник полуоси Шевроле Нива

Полуось демонтирована, теперь стоит осмотреть её внимательно. Если она требует правки или на её поверхности есть трещины и механические повреждения, она подлежит замене. Также внимательно осматривается шлицевая часть полуоси. При любых повреждениях полуось придётся заменить. Если с полуосью все в порядке, меняем подшипник и стопорное кольцо:

Подшипник и стопорное кольцо запрессованы на полуось с термонатягом, поэтому для их удаления придётся применять болгарку и зубило. Зажимаем полуось в тиски.

Зажимаем полуось в тисках и пилим старый подшипник болгаркой.

Надпиливаем сепаратор и удаляем его.

Запрессовываемым новый подшипник на полуось с помощью старого запорного кольца.

Видео о замене подшипника задней полуоси Нива Шевроле

Сборка проводится в обратном порядке. После установки полуоси желательно проверить уровень трансмиссионного масла в заднем мосту. Удачной всем работы, ровных дорог и доброго бездорожья!

Видео о проверке уровня масла в картере заднего моста

В случае обнаружения износа сальников ведущей оси, полуосей, при ослаблении крепления картера редуктора или крышек подшипников полуосей будет утекать масло. По этой причине, устанавливая редуктор и крышки, на крепление наносят герметик.

Добавить комментарий Отменить ответ

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Shevrole Niva 4×4 — современный российский внедорожник, отмечается своей неприхотливостью к дорожным условиям. Поэтому довольно часто передние ступичные подшипники, а так же сама ступица Нивы приближаются к поломке.

В данном материале собрана вся необходимая и проверенная информация по ремонту передней ступицы и замене подшипника. Так же в статье даны рекомендации по правильной установке регулируемого подшипника.

Все способы ремонта, которые тут представлены, а так же инструкция, проверены на личном опыте владельцев Нива Шевроле. Рекомендуется полностью ознакомиться с описанием процесса, а так же посмотреть представленные на странице видео. Дана подробная информация по замене и по выбору регулируемых и нерегулируемых подшипников. В конце статьи даны важные рекомендации по выбру новых деталей, их номерам, размерам, а так же производителям и ценам.

Как проверить ступичный подшипник переднего колеса на Шеви Нива

О выходе узла из строя свидетельствует появление низкого гула со стороны одного из колес. Звук не исчезает на поворотах и усиливается при увеличении скорости движения автомобиля.

Если вы заметили такое, следует сразу провести диагностику, так как если подшипник ступицы заклинит во время езды, последствия и затраты могут быть очень велики.

Предстоящая замена подшипника передней ступицы Нива Шевроле определяется так:

• переднее колесо автомобиля подвешивается домкратом;
• вращаем его руками и проверяем люфт.

Признаки износа подшипников:

1. Посторонний шум и металлический стук.
2. Ощутимый люфт, проверяется раскачиванием колеса перпендикулярно его оси.
3. Вибрация в салоне при езде.

Перед тем как осуществлять ремонт, для наглядности посмотрите видео проверки передней ступицы у Нивы Шевроле:

Как поменять ступичный подшипник на Ниве

Выполнение действий по замене переднего подшипника, после снятия гайки, можно условно разделить на 4 этапа:

1. Снятие и отсоединение поворотного кулака и тормозного барабана вместе с шарнирами, от стойки и ШРУСа.
2. Выпрессовка старых деталей.
3. Запрессовка новых ступичных подшипников (их по два на каждое колесо).
4. Обратно собираем узел и затягиваем гайку и производим регулировку зазора.

Для ремонта потребуется стандартный набор слесарного инструмента. Так же рекомендуем ознакомиться с устройством узла.

Требуемый комплект инструментов для работы:

• Торцевой ключ размером 30 мм, чтобы ослабить гайку;
• Отвертка, чтобы открутить тормозной суппорт;
• Набор головок и трещотка;
• Круглогубцы;
• Молоток;
• Оправка или труба для выпрессовки; с лапками (по возможности);
• Съемник с лапками ;
• Домкрат и тиски; для правильной затяжки гайки ступицы.

Устанавливаем авто на ровную поверхность, включаем первую передачу, снимаем с ручного тормоза, подкладываем упоры под колеса. На этом подготовка закончена. Так же перед ремонтом необходимо изучить расположение элементов ходовой части авто согласно схеме: (обратите внимание на поворотный кулак — позиция 27, подшипник — позиция 9).

Снятие передней ступицы

Начинается первый этап со следующих действий:

1. Ослабляем гайки колеса и ступицы. Надо аккуратно снять декоративный колпак, затем приподнимаем сторону замены, опускаем на упоры. Под задние колеса ставим противооткатные башмаки.
2. Снимаем переднее колесо, общеизвестным способом, освобождая от болтов. Далее надо аккуратно снять декоративный колпак.

1. Откручиваем ступичную гайку. Для этого необходимо её расконтрить отвёрткой. Снимаем конусную шайбу и откручиваем датчик ABS (если имеется).

1. После чего вынимаются колодки и откручивается болты суппорта, а так же откручиваются болты кожуха. Сам суппорт после снятия проволокой присоединяется к верхнему рычагу.

Далее необходимо снять весь поворотный механизм со шлицов ШРУСа вместе с шаровыми опорами. Для этого производится несколько операций:

1. Выпрессовать шаровый палец рулевой тяги с помощью съемника, предварительно открутив крепёж, как показано на фото.
2. Открутить болт пальца верхней шар. опоры и вытащить ее из гнезда.

1. Нижнюю шаровую опору надо отсоединить от рычага, отвернув 3 гайки.
2. Когда все шарниры отсоединены, можно спокойно снять весь узел и приступить к замене ступичного подшипника.

Выпрессовка и демонтаж старых подшипников

Снятый узел и поворотный кулак не нуждается в дальнейшей разборке. Единственное, что нужно выполнить – это извлечь старый сальник с помощью обычной плоской отвертки, зажав ступичный узел в тиски. Их в дальнейшем не рекомендуется использовать, устанавливают новые, как и подшипник.

Внутри кулака, расположены два конических радиально-упорных роликоподшипника. Они установлены враспор, и образуют ступичный узел.

1. Для начала демонтажа достаточно отделить крепления тормозного диска от поворотного механизма колеса.
2. Не забываем снять сальники.
3. Малая обойма внутреннего подшипника вынимается без проблем руками.

1. Далее одновременно посредством наставки из трубы надо выбить обойму наружнего роликоподшипника, как показано на фото ниже.
2. После разделения одно кольцо с сепаратором остается на ступице, а второе – внутри кулака. Старая обойма стягивается специальным съемником, оснащенным захватами.
3. Вторая часть детали выбивается из цапфы через проставку из мягкого металла в виде прутка или аккуратно отвёрткой.

1. Наставку упирают в обойму и наносят несильные удары, перемещая ее по кругу.
2. После этого из полости следует тщательно убрать старую смазку.

эгоиST
Я езжу на Ford Focus ST
г. Москва

Инженеры поработали на славу — 15 устройств в 1 корпусе.

Целый автомобильный бортовой компьютер с FULL HD съёмкой. Радует чёткая камера заднего вида и GPS навигатор с 32 спутниками.

Пользуюсь 6 месяцев, и уже забыл про штрафы.

Делюсь ссылкой на официальный сайт этого чуда-регистратора: ПОДРОБНЕЕ

Установка новых подшипников в поворотный кулак

Производители не слишком щедро смазывают свои подшипники и кольца, так что недостающее количество смазки придется добавить самостоятельно. Подойдет Литол-24 в количестве 40 г, наносим смазку на сепаратор и ролики перед тем, как осуществить замену переднего ступичного п/ш Нивы.

1. В подготовленное отверстие поворотного кулака наставляем новую наружную обойму внутреннего и наружного роликоподшипника. Прессуем обоймы с обеих сторон, аналогично, как они были установлены в заводском исполнении.
2. Далее закладываем смазку на дорожки качения, размазываем её равномерным слоем.

1. Вставляем внутреннюю обойму, закрываем её сальником. Слегка нажимаем на пыльник оправкой нужного размера. Аналогично делаем с другой стороны, устанавливаем обойму и пыльник.

1. Теперь вставляем ступицу в поворотный кулак, а именно в отверстия установленных роликоподшипников.
2. Вставлять ступицу нужно ровно и без перекосов. В некоторых случаях, в зависимости от фактических посадочных диаметров, потребуется запрессовка через пресс. В данном случае применялась проставка.

1. Замена завершена. Устанавливаем собранный узел в обратной последовательности. О регулировке читайте далее.

При отсутствии гидропресса или съемника замену производить с помощью молотка и оправки (или при помощи старого кольца). Такой вариант не рекомендуется, но для ознакомления продемонстирован на видео.

На внедорожниках Нива Шевроле полный привод задних колес реализован путем использования в конструкции трансмиссии заднего моста. В нем устанавливаются полуоси, которые через шлицевые соединения приводят в движение колеса.

Для обеспечения фиксации и плавности осевого вращения в конструкции привода устанавливаются опорные одно — или двухрядные подшипники.

Устройство

Конструктивно полуоси заднего моста идентичны и взаимозаменяемы. На рисунке 1 видно, что полуось под номером 22 внутренней частью входит в зацепление через шлицевое отверстие полуосевой шестерни, на наружную часть вала запрессован однорядный шариковый подшипник 8.

Подшипник полуоси на Chevrolet Niva прижат в посадочном поясе балки с внутренней стороны самоподжимным реверсивным сальником 11, а снаружи – резиновым кольцом.

Основные параметры заводских деталей для ремонта

Основные технические показатели узла: диаметр и длина оси, количество и длина шлицевого пояса, вид подшипников и уплотнительных сальников. Данные показатели определяются конструктивными особенностями системы и расчетными тяговыми усилиями при сопоставляемых эксплуатационных режимах на момент проектирования и производства.

Нередко под действием больших нагрузок происходит деформация полуосей, происходит преждевременный износ и заклинивание опорных шариковых подшипников, деформация и усталостный износ уплотнительных сальников с последующей утечкой трансмиссионного масла из моста.

Заводы по производству запасных частей для отечественного автопрома постоянно стремятся к улучшению изготавливаемых узлов и агрегатов ТС. Они регулярно предлагают потребителям более новый, надежный, современный продукт.

Рассмотрим технические параметры приводных элементов заднего моста внедорожника.

Полуось

1. Каталожный номер:21230-2403069-00, 21230240306900, 2123-2403069.
2. Длина:760 мм.
3. Диаметр под сальник: 35 мм
4. Вес: 8,4 кг.
5. Фирма производитель: Автоваз
6. Средние рыночные цены: 6900 рублей.

Шариковые подшипники качения

Зарубежных производители подшипника— NSK, SKF, SNR. Средняя цена от 600 рублей.

Сальники

1. Каталожный номер: 21100-2301034-00-0 — левый и 21100-2301035-00-0 — правый.
2. Габаритные размеры: 35х57х9 мм.
3. Фирма производитель: АВТОВАЗ.
4. Средние рыночные цены: 45-60 руб.

Существующие альтернативные варианты:

Стоит отметить также немецкого производителя фирмы Кортеко (Corteco). Данной фирмой выпускается широкая линейка сальников для ВАЗ-2123.

Готовые ремкомплекты

На рынке запчастей также можно приобрести уже готовый ремонтный набор для обслуживания задних полуосей ВАЗ-2123.

Ремкомплект полуоси задней ВАЗ 2123 Chevy Niva фирмы ESPRA состоит из подшипника 2121-2403080, уплотнительного сальника 2110-2301034 и запорного кольца 2123-2403084. Средняя цена такого набора составляет 690 — 890 рублей.

Интересное! Некоторые владельцы Нивы предпочитают приобретать именно готовые наборы одного производителя, считая это некой гарантией сопоставимости заменяемых частей.

Усиленные модификации

Чем усиленные разборные полуоси разгруженного типа лучше стандартных:

1. Двухрядный подшипник от передней ступицы Приоры, выдерживает гораздо большие нагрузки и более долговечен.
2. Легированная сталь которая прошла специальную термическую обработку применяется при изготовлении вала, за счет этого он имеет больше прочности на скручивание (сталь 35ХГСА и твердость термообработки 55-56). Производители усиленных полуосей способны повышать предел на скручивание за счет более прочных материалов от требуемых стандартных 250 до 350 кг.
3. Исполнение узла на 24 шлица снижает вероятность срыва самой опасной части соединения;
4. Съемная конструкция ступицы;
5. Самоконтрящаяся ступичная гайка;
6. Не требует обязательного усиления заднего моста;
7. Не превышает массу стандартной полуоси;
8. Позволяет использовать колеса большего диаметра;
9. Данная деталь полностью взаимозаменяема со стандартной заводской модификацией.

Практичность – заменить подшипник гораздо проще так как при этом не нужно нагревать стопорное кольцо и сливать масло, это облегчает процесс ремонта. Установленный двухрядный подшипник легко найти практически в любом магазине автозапчастей.

Стоит отметить и других производителей усиленных механизмов для заднего моста:

• усиленные модификации для ВАЗ 2121 и Chevrolet Niva производителя AVT. Средняя цена 16.000 руб.;
• комплект усиленных полуосей на 24 шлица VAL-RACING, артикул для заказов : VR-30-B24002ABS. Средняя цена 17100 руб.

Замена привода, сальника и подшипника

Необходимость замены полуоси и ее комплектующих может быть вызвана увеличенным посторонним шумом в заднем мосту, износом как шлицевого соединения, так и усталостное разрушение опорных подшипников.

Также зачастую происходит деформация уплотнительного сальника. В результате чего уменьшается уровень трансмиссионного масла, что может привести к выходу из строя всей системы.
Регулярный осмотр, диагностика заднего моста позволят избежать в дальнейшем сложного, дорогостоящего ремонта.

Для выполнения замены деталей заднего привода понадобятся следующие инструменты и материалы:

• ключи накидные и торцевые в наборе;
• плоская отвертка;
• баллонный ключ;
• молоток;
• болгарка;
• паяльная лампа или газовая горелка;
• зубило;
• настольные тиски;
• домкрат;
• дополнительная деревянная опора;
• оправка, равная диаметру сальника полуоси;
• обратный молоток.

Процесс разборки и замены полуоси:

Процесс замены сальника:

1. Снимите резиновую заглушку с фланца моста.
2. Пассатижами с шлицевой отверткой аккуратно демонтируйте старый уплотнитель. Следите за тем, чтобы не оставить задиры на зеркале посадочного места сальника в картере заднего моста. В противном случае трансмиссионка будет регулярно подтекать через риски в металле.
3. Перед установкой нового сальника, его внешний посадочный пояс необходимо немного смазать WD-40 либо маслом из моста. Для запрессовки воспользуйтесь старым сальником либо подходящей по диаметру оправкой и молотком. При установке следите за равномерным и соосным захождением корпуса уплотнителя относительно оси.

Процесс замены подшипника:

Совет! Выравнивание полуоси в случае деформации предполагает применение технологического оборудования. При возникновении биения, увеличения люфтов в системе настоятельно рекомендуется не экономить, а выполнить замену дефектной детали в сборе с комплектующими.

После сборки системы, затяжки всех креплений ремонтного узла, установите ТС на ровную поверхность. Обязательно визуально проверьте требуемый уровень трансмиссионного масла в заднем приводе Нивы.

Полезные видео

Посмотрите ниже интересное видео про замену задней полуоси и сальника Шевроле Нива.

Ниже видео про замену подшипника полуоси.

Устройство и замена рулевых тяг и наконечников на Ниве Шевроле своими руками

Руководство по замене сальника переднего моста Нива Шевроле

Самая полная инструкция по замене и регулировке кулисы КПП Шевроле Нивы своими руками

Как заменить подшипник полуоси Нива Шевроле у заднего моста (2123, 2121, 2131)

У Нивы Шевроле 4×4 за передачу крутящего момента от редуктора к колесам отвечает полуось, которая так же воспринимает радиальную и осевую нагрузку. Подшипник полуоси Нива Шевроле в этой конструкции является опорой, поэтому нагрузки в большей степени передаются именно на него — это служит причиной частых поломок.

Замена подшипника полуоси Нива Шевроле, операция, которая не рекомендуется заводом изготовителем. В официальном руководстве указано, что в случае поломки составляющих деталей оси, требуется заменить узел целиком.

Так как стоимость узла в сборе на много превышает стоимость подшипника, сальника и опорного кольца, владельцам целесообразнее менять шарикоподшипник отдельно.

В данном материале подробно изложена пошаговая инструкция по замене подшипника задней полуоси на Нива Шевроле (ВАЗ 2123) своими руками, а именно:

• Как сделать диагностику и проверку;
• Как правильно вынуть ось из моста и демонтировать старые детали;
• Как установить новый шарикоподшипник на ось;
• Как выбрать шарикоподшипник по производителю (с абс / без абс), цене, номеру, маркировке, артикулу и размерам;
• Дополнительные рекомендации по выполнению ремонта с полезными видео (например, замена сальника).

Признаки неисправности и износа подшипника задней полуоси Нива Шевроле

Как было сказано в начале статьи, на подшипнике полуоси заднего моста Нива Шевроле сосредоточены нагрузки радиального и осевого типа.

Так как сам шарикоподшипник радиальный, это означает, что осевые нагрузки должны быть минимальны или отсутствовать, но они появляются в случае возникновения люфта внутренней обоймы по посадочной поверхности. Так же люфт появляется внутри самого подшипника, когда изнашивается дорожка качения, шарики, сепаратор.
