Угловой редуктор (у тех кто в танке это "раздатка")
Недавно у меня уже начало подгорать в одном месте в очередной раз увидев это где то в ленте… Так вот, для тех кто в танке, приведу текстовку что людям стало понятно что такое "раздатка" и что такое "угловой редуктор" в организации полного привода на кроссоверах и честных внедорожниках.
Итак — ЛикБез (ликвидация безграмотности)
Раздаточная коробка — агрегат для распределения крутящего момента от двигателя на несколько приводных механизмов, которые в большинстве случаев, также увеличивают число передач в трансмиссии.
Например, в автомобилях повышенной проходимости раздаточная коробка:
1. распределяет крутящий момент между ведущими мостами таким образом, чтобы обеспечивалась наилучшая проходимость автомобиля без возникновения негативного явления — «циркуляции мощности» в трансмиссии;
2. увеличивает крутящий момент на ведущих колёсах в пределах, необходимых для преодоления сопротивления качению колёс при движении по плохим дорогам и бездорожью, а также на крутых подъёмах (см. демультипликатор);
3. обеспечивает устойчивое движение автомобиля с малой скоростью при работе двигателя в режиме максимального крутящего момента.
Раздаточная коробка является обязательным механизмом, которым комплектуются полноприводные автомобили. Основная функция раздаточной коробки состоит в перераспределении крутящего момента между ведущими мостами, а также в его увеличении, что особенно актуально при движении в условиях бездорожья.
Раздаточная коробка, которая выступает неотъемлемым атрибутом полноприводного автомобиля, предназначена для правильного распределения крутящего момента по ведущим мостам. Кроме этого, именно раздаточная коробка увеличивает крутящий момент при движении по бездорожью.
Конструкция раздаточной коробки
Раздаточная коробка с цепным приводом на преднюю ось
Шестеренчатая раздатка от Нив/Шнив с постоянным полным приводом и блокировкой межосевого дифференциала.
Цепная раздаточная коробка TOD — Torque-on-Demand. Муфта подключающая привод в соответствии с необходимостью, т.е. при проскальзывании колес одной из осей. По умолчанию момент предается 95% задняя ось и 5% передняя. При необходимости жестко блокируется.
Небольшой видеоролик с системой TOD, т.к. я не нашел ничего более внятного с презентацией различий реализации полного привода. TOD это разновидность привода AWD — All whell drive — постоянный полный привод.
В зависимости от конкретной системы полного привода, конструкция раздаточной коробки немного отличается, но можно выделить общие элементы, которые обязательно входят в механизм: корпус, ведущий вал, межосевой дифференциал и механизм блокировки дифференциала, зубчатая передача, вал привода задней оси, вал привода передней оси и понижающая передача.
Все элементы, в том числе понижающая передача и межосевой дифференциал, находятся в корпусе раздаточной коробки, заполненной специальным трансмиссионным маслом, обеспечивающим смазку узлов.
Принцип работы
Коробка передач передает крутящий момент на раздаточную коробку по ведущему валу. Далее происходит передача крутящего момента на межосевой дифференциал, имеющий несколько вариантов конструкции. На устаревших раздаточных коробках установлен самый простой межосевой дифференциал, который не имеет механизма блокировки.
Межосевой дифференциал
Такой механизм раздаточной коробки, как межосевой дифференциал, играет важнейшую роль, распределяя крутящий момент по приводным осям автомобиля. Если дифференциал не оснащен механизмом блокировки, значит, оси могут двигаться с разной скоростью. Самоблокирующийся дифференциал, а также дифференциал, который имеет механизм ручной блокировки, дают возможность принудительного распределения крутящего момента между ведущими мостами, что очень актуально при езде по бездорожью.
Вал привода задней оси и ведущий вал обычно располагают соосно. Вал привода передней оси вращается от зубчатой или цепной передачи.
Иногда в раздаточной коробке присутствует понижающая передача, позволяющая увеличить крутящий момент, которой обычно укомплектовываются внедорожники. В раздаточную коробку может входить механизм автоматического или ручного выключения/подключения полного привода.
Полноценные раздаточные коробки на сегодняшний день являются уделом автомобилей повышенной проходимости («джипов»), а так же военной техники. Как передне-, так и полноприводные кроссоверы и легковые автомобили (седаны, купе и т.п.) чаще оснащаются агрегатом, совмещающим в себе свойства коробки передач и раздаточной коробки. Называется этот узел по-английски Transaxle, и внешне довольно легко различим — полуоси и карданный вал (при его наличии) выходят непосредственно из корпуса коробки передач. Понижающий ряд передач в этом случае отсутствует.
В англоязычном руководстве на наше авто именно так и именуется наш угловой редуктор… Но и это тоже большая ошибка, т.к. это совершенно другой агрегат:
Transaxle (англ. «Трэнсэксл», «Трансэксл») — от англ. transmission и axle, «трансмиссия» и «ведущий мост» — трансмиссионный агрегат автомобиля, включающий в себя коробку передач и главную передачу, конструктивно объединённые в едином корпусе (картере). Трансэксл может устанавливаться как отдельно от двигателя, так и в едином блоке с ним.

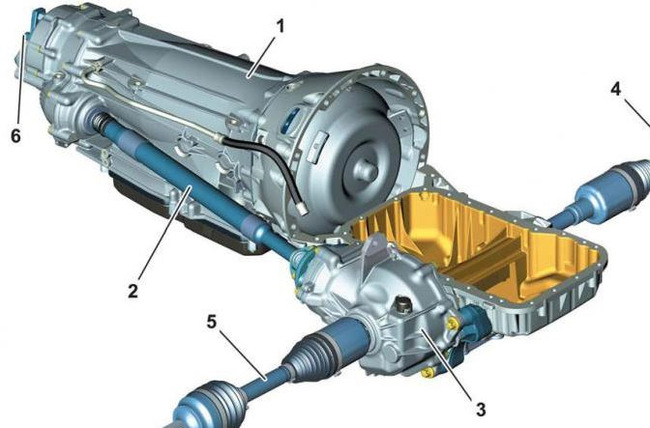

Вот вам типичный Трансэксл для заденприводного авто — КПП совмещенная с главной парой
Существуют два «оттенка» значения этого термина:
— Все переднеприводные и практически все заднемоторные автомобили используют объединённые с двигателем трансэкслы (ВАЗ-2108, «Запорожец», Porsche и множество других).
— Некоторые автомобили с передним расположением двигателя и задним приводом тоже имеют трансмиссию с расположенным отдельно в районе заднего моста трансэкслом (Porsche 924, Chevrolet Corvette с 1997 года, ранние модели Pontiac Tempest, Volvo 340, некоторые спортивные автомобили марок Ferrari, Aston Martin, Maserati, Lancia и Alfa Romeo, Nissan GT-R). В этом случае трансэксл соединяется с двигателем либо при помощи карданного вала, либо вала с резиновыми муфтами, либо при помощи пропущенного внутри трансмиссионной трубы вала без шарниров. Задняя подвеска может быть только независимой.
В нашей же КПП стоит обычный угловой редуктор состоящий из 2х конических шестерен и корпуса, жестко прикрученного к КПП, приводимый во вращение валом отбора мощности в КПП. Раздаточная же коробка — сложный многофункциональный агрегат, требующий к себе некоего внимания.
Это как раз наш редуктор в разборе. Где тут дифференциал? Где понижающая передача?
Наш угловой редуктор. Где тут 3 фланца для карданов? Правильно, нету, потому что это — РЕДУКТОР
Картинки натырены в интернете, а тексты взяты отсюда с небольшими корректировками: Автоальянс
Раздаточная коробка — Вики
Трансэксл в Вики
Извиняйте если много текста или "воды", надеюсь что у всех получилось дочитать до конца.
Редуктор и раздатка это одно и тоже: назначение, виды, устройство, как работает
Автомобили повышенной проходимости популярны среди автолюбителей. Разница таких машин от обычных – с приводом на одну из осей, сводится к тому, что у них ведущими являются оба моста. Это повышает вероятность прохождения сложного участка дороги (грязи, сугроба и т. д.). Сделать ведущими оба моста на автомобиле позволяет комплектация трансмиссии дополнительным агрегатом – раздаточной коробкой, или говоря по простому — раздатка.
Раздаточная коробка представляет собой редуктор, который распределяет крутящий момент по двум осям. Находится этот агрегат за коробкой передач.
На машинах повышенной проходимости используется несколько типов раздаточных коробок, отличающихся по:
- устройству;
- типу подключения;
- соотношению распределения момента;
- способу управления;
- типу подключения к КПП.
Конструкций раздаточных коробок несколько, но принцип работы у всех типов одинаков.
Устройство и разновидности раздатки
Для примера рассмотрим устройство самой простой раздатки – шестеренчатого типа. Такие агрегаты уже несколько вытеснились иными типами, но при этом считаются одними из самых надежных и «настоящих» раздаточных коробок.
Состоит шестеренчатая раздаточная коробка из 4-х валов, размещенных в корпусе – ведущего, ведомого, промежуточного вала и привода второго моста. На всех валах расположены шестерни, взаимодействующие между собой.
Ведущий и ведомый валы установлены на одной оси и имеют постоянное зацепление между собой. Это дает постоянную передачу вращения на один из мостов, то есть одна ведущая ось на автомобиле работает все время.
Промежуточный вал в раздатке посредством своих шестерен, зацепленных одновременно с шестеренками ведущего вала и привода второго моста, обеспечивает передачу крутящего момента на последний, поэтому вторая ось тоже получает вращение и является ведущей.
Принцип работы такого редуктора очень прост – ведущий вал получает вращение от коробки передач, сразу отдает его на ведомый вал и через промежуточный передает крутящий момент на вал привода второго моста.
Но эксплуатация машины с таким типом раздатки и постоянной подачей вращения на оба моста затруднительна, поскольку из-за жесткого соединения валов управляемость авто падает, и возникает сильная нагрузка на элементы трансмиссии.
Конструкторы решают эту проблему двумя путями – установкой дифференциала (межосевого) и оснащением узла механизмом отключения одного ведущего моста.
Дифференциал в конструкции раздатки выполняет ту же роль, что и в главной передаче – возможность вращаться валам с разными угловыми скоростями. Его наличие снижает проходимость авто из-за возможного переброса всего крутящего момента на одну ось, если вторая потеряла сцепление с дорогой, но положительно сказывается на управляемости. Для повышения же внедорожных качеств дифференциал дополнительно оснащается блокировкой.
В агрегатах же с механизмом отключения, авто в обычном режиме эксплуатации имеет один ведущий мост, а второй задействуется при надобности.
Дополнительно шестеренчатая раздатка может иметь понижающую передачу, которая повышает тяговое усилие за счет изменения передаточного соотношения в раздаточной коробке.
Реализуется понижающая передача установкой дополнительных шестерен на валы. То есть, на каждом валу размещено по две шестерни разных диаметров. При введении в зацепление одних из них передаточное соотношение в агрегате равно 1:1, никакого понижения нет, но если задействовать вторую группу шестеренок, то соотношение меняется. На одних автомобилях оно составляет 2:1, на других – 2,5:1. В результате скорость движения машины снижается, но пропорционально возрастает тяговое усилие. Примечательно, что понижающую передачу используют только при включении полного привода.
Помимо шестеренчатых раздаток на машинах применяются также и цепные. В них промежуточный вал отсутствует, а вращение на приводной вал второй оси осуществляется цепью. Такая конструкция отличается меньшей металлоемкостью узла, но и по надежности уступает шестеренчатому типу.
В современных конструкциях отказались от использования дифференциалов, а их место заняли муфты – механические (синхронизаторы), фрикционные, электромагнитные, вискомуфты.
На ряде авто применяются дифференциалы Torsen.
Тип привода и влияние раздаточной коробки на него
Особенности работы раздатки влияют на тип полного привода, которых всего три:
- Постоянный полный.
- Полный привод, подключаемый вручную.
- Привод, срабатывающий автоматически.
Примером постоянного полного привода является раздатка с обычным дифференциалом, оснащенным блокировкой (общепринятое название – Full Time). В автомобилях с такой системой раздаточная коробка дает постоянную передачу вращения по двум осям.
Привод, подключаемый вручную называют Part Time. В авто с такой системой привода раздаточная коробка в обычном режиме движения подает вращение только на одну ось, вторая же задействуется при потребности. В таких агрегатах дифференциал не используется, а вместо него устанавливаются муфты – механические, электромагнитные, которые подключают/отключают второй мост.
Система, использующая оба моста в автоматическом режиме – OnDemand.
Распределение момента раздатки
Распределение крутящего момента раздаточной коробкой бывает равным и неравным. В первом случае на оба моста подается вращение в пропорции 50/50. Такое распределение обеспечивает раздатка, не оснащенная дифференциалом или же с ним, но с блокировкой.
В коробках с неравным распределением соотношение разное. В раздатках Full Time и Part Time пропорции фиксированы и составляют 40/60 или 60/40.
Что касается систем OnDemand, то в них пропорции распределения «плавающие» и варьируются от 50/50 до 100/0.
То есть, такие раздатки в автоматическом режиме могут равномерно распределять вращение или перебрасывать на одну ось.
Ещё кое-что полезное для Вас:
- Как отрегулировать сцепление?
- Как работает роботизированная коробка передач?
- Что лучше: автомат, механика или вариатор?
Способы управления
Раздатки, устанавливаемые на авто, имеют три способа управления:
- ручной;
- электропривод;
- электронная система управления.
Ручной привод раздатки – старый и примитивный. При таком приводе водитель посредством рычагов выполняет отключение/подключение второго моста, блокировку дифференциала, включение понижающей передачи.
Электропривод отличается тем, что переключения в раздаточной коробке осуществляются сервоприводами. Водитель же управляет при помощи клавиш. Это удобный тип привода, но не такой надежный, как ручной механический.
На некоторых авто встречается комбинированное управление, при котором включение/отключение второго моста выполняется сервоприводом, а понижающая передача задействуется при помощи рычага, установленного в салоне.
Электронная система управления используется в раздатках привода OnDemand. Поскольку переключения в узле осуществляются в автоматическом режиме, то никаких элементов управления раздаткой для водителя не предусмотрено.
Раздаточные коробки устанавливаются в трансмиссии по-разному. Чаще этот узел соединен с КПП, что снижает количество составных элементов трансмиссии. Но есть и авто у которых раздаточная коробка установлена отдельно от КПП, а соединяются они между собой дополнительным карданным валом.
Несмотря на единый принцип работы раздаточных коробок, особенностей их функционирования множество. На одних внедорожниках основной ведущей осью является задняя, а передняя подключаемая. Но есть машины повышенной проходимости, у которых раздаточная коробка позволяет без проблем водителю делать основным любой ведущий мост.
свойства, как выбрать, как заменить
Раздаточная коробка, как и любой агрегат с парами трения, нуждается в периодической замене смазочного материала.
Ввиду того, что устройство и принцип работы данного узла может различаться в зависимости от модели, масло в раздатку следует выбирать особенно внимательно.
Раздаточная коробка – неотъемлемая часть полноприводного автомобиля. Она предназначена для распределения крутящего момента по осям автомобиля, а также для увеличения крутящего момента при движении по бездорожью и плохим дорогам.
В зависимости от того, какая система полного привода установлена на автомобиле, различается конструкция раздаточной коробки. Тем не менее в каждой из них есть общие элементы:
- Валы привода передней и задней оси
- Цепная/зубчатая и понижающая передачи
- Межосевой дифференциал с механизмом блокировки
- Ведущий вал
Ведущий вал служит для передачи крутящего момента от КПП к раздаточной коробке. Межосевой дифференциал распределяет крутящий момент между мостами и позволяет им вращаться с разными угловыми скоростями.
Такой узел может быть симметричным (распределяет момент поровну) и несимметричным (распределяем в определенном соотношении).
В автомобилях, где полный привод подключается автоматически или вручную, межосевой дифференциал, как правило, не устанавливается.
Ручное отключение производится при помощи гидравлического, механического, электрического или пневматического привода.
Сегодня в качестве механизмов автоматической блокировки применяются вязкостная муфта (вискомуфта), самоблокирующийся дифференциал Torsen и многодисковая фрикционная муфта.
Существуют конструкции, где предусмотрены оба этих варианта.
Цепная передача состоит из ведущей и ведомой звездочки, а также цепи. Она служит для передачи крутящего момента от задней оси к передней. Вместо цепного привода в раздатке также может использоваться зубчатая цилиндрическая передача. Конический редуктор, как правило, устанавливается, если система полного привода подключается автоматически.
Понижающая передача увеличивает крутящий момент при езде по бездорожью и плохим дорогам. Она устанавливается на отдельные конструкции раздаток внедорожных автомобилей. Современные транспортные средства оснащены планетарным редуктором.
Не все автовладельцы знают, но мосты и раздаточная коробка нуждаются в периодическом обновлении смазочного материала. В процессе эксплуатации масло загрязняется продуктами механического износа, что со временем приводит к абразивному истиранию поверхностей и выходу из строя раздатки.
При периодической проверке состояния смазочной жидкости можно достаточно точно определить, в каком состоянии она находится и нужна ли замена на более свежий материал.
Также при обычном визуальном осмотре можно обнаружить подтеки масла.
Замена масла в раздаточной коробке должна производиться строго по регламенту, установленному производителем. Обычно он составляет около 20-40 тыс. км пробега. При регулярной проверке и замене смазочной жидкости раздатка может прослужить достаточно долго.
Некоторые автопроизводители утверждают, что масло в раздатке заливается на весь срок службы. Данное заявление истинно только в том случае, если вы планируете через 3-5 лет сдать транспортное средство в утиль и купить новое. Поэтому даже в таких автомобилях следует менять масло, иначе можно попасть на дорогостоящий ремонт или еще более дорогостоящую замену раздаточной коробки.
Для проверки уровня и состояния масла для раздаточной коробки смотровые окна не предусмотрены, поэтому контроль и замену можно осуществить лишь через заливное отверстие.
Перед проверкой автомобиль необходимо поставить на ровную поверхность и демонтировать заливной, либо при наличии – контрольный болт.
Обычно они откручиваются четырех или шестигранными ключами, или обычными гаечными.
Нормальный уровень масла – чуть ниже контрольного или заливного отверстия. Необходимость замены определяется визуально. Для этого небольшое количество масла нужно набрать шприцем с гибкой трубкой. Если масло мутное, черное и содержит следы выработки – его следует заменить.
В раздаточную коробку заливается трансмиссионное масло. Оно подбирается исходя из климатических условий, в которых эксплуатируется автомобиль.
Для таких жидкостей существует две основных классификации: SAE J306 и API GL.
SAE J306 — это классификация смазочных жидкостей для ведущих мостов, раздаточных коробок и механических коробок передач по вязкости. Она показывает зависимость вязкости масла от изменения температуры. Благодаря современным технологиям производства можно смело применять всесезонные масла.
Если в названии жидкости присутствует буква W — это означает, что оно всесезонное. Наиболее распространены масла 75W-90, 80W-90, 75W-85. Первое число обозначает вязкость при низкой температуре, а второе – при высокой.
Классификация API GL разделяет масла по классам качества, которое зависит от основных эксплуатационных свойств составов. Эти классы определяются тем, как работают противопенные, противоизносные, антиокислительные присадки и ингибиторы коррозии.
Минимальный класс жидкостей, которые можно использовать в раздаточных коробках – API GL-3. Масла API GL-4 подходят для раздаток большинства иномарок и всех отечественных автомобилей. Для гипоидных передач, ведущих мостов и раздаточных коробок современных легковых транспортных средств предназначены жидкости API GL-5.
Если в зимнее время года температура опускается ниже -30 °С, рекомендуется использовать масла 70W. Жидкости с низкотемпературным показателем 75W тоже можно заливать, но при очень низких температурах оно будет слишком густым.
В умеренных широтах можно заливать масла 75W и 80W. Рассматривая высокотемпературный показатель, для гражданских внедорожников и легковушек подойдут масла 80 и 90, например 75W-90.
Замена масла в раздатке – процедура не сложная. Тем не менее она требует аккуратности. Рассмотрим данную процедуру на примере автомобиля Suzuki Grand Vitara.
Для начала вам следует найти эстакаду или яму. Так вы сможете без особых проблем подобраться к картеру коробки, который расположен практически посередине транспортного средства.
Затем нужно прогреть автомобиль до рабочих температур, после чего заглушить его. При помощи шестигранного ключа открутите сливную пробку масляного картера раздатки и слейте отработанную жидкость в заранее подготовленную тару.
Как только масло слилось пробку можно закрутить обратно. Но перед этим ее рекомендуется промазать герметиком, чтобы исключить вероятность утечки. Затягивать крышку следует плотно, но не прилагая чрезмерных усилий, так как можно сорвать резьбу.
Далее следует открутить заливную пробку и через отверстие залить требуемое количество трансмиссионной жидкости. В кроссовер Suzuki потребуется 1,6 литра масла. Здесь рекомендовано Motul Gear 300 SAE 75W-90. Заливать масло удобно при помощи заправочного шприца. Затем заливная пробка промазывается герметиком и устанавливается на штатное место.
Вот и все. На этом процедура замены масла в раздаточной коробке завершена.
Помните, что приведенная схема замены масла в раздаточной коробке не универсальная. Для разных автомобилей этот процесс может различаться.
