Наборные и коробчатые маслосьемные кольца
Маслосъемные кольца современных двигателей устанавливаются двух типов:
• Коробчатое кольцо с пружиной эспандерного типа
• Наборное кольцо, состоящее из двухфункционального расширители и двух стальных дисков
Коробчатое кольцо по большому счету представляет собой маслоуправляющее кольцо, тогда как наборное – чисто маслосъемное.
Коробчатое кольцо дает несколько больший расход масла за счет пропуска его части находясь вблизи мертвых точек, но зато обеспечивает смазку поршня и цилиндра. Это происходит по причине отрыва «гребня» кольца от стенки цилиндра в момент «перекладки» поршня.
Подобного недостатка лишено наборное маслосъемное кольцо, так как его диски не связаны жестко друг с другом и контакт диска с зеркалом цилиндра остается всегда постоянным.
Это достигается благодаря тому, что диски наборного маслосъемного кольца имеет небольшую толщину, порядка 0.50-0.63 мм, что позволяет им хорошо «приспосабливаться» к поверхности цилиндра, по сравнению с коробчатым маслосъемным кольцом.
Эта конструкция наборного маслосъемного кольца позволяет ему снимать практически все масло со стенок цилиндра иногда даже ведущее к голоданию пары поршень-цилиндр.
Для этого специально изменена конструкция среднего компрессионного кольца, которое способно удерживать часть масла для смазки колец, поршня и цилиндра над маслосъемным кольцом.
У дизелей, где условия работы поршневой группы гораздо жестче, требования предъявляемые к смазке повышены, устанавливаются в основном коробчатые маслосъемные кольца.
Японские и американские бензиновые двигатели в основном оснащаются с завода наборными маслосъемными кольцами, а европейские производители предпочтение отдают коробчатым маслосъемным кольцам.
Высота гребешков при большом износе коробчатого кольца становится минимальной, а иногда они полностью изнашиваются, что ведет к увеличению зазора в замке кольца и большому расходу масла.
Наборное маслосъемное кольцо не подвержено этому, так как увеличенный зазор в замке перекрывает другой диск, разведенный замком кольца в противоположную сторону.
При замене колец, без выполнения каких либо шлифовочных операций, надежнее будет вариант с наборными маслосъемными кольцами. Обычно эти кольца дороже, чем с коробчатыми маслосъемными кольцами, но цена оправдана и окупится сторицей
Маслосъемные кольца: как определить износ и заменить
В силовой установке существует два типа поршневых колец, это компрессионные и маслосъемные.
Компрессионные кольца служат для уплотнения между телом поршня и зеркалом цилиндра, создавая компрессию в процессе своей работы. При этом верхнее кольцо на поршне чисто компрессионное, а второе компрессионно-маслосъемное, за счёт выточки в виде скребка. Самое нижнее кольцо на поршне является только маслосъемным.
МСК — Маслосъемное кольцо
Маслосъемные необходимы для отвода теплоты от тела поршня. Это происходит благодаря тому, что кольца при работе прижимаются к зеркалу цилиндра и отдают теплоту от нагретого поршня к цилиндру. Цилиндр же в свою очередь, отдает тепло охлаждающей жидкости, циркулирующей в рубашке охлаждения снаружи цилиндров. Также они необходимы для защиты камер сгорания от излишков масла, путем снятия его с зеркала цилиндров.
Поршень, компрессионные и маслосъемные кольца
Конструкция
По конструкции маслосъемные кольца могут быть цельными и наборными, то есть состоящими из нескольких частей.
Цельные кольца состоят из двух частей, это само кольцо и спиральная пружина, создающая дополнительную упругость кольцу.
A) Цельное маслосъемное кольцо Б) наборное кольцо
Наборные кольца выполнены из трех элементов, это два тонких кольцах с радиальным расширителем между ними. Замки колец разведены друг от друга. За счет того, что каждое из колец может работать самостоятельно, то есть изменяя силу упругости в разных точках, например, при переходе поршня в нижней мертвой точке, когда поршне пытается повернуться, наборное кольцо более тщательнее снимает лишнее масло с цилиндра, чем сплошное кольцо.
Поэтому мотористы при выполнении планового ремонта по замену колец или при капитальном ремонте двигателя, придают предпочтение наборным маслосъемным кольцам.
Отличия маслосъемных колец от колпачков
Неопытные автовладельцы часто путают маслосъемные кольца с маслосъемными колпачками. По сути эти два элемента выполняют одну и ту же важнейшую работу в двигателе — оберегают камеру сгорания от излишков масла.
Сами маслосъемные колпачки или как их еще называют сальники клапанов, расположены в головке блока цилиндров и установлены на втулках клапанов. Их задача снимать масло с стержней клапанов из верхней части головки блока.
Маслосъемные колпачки
Маслосъемные кольца входят в состав поршневых колец и установлены на поршнях, находящихся в блоке цилиндров двигателя.
Неисправности
При износе как маслосъемных колец, так и сальников клапанов, начинается повышенный угар моторного масла, растет температура и появляются перебои в работе силовой установки. Это выражено в таких неисправностях как:
• нестабильном запуске мотора;
• перебоями в работе цилиндров;
• снижении динамики и мощности;
• увеличении расхода топлива.
Признаки неисправности маслосъемных колец:
• замасливание свечей зажигания;
• синий дым из выхлопной трубы;
Замена поршневых колец
При выявлении признаков износа колец производится их полная замена, то есть весь комплект поршневых колец. Если выполняется только замена колец, без расточки цилиндров, когда их технические размеры еще позволяют делать замену, то устанавливаются кольца того же номинала, как и стоявшие до ремонта.
Комплект поршневых колец: три маслосъемных и два компрессионных. Фото — vag-motors.ru
В случае же когда производится расточка цилиндров под ремонтный размер поршней, то устанавливается комплект колец, соответствующий ремонтному размеру поршней.
Порядок работы по замене:
• сливаются масло и охлаждающая жидкость;
• отдается клемма аккумулятора;
• снимается ремень или цепь ГРМ (в зависимости от конструкции мотора);
• отдаются соединение с выхлопной трубой;
• снимается головка блока и поддон двигателя;
Головка блока цилиндром, поршни в нагаре. Фото — drive2.ru
• поочередно отдаются крышки шатунов и поршня (предварительно помеченные по номеру цилиндра) с шатунами достаются из блока силового агрегата;
• с поршней снимаются старые поршневые кольца и выполняется очистка и промывка поршней, особенно уделяется внимание дорожкам колец, где обязательно убирается нагар;
залегли маслосъемные кольца
• на поршни устанавливаются новые кольца, разводятся замки;
Новые кольца
• поверх колец проливается масло и поршня, с помощью оправки, устанавливаются по порядку снятия в цилиндры блока;
Новые кольца на поршнях
• ставятся и затягиваются предписанным моментом крышки шатунов;
• далее все собирается в обратном порядке;
• устанавливается головка блока и поддон двигателя с новыми прокладками;
• ставятся все элементы ГРМ, двигатель проворачивается на два оборота и проверяются заводские метки;
• монтируется все снятое навесное оборудование;
• заливается моторное масло и охлаждающая жидкость;
• производится запуск мотора.
Стоимость замены колец и колпачков
Работа по замене поршневых колец стоит по-разному на автостанциях и составляет в среднем порядка от 8 000 — 10 000 рублей и более в зависимости от конструкции двигателя и сложности работы, а также марки автомобиля.
По замене колпачков стоимость работы начинается в среднем от 3000 рублей.
На двух кольцах
Деталей в автомобиле великое множество. Неважных нет, но и среди них есть такие, совершенствование которых не прекращается ни на день. Одна из таких деталей — маслосъемное кольцо. Технологию его производства постоянно улучшают и за рубежом, и у нас. Появляются новые предприятия. Специалисты одного из них — компании "Стирлинг Инжиниринг" (Московская область) поделились с нами своим видением ситуации.
У ВСЕХ НА СЛУХУ
Экологические проблемы, порождаемые тепловыми двигателями, должны сегодня беспокоить каждого здравомыслящего человека, а для самих двигателистов это и подавно головная боль. Основных путей решения проблем два — совершенствование рабочего процесса и доработка цилиндро-поршневой группы. Причем работы эти необходимо вести параллельно: от "процесса" зависит выход окислов азота, концентрация СО, а конструкция колец и поршня определяет во многом содержание углеводородов СН.
Работа маслосъемного и компрессионных колец тесно взаимосвязана. Установка, например, чугунного маслосъемного кольца коробчатого типа, как правило, подразумевает, что верхнее компрессионное будет "минутным" (с наклоном рабочей поверхности на одну угловую минуту) или, как еще говорят, скребкового типа. Оно помогает собрать остатки масла, с которыми маслосъемное не справилось.
Ныне все больше производителей отдают предпочтение составным маслосъемным кольцам. Они лучше коробчатых прилегают к цилиндру, особенно при перекладках поршня, и обеспечивают более равномерное давление на стенки (см. рис. 1а, б, в и комментарии). Правда, и с ними есть сложности — это форма расширительного пружинного элемента. Очень непросто обеспечить податливость верхнего и нижнего колец и одновременно необходимое удельное давление на стенку цилиндра (см. рис. 2а, б и комментарии). Иными словами, составное маслосъемное кольцо, по идее, лучше коробчатого, но наличие "вторичных" проблем не позволяет эти преимущества в полной мере реализовать. Замкнутый круг?
Чтобы не возникало сомнений, почему малоизвестная российская фирма набралась смелости взяться за проблемы, которыми заняты лучшие мировые производители колец, специалисты "Стирлинг Инжиниринг" напомнили: корни их предприятия и основные наработки уходят в начало шестидесятых, в НИИтракторсельхозмаш. В семидесятые уже были достигнуты серьезные по тем временам успехи, хотя сегодня тот уровень может вызвать лишь добрую улыбку. Но дело не остановилось. В 90-х годах были международные патенты Великобритании, ФРГ, Японии, Франции и небольшое производство колец для ремонта эксплуатируемой у нас импортной техники. А вот основным, самым свежим наработкам три-пять лет от роду. Теперь к сути.
Усилия российских специалистов были направлены на то, чтобы, опираясь на наиболее перспективную схему работы маслосъемного кольца, показанную на рис. 2б, заставить деталь работать продолжительно, обеспечивая нормальное, а главное, стабильное во времени давление на стенку. И самое главное (что в конце концов удалось) — изготовить расширитель не методом вырубки металла, как делают сегодня все, а последовательными процедурами гибки и плющения.
В результате крипостойкость (способность пружинного элемента сохранять свои свойства) в два с половиной раза превысила требования международного стандарта ISO 6627. За пять часов нагретые до 250°С пружинные элементы теряют лишь 10% "упругости" при допустимых по стандарту 25%. На таком расширителе нет острых кромок, снижающих подвижность кольца. И, что примечательно, технология позволяет делать на 30% больше изгибов (см. фото).
Знакомясь с результатами множества испытаний, проведенных на ВАЗе, ЗМЗ, в НИЦИАМТ и других организациях, мы выделили в первую очередь две темы.
Первая: всерьез рассматривается вопрос о возможности работы одного из отечественных автомобильных двигателей всего на двух кольцах — одном компрессионном и одном маслосъемном, о котором идет речь (пока испытания не завершены и решение не принято, нас просили героев не называть).
Вторая: при установке нового маслосъемного кольца на карбюраторный двигатель VAZ 21083 (без использования нейтрализатора) содержание СН в его выхлопе приблизилось к норме Евро III (рис. 3). А это уже прорыв!
Какие маслосъемные кольца лучше наборные или цельные на ваз
Усилия российских специалистов были направлены на то, чтобы, опираясь на наиболее перспективную схему работы маслосъемного кольца, показанную на рис. 2б, заставить деталь работать продолжительно, обеспечивая нормальное, а главное, стабильное во времени давление на стенку. И самое главное (что в конце концов удалось) — изготовить расширитель не методом вырубки металла, как делают сегодня все, а последовательными процедурами гибки и плющения.
Знакомясь с результатами множества испытаний, проведенных на ВАЗе, ЗМЗ, в НИЦИАМТ и других организациях, мы выделили в первую очередь две темы.
Первая: всерьез рассматривается вопрос о возможности работы одного из отечественных автомобильных двигателей всего на двух кольцах — одном компрессионном и одном маслосъемном, о котором идет речь (пока испытания не завершены и решение не принято, нас просили героев не называть).
Вторая: при установке нового маслосъемного кольца на карбюраторный двигатель VAZ 21083 (без использования нейтрализатора) содержание СН в его выхлопе приблизилось к норме Евро III (рис. 3). А это уже прорыв!
Рис. 1. Один из недостатков маслосъемного кольца коробчатого типа (а): при перекладке поршня или под действием иных факторов оно начинает работать лишь частью своей поверхности (б), что ухудшает снятие масла с зеркала цилиндра и приводит к повышенному износу. Подобное наиболее заметно в двигателях со значительным износом деталей цилиндро-поршневой группы. Составное кольцо при этом продолжает нормально работать, поскольку его нижняя и верхняя части независимы друг от друга (в).
Рис. 2. Самая сложная деталь составного маслосъемного кольца — расширитель. Ему нужно одновременно обеспечить податливость полуколец и необходимое удельное давление на стенку цилиндра. В варианте, показанном на рис. а, обеспечивается изгибная податливость полуколец, здесь расширитель имеет мощную внутреннюю часть (обращенную к цилиндру). Недостаток — подгибание полуколец при работе, истирание их углов и в перспективе — потеря эффективности. В варианте на рис. б полукольца свободны в радиальном направлении, так что отмеченных только что недостатков здесь нет. И все же податливая внутренняя часть расширителя с трудом обеспечивает хорошее прилегание, что со временем тоже приводит к потере эффективности.
Рис. 3. Содержание углеводородов СН в выхлопе двигателя VAZ 21083 (850 об/мин).
В силовой установке существует два типа поршневых колец, это компрессионные и маслосъемные.
Компрессионные кольца служат для уплотнения между телом поршня и зеркалом цилиндра, создавая компрессию в процессе своей работы. При этом верхнее кольцо на поршне чисто компрессионное, а второе компрессионно-маслосъемное, за счёт выточки в виде скребка. Самое нижнее кольцо на поршне является только маслосъемным.
МСК — Маслосъемное кольцо
Маслосъемные необходимы для отвода теплоты от тела поршня. Это происходит благодаря тому, что кольца при работе прижимаются к зеркалу цилиндра и отдают теплоту от нагретого поршня к цилиндру. Цилиндр же в свою очередь, отдает тепло охлаждающей жидкости, циркулирующей в рубашке охлаждения снаружи цилиндров. Также они необходимы для защиты камер сгорания от излишков масла, путем снятия его с зеркала цилиндров.
Поршень, компрессионные и маслосъемные кольца
Конструкция
По конструкции маслосъемные кольца могут быть цельными и наборными, то есть состоящими из нескольких частей.
Цельные кольца состоят из двух частей, это само кольцо и спиральная пружина, создающая дополнительную упругость кольцу.
A) Цельное маслосъемное кольцо Б) наборное кольцо
Наборные кольца выполнены из трех элементов, это два тонких кольцах с радиальным расширителем между ними. Замки колец разведены друг от друга. За счет того, что каждое из колец может работать самостоятельно, то есть изменяя силу упругости в разных точках, например, при переходе поршня в нижней мертвой точке, когда поршне пытается повернуться, наборное кольцо более тщательнее снимает лишнее масло с цилиндра, чем сплошное кольцо.
Поэтому мотористы при выполнении планового ремонта по замену колец или при капитальном ремонте двигателя, придают предпочтение наборным маслосъемным кольцам.
Отличия маслосъемных колец от колпачков
Неопытные автовладельцы часто путают маслосъемные кольца с маслосъемными колпачками. По сути эти два элемента выполняют одну и ту же важнейшую работу в двигателе — оберегают камеру сгорания от излишков масла.
Сами маслосъемные колпачки или как их еще называют сальники клапанов, расположены в головке блока цилиндров и установлены на втулках клапанов. Их задача снимать масло с стержней клапанов из верхней части головки блока.
Маслосъемные кольца входят в состав поршневых колец и установлены на поршнях, находящихся в блоке цилиндров двигателя.
Неисправности
При износе как маслосъемных колец, так и сальников клапанов, начинается повышенный угар моторного масла, растет температура и появляются перебои в работе силовой установки. Это выражено в таких неисправностях как:
• нестабильном запуске мотора;
• перебоями в работе цилиндров;
• снижении динамики и мощности;
• увеличении расхода топлива.
Признаки неисправности маслосъемных колец:
• замасливание свечей зажигания;
• синий дым из выхлопной трубы;
Замена поршневых колец
При выявлении признаков износа колец производится их полная замена, то есть весь комплект поршневых колец. Если выполняется только замена колец, без расточки цилиндров, когда их технические размеры еще позволяют делать замену, то устанавливаются кольца того же номинала, как и стоявшие до ремонта.
В случае же когда производится расточка цилиндров под ремонтный размер поршней, то устанавливается комплект колец, соответствующий ремонтному размеру поршней.
Порядок работы по замене:
• сливаются масло и охлаждающая жидкость;
• отдается клемма аккумулятора;
• снимается ремень или цепь ГРМ (в зависимости от конструкции мотора);
• отдаются соединение с выхлопной трубой;
• снимается головка блока и поддон двигателя;
• поочередно отдаются крышки шатунов и поршня (предварительно помеченные по номеру цилиндра) с шатунами достаются из блока силового агрегата;
• с поршней снимаются старые поршневые кольца и выполняется очистка и промывка поршней, особенно уделяется внимание дорожкам колец, где обязательно убирается нагар;
залегли маслосъемные кольца
• на поршни устанавливаются новые кольца, разводятся замки;
• поверх колец проливается масло и поршня, с помощью оправки, устанавливаются по порядку снятия в цилиндры блока;
Новые кольца на поршнях
• ставятся и затягиваются предписанным моментом крышки шатунов;
• далее все собирается в обратном порядке;
• устанавливается головка блока и поддон двигателя с новыми прокладками;
• ставятся все элементы ГРМ, двигатель проворачивается на два оборота и проверяются заводские метки;
• монтируется все снятое навесное оборудование;
• заливается моторное масло и охлаждающая жидкость;
• производится запуск мотора.
Стоимость замены колец и колпачков
Работа по замене поршневых колец стоит по-разному на автостанциях и составляет в среднем порядка от 8 000 — 10 000 рублей и более в зависимости от конструкции двигателя и сложности работы, а также марки автомобиля.
По замене колпачков стоимость работы начинается в среднем от 3000 рублей.
Маслосъемные колпачки необходимы для уплотнения зазора между клапаном и направляющими. При износе детали масло может попадать в камеру сгорания, а также загрязняется узел. Рассмотрим лучших производителей маслосъемных колпачков, а также их плюсы и минусы.
Содержание:
Лучшие маслосъемные колпачки
Среди компаний, которые производят маслосъемные колпачки, выделяют несколько брендов, отличающихся качеством и надежностью своей продукции. Каждый производитель имеет индивидуальный набор характеристик у своей продукции. Эти особенности отмечают в отзывах автовладельцы, а также мастера СТО.
Описание. Японский бренд NOK входит в число популярных производителей автомобильных запчастей. Часть продукции идет на конвейерную сборку японских автомобилей.
Вторичные запчасти аналогичны по характеристикам оригиналам, что приводит к хорошей репутации компании. Заводы расположены в нескольких странах Азии. Также есть партнерские отношения с рядом европейских компаний. Примером будет Германия, где находится один из офисов компании.
Маслосъемные колпачки считаются оригинальными запчастями, которые устанавливаются на некоторые модели автомобилей, в том числе Honda и Toyota. На вторичном рынке выделяют несколько серий колпачков, которые отличаются по качеству.
Наиболее схожие с оригиналами характеристики имеют запчасти, которые изготавливаются на японских заводах. Производственные зоны, которые относятся к бренду и находятся в других странах Азии, также изготавливают сертифицированную продукцию, но она имеет сниженные характеристики по сравнению с оригиналом.
Отличительной чертой колпачков считают применение прочных материалов, которые обладают хорошей устойчивостью к температуре и другим отрицательным факторам. Отдельно отмечают невозможность брака из-за высокотехнологичного конвейерного производства.
Срок службы. Гарантированный срок службы равен 1 году. Длительность эксплуатации превышает 2-3 года в зависимости от страны-изготовителя или 60000 пробега.
Поршневые кольца: что это и сколько их
Для термостабильной работы и эффективной мощностной отдачи камера сгорания должна быть изолирована от картера и, в некоторых циклах, от воздухозаборника, словно вакуум. Добавим сюда еще то, что поршень нуждается в охлаждении. Ну и, разумеется, как в любой другой паре трения, между пакетом колец и цилиндром необходима смазка.
Совокупно с поставленными требованиями справляются два вида поршневых колец: компрессионные и маслосъемные. На каждое из них возлагаются свои задачи, отчего конструкции в корне отличны друг от друга. Но есть одна особенность, объединяющая двигатели внутреннего сгорания всех семейств – схема и количество используемых колечек.
- Компрессионное кольцо №1. Препятствует прорыву отработанных газов в картер двигателя и отводит до 55% тепла от поршня в стенки цилиндра.
- Компрессионно-скребковое кольцо №2. Оказывает помощь первому компрессионному кольцу, отводя около 30% тепла и блокируя доступ горячим газам в картер, и маслосъемному колечку, соскребая часть слоя масла со стенок цилиндров.
- Маслосъёмные кольцо. Выполняет исключительно роль удаления лишнего масла со стенок цилиндра. Конфигурация, как правило, двухрядная, а разновидностей конструкций не счесть.
Компрессионные кольца: конструкции и проблемы
Шагая вглубь эволюции колечек можно насчитать не один десяток различных конфигураций, имеющих свои положительные и отрицательные стороны. Впрочем, в отличие от маслосъемных собратьев, оптимальная геометрия, решающая максимум поставленных задач, найдена и успешно освоена в серийном производстве:
- Цилиндрическая форма. Простой контур эффективно противостоит перегреву поршня и прорыву отработанных газов в картер, но неважно справляется с отложениями при склонности двигателя к масложору и образованию сажи. Кольцо подобной формы устанавливается в основном на бензиновые моторы и может иметь фаски и канавки с внутренней стороны, решающие проблему их скручивания.
- Коническое сечение. Форма заочно получила статус универсальной ввиду того, что выполняет две функции: регулировка толщины масляной пленки + барьер для отработанных газов. Изначально, на новом необкатанном двигателе нижняя кромка острая и оказывает сильное давление на цилиндр. По окончанию обкатки кромка закругляется, обеспечивая идеальное уплотнение и минимальное трение. Кроме того, за счет смещенной верхней части при движении поршня вверх кольцо немного отходит от стенок цилиндра, скользя по маслу (масляный клин). При движении же вниз заостренная кромка глубже проникает в масляную пленку, удаляя остатки после прохода масляного кольца. Контур отлично зарекомендовал себя при проектировании компрессионных колечек второго ряда для любых двигателей.
- Трапециевидная форма. Проблема с нагарообразованием и скоплением отложений в канавках под цилиндрические кольца особенно обострена у дизельных моторов с их склонностью к образованию сажи в ходе горения топлива. Трапециевидная форма канавки и колечка, установленного в нее с зазором, способствует измельчению нагара при движении поршня вверх-вниз. При этом все преимущества цилиндрического контура сохраняются. Кольца-трапеции встречаются практически на всех современных дизельных двигателях.
При эксплуатации компрессионных колец со временем возникает одна проблема глобального характера – износ. В первую очередь на это указывает пониженная компрессия, которая восстанавливается до заводских значений при введении в цилиндр 2-4 кубиков масла. Еще один признак износа поршневых колец – специфический сизый дым из выхлопной трубы .
Всяческая раскоксовочная химия здесь, как правило, бессильна. Единственный верный путь – капитальный ремонт.
Маслосъемные колечки: конструктивные особенности и причины отказа
Отличительной особенностью МСК является двухпоясковая конструкция, оставляющая после себя минимальную толщину масляного слоя в области компрессионных колец, читай предохраняет их от закоксовывания. Из необъятного ассортимента маслосъемных уплотнений ныне используются два:
Продолжая короткий экскурс в основы строения маслосъемных колец, уместно поговорить о методах отвода масла, собранного между двумя поясками:
- Отвод на внутреннюю поверхность поршня. Отверстия в поршневой канавке и в корпусе колечка (в случае коробчатого типа) открывают доступ маслу, скопившемуся между маслосъемными дисками, вглубь поршня.
- Отвод на наружную поверхность поршня. Наличие поверхностных пазов снаружи поршня позволяет организовать слив по наружи.
- Комбинированный вариант. Одновременное использование первого и второго методов.
Заботиться об отводе масла, скопившегося между дисками, необходимо в обязательном порядке. Отсутствие дренажа в этой области приведет к эффекту, подобному масляному клину, как в случае с вторым коническим компрессионным кольцом: колечки не снимают лишнее масло, а скользят по толстому слою смазки. Что же касается выбора схемы дренажа, то тут большую роль играют результаты реальных испытаний силовой установки.
Уместно отметить, что неоригинальные поршни порой не имеют отверстий для отвода масла. Если такие детали не доработать в домашних условиях, то появление масложора на откапиталенном двигателе неизбежно.
Основной бич маслосъемных колец – это склонность к закоксовыванию, читай залеганию, что ведет к масложору. Причинами этого принято считать:
- Регулярный перегрев поршня, как результат интенсивной езды.
- Склонность масла к нагарообразованию, как подтверждение поддельного происхождения или окончания срока службы.
- Сочетания различных качеств, проявляющихся при езде на короткие расстояния и простаивании в пробках.
Необходимо отметить, что всякого рода раскоксовки, заливаемые в цилиндры, здесь практически бессильны… по разным причинам. Во-первых, кокс забивает поршневую канавку до стекловидного состояния. Во-вторых, маслосъемное кольцо – третье сверху, до которого едкая химия добирается не в том количестве, которое требуется для эффективного растворения. Казалось бы, здесь уместно поговорить о промывке двигателя димексидом , но неизведанные последствия дают мощный отпор этой идее. Итого, лучше достать поршни и промыть их в том же димексиде.
Что же до симптомов, то сопоставлять залегание МСК с потерей компрессии не стоит. Компрессионные кольца вполне могут сохранять натяг, в то время, как маслосъемные прекратят напрочь выполнять свои функции.
Как подбирать поршневые кольца?
Замена поршневых колечек – это одна из операций капитального ремонта. Купить лицензионную оригинальную деталь безусловно важно, но это не единственный вопрос, на котором стоит фокусироваться. Основа капремонта – грамотная дефектовка с использованием поверенного измерительного инструмента высокой точности.
Предмет осмотра – это весьма обширная тема, излагать которую – удел отдельной статьи. Поэтому, остановимся на паре поршень-цилиндр. К моменту капремонта наступает такой износ цилиндров, при котором заводские кольца не в состоянии обеспечивать надежное уплотнение. Тогда говорят о том, что цилиндры необходимо расточить, а кольца и поршни – заменить на аналоги с ремонтными размерами.
Подробности о ремонтных размерах обычно указываются в книге по эксплуатации. Для покупки поршневых колец важно знать точную марку двигателя и размеры поршня/цилиндра. Фирма выбирается на свой вкус, но лучше оригинала обычно не отыскать. При этом важно овладеть навыками отличия подделки от оригинала. В их числе – осмотр кромок колечек (все должны быть одинаковыми), замка (цвета побежалости и грубой обработки не допускаются) и пр.
Как устанавливать поршневые уплотнения?
Монтаж поршневых колец не рекомендуется осуществлять вручную, без каких-либо приспособлений. Колечки – детали ажурные, могут и погнуться, а деформированное кольцо, как известно, ставить нельзя. В общем-то по этой причине не рекомендуется проверять кольца на упругость при изгибе, особенно при отсутствии соответствующих навыков.
Если уж и решились опробовать колечки на изгиб, то помните следующее:
- Первое компрессионное кольцо должно возвращаться в исходное состояние даже после сильного изгиба в 4-5 см.
- Второе компрессионное колечко не такое упругое, как первое. Изгиб допускается до 1,5-2 см, далее оно гнется безвозвратно.
Правильная установка поршневых колец ведется с использованием щипцов. Первым ставится маслосъемный набор:
- Коробчатая конструкция: сперва ставится пружина, затем кольцо с тем прицелом, что замок колечка должен быть на противоположной стороне от замка пружины.
- Наборная конструкция: ставится в последовательности пружина-диск-диск. После установки и перед монтажом поршня в цилиндр проверяется совпадение цветных меток на пружинном расширителе и относительное расположение деталей в маслосъемном пакете: замки должны быть под 120 градусов друг к другу.

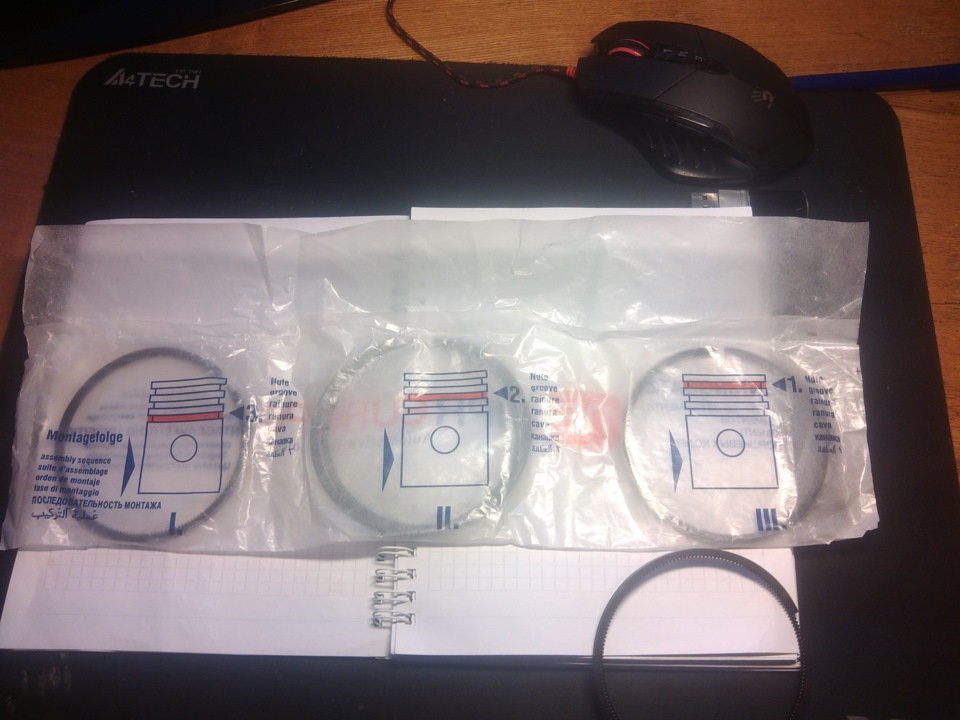

первое компрессионное, раньше оно было бордово коричневого цвета, а теперь тоже самое что и мотордеталь и другие делают

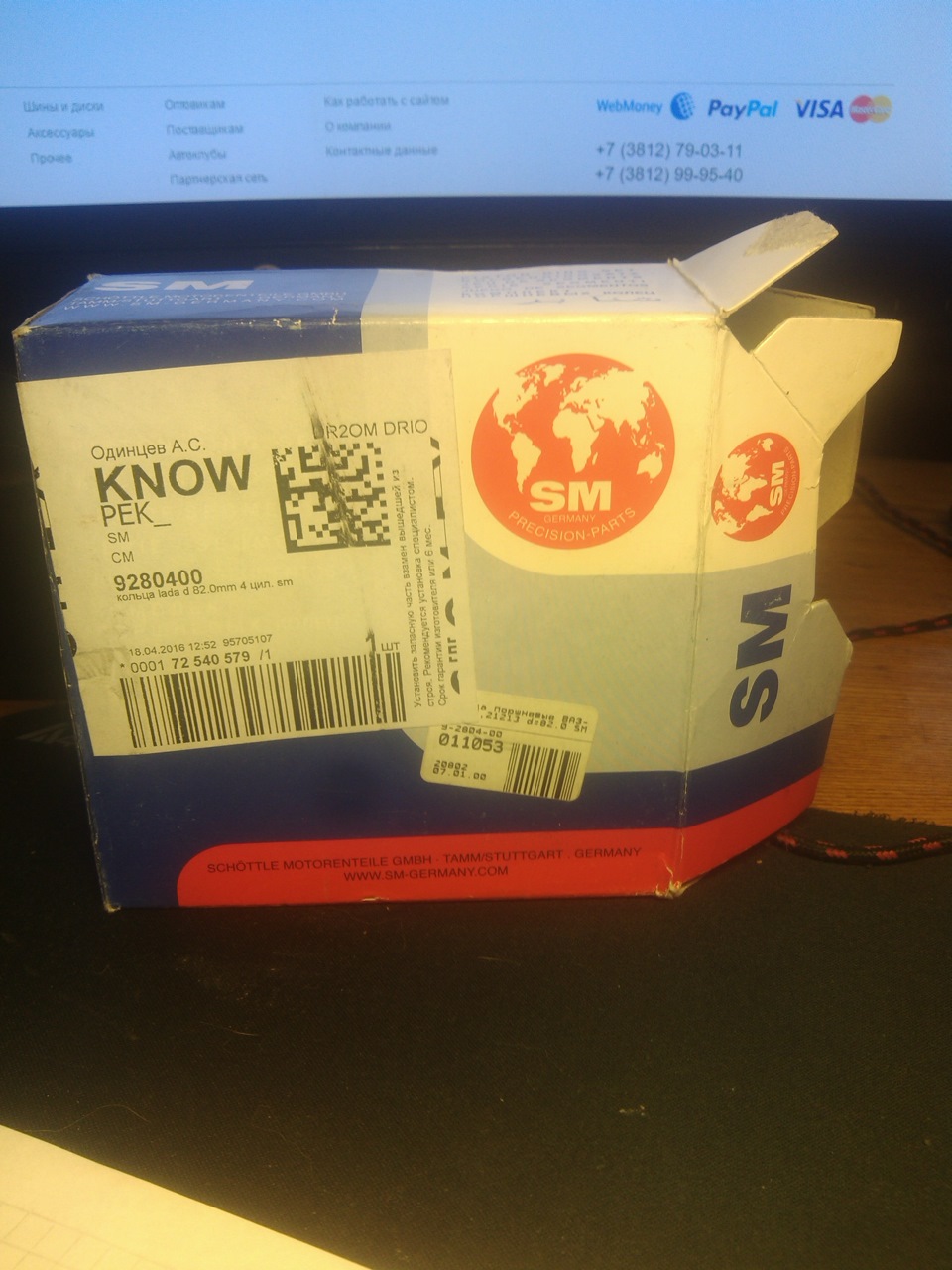

Странным мне показалось и то что на кольцах SM написано «SM», на кольцах NE написано «N», а на этих «NE»,
Я конечно же сказал в магазине что за китай и затребовали сертификат с поставщика, с доками оказалось все в порядке, так что просто удешевили технологию путем возвращения в прошлый век.
Да, я не скажу что эти кольца плохие, компрессионные при изгибе держат форму отлично, но все таки это не наборные которые ходят от 100тыс, а то и больше
Когдя я обломался с кольцами SM начал искать другие пути, и нашел следующее: ОКАЗЫВАЕТСЯ ВАЗ ВЫПУСКАЛ НАБОРНЫЕ КОЛЬЦА, но только номинальных размеров(76, 79, 82), артикул у них отличается от обычных колец 21083-1004029, обзвонив несколько старых маленьких магазинчиков все таки их нашел, мдедок сказал, что лежат они у него с незапамятных времен, и еще осталось кое что. Купил в общем наборные кольца ВАЗ 82,0мм за 500руб, они конечно отличаются от иностранных, вот фото
