Как проверить датчик уровня топлива мультиметром

Проверка Датчиков Уровня Топлива ремонт ДНУТ (видео) #часть3

Всем привет! Продолжая эпопею со стрелкой и "голодным глазом" полез в бак снимать всю "электронику" для проверки.

Первое, что решил проверить это Датчики Уровня Топлива:

Для проверки основного датчика уровня топлива подключаемся мультиметром к следующим контактам фишки модуля топливного насоса. Номер модуля насоса Subaru 42021-FC060.

Модуль топливного насоса Subaru 42021-FC060 Контакты для проверки датчика низкого уровня топлива

Сопротивление датчика:
Поплавок вверху: 0.5 — 2.5 Ом
Поплавок внизу: 50 — 52 Ом

Резистивная пластинка датчика имеет обозначение — FS0197001

FS0197001

На корпусе датчика обозначение HR-0186-003 85 (85 — ход поплавка в градусах)

Маркировка корпуса основного датчика HR-0186-003 85

Проверка второго датчика уровня топлива. Идет под номером Subaru 85111-AC012:

Сопротивление датчика:
Поплавок вверху: 0.5 — 2.5 Ом
Поплавок внизу: 42 — 44 Ом

На резистивной пластинке имеется обозначение FS17314

Subaru 85111-AC012

На корпусе датчика единственное обозначение FS-0182-012 100 (100 — ход поплавка в градусах)

Основная неисправность датчиков уровня топлива — изнашивается резистивная дорожка. Некоторые умельцы ремонтируют. Если можете найти контрактный или новый, то лучше заменить!

Далее, проверяем Датчик Низкого Уровня Топлива (отвечает за лампу низкого уровня топлива на приборной панели). Он же "Голодный Глаз".

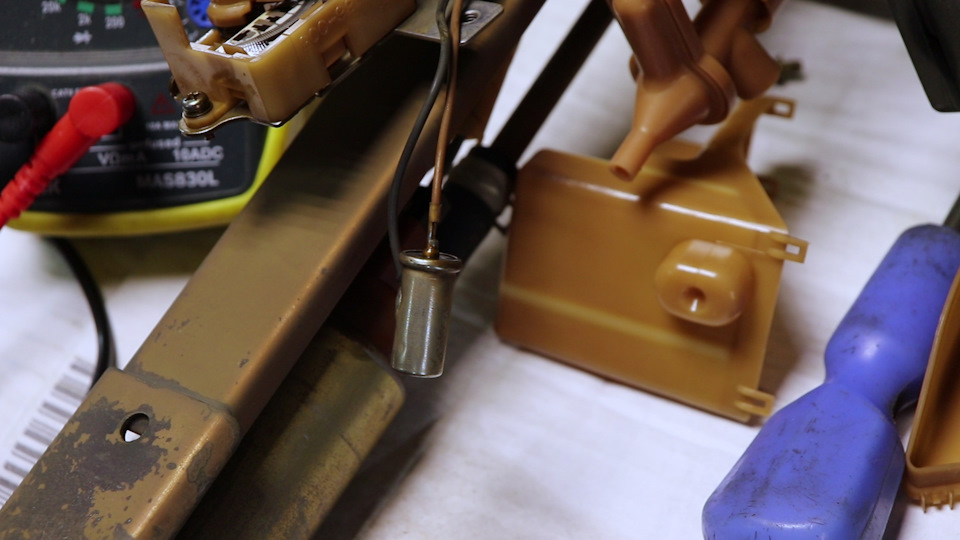

Находится в пластиковой коробочке рядом с основным датчиком уровня топлива

Местонахождение Датчика Низкого Уровня Топлива Subaru Forester SF Датчик Низкого Уровня Топлива Subaru

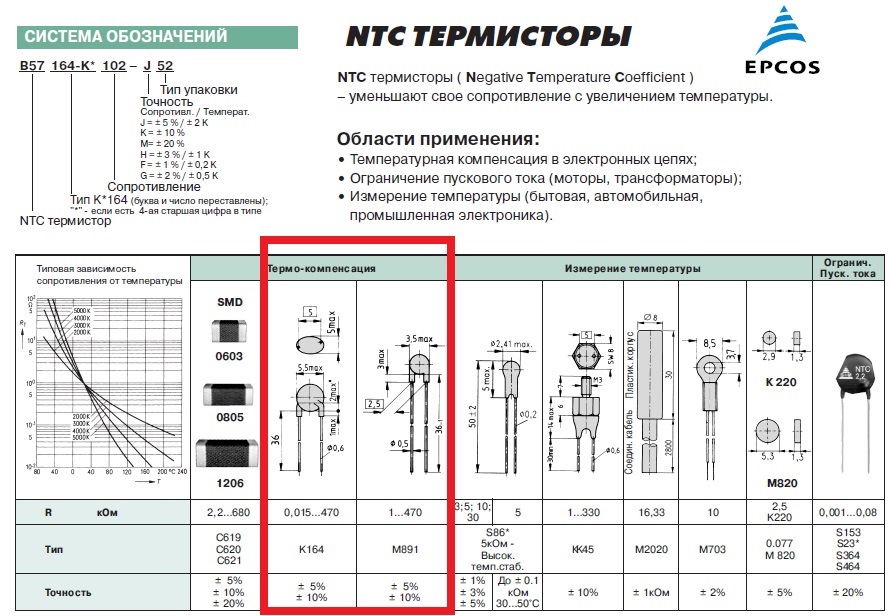

Основная неисправность — перегорает. Замер оригинального датчика показал сопротивление — 1КоМ при температуре + 15 градусов. При выходе из строя меняем на любой терморезистор с отрицательным температурным коэффициентом.

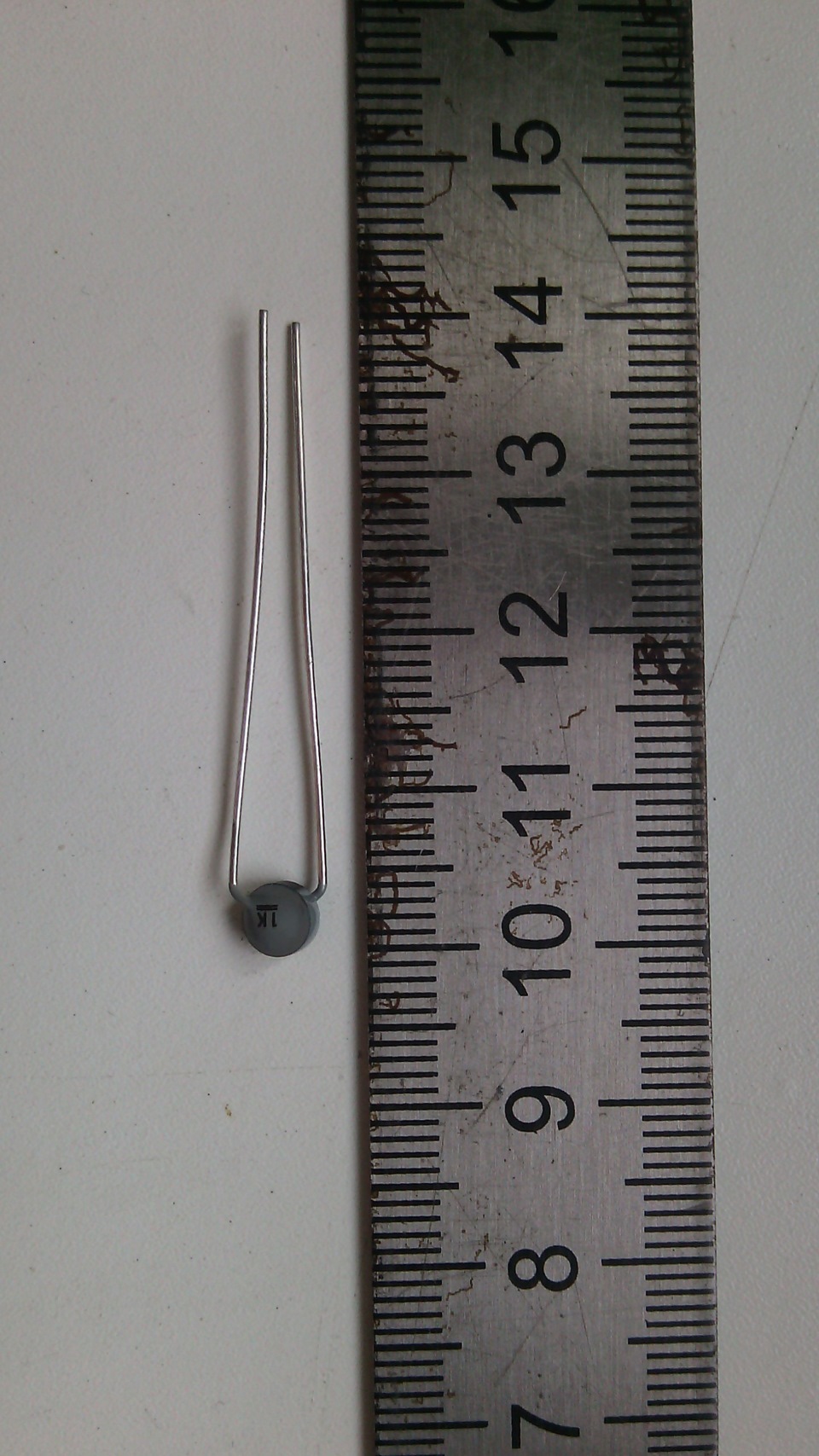

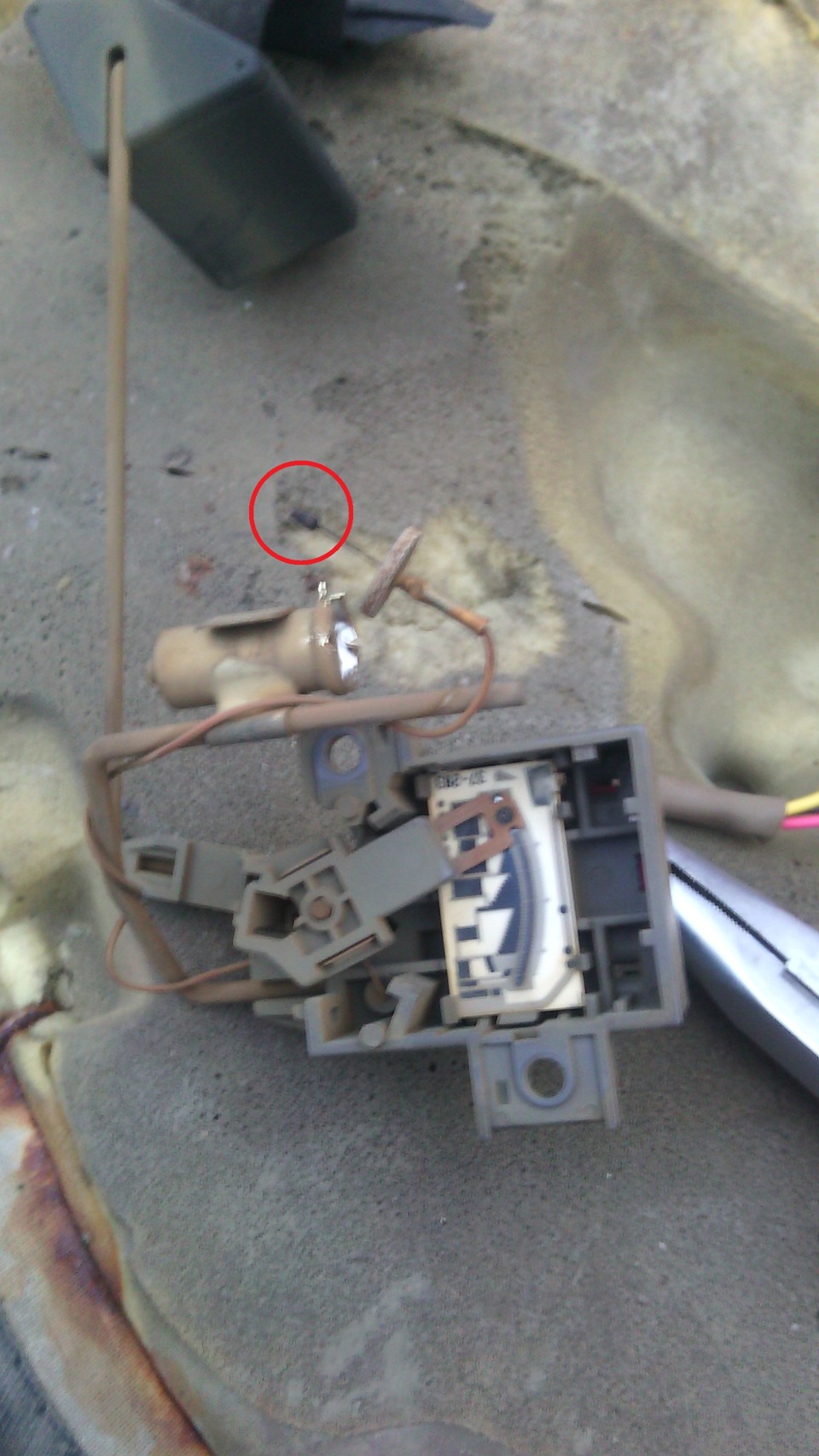

Вышедший из строя терморезистор Замена терморезистора

При замене терморезистора будьте внимательны на крышке и донышке колбы есть отверстия для бензина, очень важно чтобы бензин через них свободно проходил.

Датчик низкого уровня топлива идет совместно с датчиком уровня топлива — Subaru 85111-AC071

PS: Надеюсь, что данная информация окажется для Вас полезной! Всем полных баков 100 бензина, тем более, что он сейчас подешевел 🙂

Указатель уровня топлива: принцип работы, неисправности, замена датчика

Датчик уровня топлива
О количестве топлива, оставшегося в баке, мы узнаем при помощи указателя уровня топлива. Указатель же, в свою очередь, приводится в действие при помощи датчика уровня топлива, который устанавливается в бензобаке автомобиля и передает информацию об оставшемся топливе в баке.

На настоящий момент существует три вида таких датчиков. Первый представляет собой магнитный аналог или реостат, который широко применялся до 80-х годов 20 века. Остальные два – это цифровые и графические, которые не так давно стали применяться на многих автомобилях и постепенно вытесняют свои примитивные аналоги.

Возможные неисправности и способы их устранения

Несмотря на простоту конструкции, иногда возникают проблемы с ДУТ. При неисправности прибора датчик бензина неправильно показывает уровень топлива, стрелка аналогового прибора либо не поднимается, либо показывает полный бак и т.д. Если врет ДУТ, то возможны неполадки электрического и механического характера.

Причиной электрических неполадок являются:

• окислившиеся контакты;
• перегоревший предохранитель;
• повреждение проводки.

Ремонт датчика уровня топлива в этом случае заключается в зачистке контактов, замене предохранителя, прозвонке электросети и замене поврежденных участков. Причиной механических поломок чаще всего является износ и нарушение правил эксплуатации.

Можно назвать несколько причин:

• нарушение герметичности поплавка;
• износ комплектующих;
• изгиб рычага.

ДУТ дает неправильные показания при износе секторов. Они быстро приходят в негодность из-за постоянного передвижения по ним бегунка. Если износ небольшой, то для восстановления работоспособности можно подогнуть бегунок, он снова будет контактировать с поверхностью сектора. Если износ существенный, потребуется замена датчика уровня топлива (автор видео — Pavel Cherepnin).

Изгиб рычага возможен, когда топливный датчик неаккуратно извлекали из бака либо некорректно установили. Последствием этого будут неправильные показания. Если пробит поплавок, горючее будет попадать внутрь, и поплавок не будет плавать на поверхности. Естественно, на приборах будет отражаться неправильная информация. Механические неисправности устраняются путем замены деталей либо полностью устройства, определяющего уровень горючего в баке.

Неправильные показания могут быть из-за неправильного размещения ограничителя поплавка или неотрегулированного датчика уровня топлива в баке. Есть способ, как обмануть датчик уровня топлива. Для этого нужно регулировать угол на штанге, которая удерживает поплавок. Меняя угол, можно добиться, чтобы регулятор показывал более точные данные.

Неточные показания указателя, можно обмануть, регулируя угол на штанге, удерживающей поплавок. Выгибая его в разные стороны можно добиться в итоге более точных показаний.

Принцип работы датчика уровня топлива

Принцип действия электрического топливного датчика в автомобиле основан на измерении объема горючего и самостоятельном срабатывании при критическом остатке бензина. При активации резистор системы измерений, установленный в бензобаке, подает визуальный сигнал. Замер объема топлива осуществляется посредством использования специального поплавка. Степень заполнения резервуара горючим можно отследить по показаниям приборной панели: по мере расхода топлива указатель, расположенный на щитке, постепенно снижается.

Особенности принципа действия контроллера:

1. Поплавок, предназначенный для измерения, при расходе горючего опускается, а при его увеличении — перемещается вверх.
2. При перемещении поплавок контактирует со специальными секторами, подключенными к проводам. Кабеля идут на датчик топлива, установленный на приборной панели. Изменение количества пластин, подключенных к резистору или потенциометру, способствует изменению уровня сопротивления.
3. Если бак полный, то бегунок располагается в крайнем положении и ток передается в потенциометре по самому короткому пути. Передача силы осуществляется с использованием пластины, установленной с краю. Соответственно, уровень сопротивления низкий и варьируется в районе 7 кОм. При расходе топлива бегунок начинает передвигаться, в результате чего проводка добавляется новыми пластинами (сопротивление растет). При полном баке рабочий параметр составляет около 120 Ом.
4. У трубчатых регуляторов несколько иной принцип функционирования. Топливо поступает через нижнюю часть устройства (его технологическое отверстие) по специальной трубке. Поплавок устанавливается на поверхности горючего.

Видео: принцип действия контроллера уровня топлива

Канал «Автоэлектрика ВЧ» снял видеоролик, в котором подробно описан принцип функционирования и рассказано о том, как устроен датчик массового расхода топлива

Что делать, если указатель топлива перестал работать?

Чтобы найти причину, по которой контроллер не работает, понадобится:

• мультиметр;
• резисторное устройство;
• контрольный индикатор («контролька»).

После обнаружения неисправности понадобиться ремонт со сменой изношенных элементов на запчасти от аналогично работающего датчика или полная замена регулятора.

Где находится ДУТ?

Во всех автомобилях контроллер находится в бензобаке. Чтобы сэкономить место и время для поиска, датчик устанавливают в сборе с бензонасосом. Соответственно, насосное устройство при снятии регулятора придется демонтировать.

Диагностика

Особенности проверки устройства своими руками:

1. Для начала следует выполнить диагностику контроллера при помощи мультиметра. Если бензобак автомобиля полный, то уровень сопротивления должен составить около 7 Ом (предварительно тестер надо настроить в режим измерения сопротивления). При заполнении резервуара горючим наполовину рабочая величина датчика увеличивается до 108-128 Ом. В случае, если бак пустой, то уровень сопротивления должен увеличиться до 315-345 Ом.
2. Для выполнения диагностики пользователь должен отключить кабеля от устройства и соединить его с источником сопротивления в 330 Ом. Затем производится подключение в электроцепь резисторного устройства, рассчитанного на 10 Ом. После запуска мотора производится замер величины сопротивления на резисторном элементе путем передвижения ползунка. Указательный компонент перемещается от величины, соответствующей пустому баку, до полного резервуара.
3. Проверка расходомера может быть выполнена с использованием контрольного индикатора или рабочего датчика топлива. Если контроллер работоспособен, то уровень напряжения на проводниках должен соответствовать напряжению в электросети машины.

Видео: диагностика и ремонт ДУТ

Канал «Pavel Cherepnin» в своем видеоролике рассказал о том, как проверить и починить контроллер уровня горючего

Как снять датчик уровня топлива?

1. Открывается моторный отсек автомобиля, отсоединяется отрицательная клемма.
2. Обеспечивается доступ к контроллеру. В зависимости от места расположения, нужно демонтировать обшивку в багажном отделении или снять задние сиденья.
3. Выкручиваются крепежные винты для удаления крепящей предохранительной пластины.
4. Производится очистка контроллера (если после ремонта он опять будет использоваться). От устройства надо отсоединить все фиксирующие винты и провода.

Ремонт датчика

После демонтажа устройства выполняется его проверка и ремонт:

1. Сначала тестируется герметичность поплавка. Выполняется диагностика резистивного слоя на плате. Если эти элементы изношены, то их можно заменить при условии, что есть запчасти от «донора».
2. В случае если резистивный слой стерся, для устранения проблемы можно укоротить контакт, имеющийся на плате. Это позволит элементам перемещаться по сохранившейся части слоя.
3. Чтобы отремонтировать контроллер, его нужно разобрать. Поводок извлекается из защелки (этот же элемент выполняет функцию оси контактной пластины).
4. Плата распаивается и извлекается из корпуса регулятора. Затем, используя наждачную бумагу, выполняется очистка схемы от следов окислений. Действовать необходимо осторожно, поскольку плата хрупка.
5. Схема устанавливается обратно. Этот элемент надо поставить так, чтобы исключить вероятность появления зазоров между ним и корпусом контроллера со стороны цифровой кодировки. С помощью паяльника делается две засечки в корпусе регулятора. Если этого не сделать, то схема может перемещаться.
6. К регулятору подключается провод с разъемом и заземление.

Как установить?

Монтаж контроллера осуществляется так:

1. Производится очистка посадочного места контроллера от остатков герметика.
2. Если пользователь использует новый регулятор, то в его комплектацию должна была войти резиновая прокладка. Уплотнительный элемент кладется на отверстие в баке для совмещения отверстий под болты.
3. Датчик устанавливается в бак или в топливный насос. При выполнении монтажа надо быть аккуратным, чтобы не повредить и не спутать направление встроенного поплавка.
4. Все винты, фиксирующие контроллер, закручиваются и затягиваются. Если в комплект поставки нового регулятора не входит уплотнительная резинка, используется старая прокладка. В таком случае место монтажа контроллера смазывается герметиком.
5. Устанавливается уплотнительный элемент, совмещаются отверстия для крепежных винтов. Верхняя часть прокладки также обрабатывается герметиком.
6. Устанавливается контроллер, все отверстия совмещаются, болты закручиваются. Также надо подключить все проводники и аккумуляторную батарею.
7. На завершающем этапе пользователю нужно включить работу системы зажигания и изучить показания, которые выдает регулятор.

Схема подключения датчика уровня топлива

Типы датчиков уровня топлива

Прежде чем рассмотреть вопрос, как проверить датчик уровня топлива, стоит изучить, какие бывают виды таких приборов. Современные датчики характеризуются определённым количеством преимуществ, среди которых можно отметить:

• надёжность, доступность и простота конструкции;
• высокие показатели точности замеров;
• низкая стоимость.

Среди недостатков можно выделить присутствие встроенных элементов, которые восприимчивы к частым поломкам по причине окисления.

В топливной системе современных авто используются устройства двух основных категорий – рычажные и трубчатые. Главным схожим элементом подобных устройств является поплавок. Для их изготовления задействуется тонколистовой металл, пенопласт и полая пластмасса. Остальные детали данных устройств несколько отличаются, потому каждый вид нужно рассмотреть отдельно.

Рычажного типа

Состоят подобные устройства из потенциометра, поплавка и рычага. Поплавок соединен с контактом датчика посредством небольшого рычага, выполненного из качественного металла. По своей конструкции датчики такого плана представляют собой сектор, разделённый на полосы из металла особого резистивного типа.

Такие датчики могут монтироваться отдельно или в самом блоке, отвечающем за подачу топлива. Благодаря именно этой универсальности датчики могут быть использованы практически на всех видах и категориях топливных баков.

Трубчатого типа

В этом датчике поплавок передвигается внутри полой части трубки. Здесь есть также специальные провода, которые создают определённое сопротивление. На концах присутствуют контактные кольца для входящего в комплектацию поплавка. Среди основных особенностей такого прибора можно отметить:

1. Высокий уровень устойчивости к колебаниям автомобиля.
2. Основной элемент полностью закрыт, что защищает контакт с используемым топливом.
3. Поплавок здесь соединяется с рычагом посредством магнита.

Передвижение магнита проводится по сектору, где установлены металлические пластины разной длины. Формируемое магнитное поле создаёт особый электронный сигнал, определяющий актуальный на время замера уровень топливной смеси в топливном баке.

Проблемы часто связаны с неправильным заземлением и недостаточным напряжением. Если датчик вообще не читает, проверьте напряжение мультиметром на клемме датчика. Проверьте между положительным выводом на указателе уровня топлива и хорошим заземлением; напряжение должно быть 12 вольт. Если это не так, проверьте цепь зажигания. Если она показывает 12 вольт, выключите зажигание. Затем используйте шкалу Ом на мультиметре, чтобы проверить сопротивление между клеммой заземления на датчике и массой; показание должно быть 0 или около нуля Ом. Если нет, перепроверьте цепь заземления.

Когда все работает правильно, ваш новый датчик уровня топлива даст вам правильные показания. Теперь вы можете расслабиться, так как теперь вы будете знать, достаточно ли у вас топлива для того, чтобы без проблем доставить вас домой.

Диагностика своими руками

Чтобы найти причину, по которой не работает датчик уровня топлива, вам потребуется мультиметр (рекомендуем прочитать, ) и контролька. Первым делом необходимо определить – причина поломки в датчике, расположенном в баке, либо в указателе. Для этого снимите разъем, подключаемый к топливной секции (находится у лючка бензобака, доступ к которому в большинстве случае есть с салона). По схеме электропроводки вашей модели авто определите, какой из проводов идет на указатель приборной панели. Включите зажигание, после чего через контрольную лампу подайте в соответствующий пин разъема минусовой потенциал. Если стрелка указателя стремительно направилась вверх, значит, проблема в датчике. Для дальнейшей диагностики необходимо доставать топливную секцию. Мультиметр позволит измерить сопротивление потенциометра.

Схема соединений панели приборов ваз 2110, ваз 2111, ваз 2112 (вид с обратной стороны):

1. Контрольная лампа резерва топлива;
2. Лампы освещения комбинации приборов;
3. Контрольная лампа правого поворота;
4. Контрольная лампа левого поворота;
5. Резервная контрольная лампа;
6. Указатель температуры охлаждающей жидкости;
7. Контрольная лампа наружного освещения;
8. Контрольная лампа воздушной заслонки карбюратора;
9. Контрольная лампа давления масла;
10. Контрольная лампа стояночного тормоза;
11. Контрольная лампа заряда аккумуляторной батареи;
12. Тахометр;
13. Контрольная лампа «CHECK ENGINE»;
14. Спидометр;
15. Контрольная лампа уровня тормозной жидкости;
16. Контрольная лампа аварийной сигнализации;
17. Контрольная лампа дальнего света фар;
18. Указатель уровня топлива. Штекеры 2, 3, 8, 9 в колодке Х2 являются выводами спидометра 14

Температура:

Когда стрелка указателя находится постоянно в начале шкалы, при включенном зажигании отсоедините провод от датчика указателя температуры и соедините наконечник провода с «массой». Если при этом стрелка отклонится, то, следовательно, неисправен датчик температуры ваз 2110, ваз 2111, ваз 2112 и его необходимо заменить. Если стрелка не отклонится, снимите приборную панель ваз 2110, ваз 2111, ваз 2112 и, не отсоединяя от панели проводов, включите зажигание и соедините с «массой» левый вывод указателя температуры, который соединяется со штекером 5 (см. рис. 7-49) белой колодки (Х1). Отклонение стрелки в этом случае укажет на исправность прибора и на повреждение провода, соединяющего датчик и указатель. Когда стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоедините провод от датчика температуры ваз 2110, ваз 2111, ваз 2112. Если при этом стрелка вернулась к началу шкалы, то неисправен датчик. Если стрелка остается в красной зоне, то или провод имеет замыкание с «массой», или поврежден прибор. Исправность прибора можно проверить, отсоединив от комбинации приборов автомобилей белую колодку (Х1) проводов и соединив с «массой» штекер 1 и с клеммой «плюс» аккумуляторной батареи штекер 10 белой колодки комбинации приборов ваз 2110, — 2111, — 2112. В этом случае у исправного прибора при включенном зажигании стрелка должна быть в начале шкалы. Топливо:

Методика проверки аналогична описанной выше. Когда стрелка указателя ваз 2110 — 2112 постоянно находится в начале шкалы и не отклоняется после замыкания с «массой» наконечника розового провода, отсоединенного от датчика уровня топлива ваз 2110, ваз 2111, ваз 2112, то необходимо проверить прибор. Для этого снимите комбинацию приборов ваз 2110, ваз 2111, ваз 2112 и, не отсоединяя от нее провода, включите зажигание и соедините с «массой» правый вывод указателя, который соединяется со штекером 10 красной колодки (Х2) проводов. При исправном приборе стрелка должна отклоняться до конца шкалы. Если стрелка указателя уровня топлива постоянно находится против о, то исправность прибора можно проверить, отсоединив от приборной панели ваз 2110, ваз 2111, ваз 2112 красную (Х2) колодку проводов. В этом случае у исправного прибора при включенном зажигании стрелка должна находиться против о.

Как предотвратить проблему

Предотвратить поломку датчика практически невозможно, так как механический износ секторов или поплавка — абсолютно естественное явление. Поэтому, если стрелка индикатора начинает вести себя странно, а проверка выявила проблемы с датчиком, лучше заменить его в сборе, благо что его цена не очень велика.

Это же утверждение верно и при поломке самого индикатора. Сервисные работы по предотвращению поломки этого прибора не предусмотрены — только замена при выявленной неисправности. Проблемы с электропроводкой,в том числе и с разрывом провода, ведущего от датчика уровня топлива к указателю, также решается заменой провода.

Как проверить и заменить блок датчика топлива?

Вообще, неисправность блока датчика топлива чаще всего заключается либо в самом датчике, либо в элементарном разрыве проводки датчика. Также бывает, что указатель уровня топлива на приборной панели всегда показывает, якобы бак полон, хотя автомобиль уже прошёл некоторое достаточно большое расстояние и, очевидно, использовал некоторое количество топлива, и потому бак в принципе не может быть полным. Причиной этому может быть неисправность в изоляции электропроводки, в результате чего возникает короткое замыкание и к считывающему устройству поступает всегда максимальное напряжение.

Итак, для того, чтобы проверить и снять/установить блок датчика топлива, давайте сначала разберёмся, как выглядит и из чего он состоит.

Где найти блок датчика топлива?

Блок датчика чаще всего может быть установлен на верхней или боковой стенке резервуара топливного бака. Часто его бывает нелегко найти, особенно, если он находится сверху, однако, чаще всего к нему предусмотрен доступ через специальное окошко, и Вам, возможно, придётся разобрать обшивку или снять заднее сиденье для доступа к этому окошку.

Большинство датчиков имеют округлую форму. Обычно топливопровод (топливная трубка, через которую бензонасосом бензин высасывается в сторону капота) соединена с ней. Также почти всегда Вы найдёте электрическое соединение на блоке датчика уровня топлива, а иногда и второй провод, служащий для сигнальной лампы низкого уровня топлива. Убедитесь, что соединение не разорвано и не является слабым, а также что проводка не перегнулась и не преломилась, нарушая изоляцию и вызывая короткое замыкание либо просто имея слабый контакт.

Как проверить блок датчика уровня топлива?

Попросите помощника, чтобы тот смотрел на указатель уровня топлива на приборной панели, пока Вы будете тестировать с блоком датчика, а затем включите зажигание. Отсоедините проводку из блока отправителя и чиркните ей по любому оголённому неокрашенному месту на кузове. Если Ваш помощник говорит, что при этом стрелка уровня топлива на панели приборов подскакивает до уровня полного бака, в то время как бак только наполовину полон, то это не электрическая неисправность, но, возможно, механическая неисправность в блоке датчика, такая как отсоединившийся от своего рукава поплавок.

Если игла не двигается вообще, то это может означать разрыв проводки и отсутствие контакта датчика с указателем. Проверьте проводку, ведущую к датчику сначала на предмет механических повреждений, а затем с помощью тестера (мультиметра) цепи — один провод подключите к проводу, отделённому от блока датчика, а другой — к терминалу на датчике.

Как заменить блок датчика топлива?

Помните, что пустой бак может быть намного опаснее, чем полный. В нём всегда есть пары бензина, даже если он был пуст в течение нескольких месяцев, которые могут взорваться от кратковременного тепла или всего одной искры. Поэтому перед выполнением любых ремонтных работ с бензобаком, позаботьтесь о том, чтобы рядом с баком не было оголённых проводов и других источников тепла, искры или открытого огня.

Блок датчика уровня топлива снимается со стенки бензобака, и в результате снятия в баке остаётся отверстие. При снятии блока датчика, позаботьтесь также, чтобы не погнуть рычаг поплавка. Это приведёт к тому, что датчик будет давать ложные показания. Если датчик находится в стороне бака, удаление его может привести к тому, что топливо вытечет из бака. Вы должны быть уверены, что уровень топлива значительно ниже отверстия, куда установлен датчик, и это трудно установить достоверно, особенно, если датчик не работает.

Почти все автомобили имеют сливную пробку снизу бака. В противном случае, попробуйте опустошить бак, отсоединив шланг подачи топлива. Если бак не опустеет через эту трубу, может быть возможным откачать топливо через заливное отверстие, но, скорее всего, Вам не даст этого сделать антисифон — сеточка в горловине бака и/или фильтр в ней же.

Демонтаж и монтаж блока датчика

В первую очередь отсоедините топливопровод, если это необходимо, блокируя его чем-либо, подходящим под размеры трубки, чтобы не вытекало топливо. Если у Вас две трубки, пометьте их так, чтобы не перепутать затем при установке. Затем отключите проводку от датчика.

Чаще всего блок датчика может быть прикреплён к баку ​с помощью винтов или болтов и гаек по краю. Открутите их очень осторожно — помните, что одна сорванная шпилька, винт или гайка может означать замену всего бензобака.

Распространенные поломки

Если стрелка уровня горючего работает некорректно, то причиной неисправности может быть:

1. выгорание предохранителя;
2. потеря контакта в электрической цепи;
3. проблемы с индикатором приборной панели;
4. поломка поплавка или скользящего контакта.

Проблемы с датчиком топлива появляются на авто либо после поездок по пересеченной местности, либо зимой, когда на участки электрической цепи попадают агрессивные вещества (реагенты). Химические и механические воздействия окисляют контакты, приводят к заломам или трещинам в местах пайки. Если с окислением контактов можно справиться путем простой зачистки, то при разрыве электрической цепи проводов их придется перепаять или полностью заменить.

Отсоединение поплавка от скользящего контакта приводит к тому, что стрелка уровня топлива всегда находится в верхнем (максимальном) положении. Когда указатель горючего постоянно «дрожит», то частично изношена резистивная дорожка. Поскольку машины обычно ездят с топливным баком, заполненным на 30-70%, то именно в данном диапазоне происходит механический износ. В таком случае рекомендуется демонтировать старый аналог и установить исправное устройство. Аналогичную процедуру следует произвести с предохранителем датчика уровня топлива, если он перегорел.

Как проверить датчик давления топлива

В зависимости от того какая система топливоподачи используется для авто существует три способа проверки датчика на работоспособность без демонтажа топливной рейки:

• механический способ для авто старого образца с резиновыми шлангами сброса топлива для бензиновых ДВС;
• мультиметром;
• манометром.

Демонтаж рейки и последующая диагностика регулятора более надежный способ проверить качество смеси, поскольку вместе с ДДТ проверяются все смежные узлы и проводка. Диагностику в большинстве вариантов проводят на СТО, поскольку потребуется использовать специальный стенд. Самостоятельная диагностика в гараже без демонтажа рейки требует наличия тестера и проводится за 15 минут.

Механическая диагностика регулятора старого образца

Для бензиновых ДВС в системе топливоотвода которых используется резиновый патрубок, датчик расположен на входе в насос. Проверка проводится только на непрогретом моторе.

• Завести двигатель.
• Запомнить характер его работы (неисправный датчик дает троение мотору).
• Пережать плоскогубцами на 1–3 секунды патрубок отвода топлива.

Если неисправность находится в регуляторе, двигатель восстановит свою работу, обороты становятся плавными, пропадают рывки. Если после того, как закрыт отводной патрубок, мотор продолжает работать некорректно, неисправность может находиться в забитых фильтрах, изношенных контактах, датчик при этом исправен.

Диагностика мультиметром

С помощью тестера проверяют работоспособность РДТ и качество питания от колодки. Проверка электросигнала на колодку проводится по шагам.

• Снять с датчика колодку.
• Перевести мультиметр в режим измерения напряжения.
• Установить черный вывод тестера на «минус», красный щуп присоединить к разъему колодки.

Если проход у электричества на датчик ничего не мешает, нет потери напряжения, на экране тестера высветится значение 5 В. Допустимое отклонение ±1 %.

Вторым этапом проверяется качество выходного сигнала от электрической части регулятора. Проверка сигнала от датчика по шагам.

Черный щуп от тестера присоединяется на минусовый вывод АКБ, красный щуп соединяется с сигнальный провод регулятора (чаще провод расположен в колодке посередине в красной оплетке).

Завести мотор, дать поработать 1 минуту на минимальных оборотах холостого хода. В таком режиме оборотов выходное напряжение на ДДТ должно оставаться минимальным 1.3 В.

При увеличении оборотов параметр напряжения от датчика должен увеличиваться до 5 В. Если узел неисправен, на самых высоких оборотах показания могут значительно отличаться как в большую (в 10 % случаев) так и в меньшую сторону. Это приводит к тому, что насос начинает нагнетать топливо и переходит на аварийный режим работы.

Проверка манометром

Для проверки датчика на работоспособность используют манометр, прибор для измерения давления в рампе и патрубках топливной системы, давления воздуха в шинах и прочее. Перед проверкой манометром необходимо отсоединить с системы вакуумный шланг и подключить прибор между штуцером и топливным патрубком.

Перед диагностикой необходимо уточнить значение давления для конкретного автомобиля по мануалу. Рабочее давление для бензиновых моторов колеблется в пределах 2.5–3 Атм. В процессе перегазовки давление опускается на 1–2 % от нормы, исправный клапан удерживает значение в рамках допустимого.

Возможные неполадки датчика уровня топлива

Эксплуатация автомобиля сопровождается поломками многих узлов и агрегатов и датчик, контролирующий расход топлива, не является исключением. Нарушения в его работе могут проявляться как полным отказом, так и погрешностями предоставляемой информации.

Неисправность в показателях

Своевременно выявить нарушения работы контрольного топливного узла позволят следующие признаки:

• стрелка-указатель уровня горючего не статична, находится в постоянном движении, дергается, может прыгать;
• при уверенной заправке «до полного бака» указатель уровня топлива будет показывать частично наполненный или пустой бак;
• при работающем моторе стрелка не отклоняется до фактического уровня бензина (солярки), находится в исходном положении;
• проблема может выглядеть как отсутствие предупреждения контрольной лампочки о предельно низком уровне топлива.

Всегда необходима диагностика. В некоторых случаях, например, если указатель не реагирует на запуск двигателя, возможно, перегорание предохранителя или потеря контакта на одном из питающих проводов (проверяется тестером), других – неисправность следует искать в механической части датчика.

Неисправность механизма

Некорректная работа механизма датчика может быть связана со следующими причинами:

• Поплавок потерял герметичность, и во внутреннюю полость поступило топливо. В этом случае независимо от наполненности бака, датчик проинформирует о его частичном наполнении или отсутствии топлива. Неисправность устраняют заменой поплавка или контрольного узла целиком.
• Нарушение геометрической формы проволочного держателя. Оно будет влиять на подвижность поплавка, и приборы начнут барахлить. Деформация происходит при длительной эксплуатации авто на неровной дороге или в условиях пересеченной местности в результате которой на механизм воздействует ударная нагрузка. Устранение неисправности представлено приданием держателю первоначальной формы.
• Повреждение корпуса прибора, сопровождающееся падением сопротивления. Это происходит при длительной эксплуатации с использованием топлива низкого качества, независимо от того инжекторный, карбюраторный двигатель, или ударных нагрузках в авариях. При этом показания контрольного индикатора будут занимать позицию максимально заполненного бака или находится в положении «ноль».
• Выход из строя резистивных элементов. Приборы контроля будут врать так же как в вышеприведенном случае. Прибор будет обманывать до полной замены узла.
• Нарушения крепления датчика к баку автомобиля. Последствия представлены тем, почему в салоне и багажнике машины ощущается характерный бензиновый или дизельный запах топлива.

Важно! Периодические контрольные осмотры состояния контактов электрических проводов, надежности крепления датчика, решают вопрос своевременного выявления неверно работающей системы контроля наполненности бака.

Признаки неисправностей: почему датчик неправильно показывает?

Основные признаки и причины неполадок, при которых может потребоваться ремонтировать или поменять контроллер:

1. Значения топлива находятся на нуле. Проблема в работе фирменного устройства или «самоделки» заключается в выходе из строя или повреждении ограничительного элемента хода поплавка.
2. Указатель на датчике приборной панели передвигается, но в итоге возвращается на нулевую отметку. В таком случае пользователю нужно чинить или проверять состояние обмотки контроллера и надежность контакта между регулятором и токосъемником.
3. На приборной панели резко передвигается стрелка, возникают колебания в указателях объема горючего. Как правило, датчик «глючит» по причине критического износа контактных элементов.
4. При запуске силового агрегата указатель горючего не может подняться выше нулевого порога. Такая проблема обычно обусловлена сбоями в работе электроники авто. Нужно выполнить диагностику кабелей на предмет возможного повреждения или разрыва. Также надо убедиться в высокой надежности соединений. Пользователь должен удостовериться в том, что предохранитель регулятор целый и не перегорел.
5. На приборной панели не загорается индикатор пониженного объема горючего. Эта проблема обычно обусловлена поломкой устройства, выходом из строя его внутренних компонентов.
6. Показания, подающиеся регулятором, неправильные. Причина, по которой датчик «врет», обычно состоит в плохой герметичности на поплавке, что может быть связано с наличием дополнительного сопротивления. Оно может возникнуть в результате окисления контактов, плохого соединения с заземлением, присутствия окисла, образования отложений на резистивном слое. Неверные показания могут быть обусловлены дефектом листьев поплавка, что приводит к наполнению его горючим. Такая проблема часто связана с появлением налета на направляющем элементе.

Как проверить датчик уровня топлива мультиметром

Хороший мануал по выявлению неисправностей ДУТ. ИСТОЧНИК с картинками

Если на Ваз 2108 2109 21099 не работает указатель уровня топлива, то необходима проверка датчика уровня топлива. ДУТ — датчик уровня топлива располагается в бензобаке и представляет собой рычажок на котором закреплен поплавок. В зависимости от уровня топлива в баке поплавок двигается вверх-вниз, при этом рычажок перемещается по реостату датчика изменяя его сопротивление. Датчик уровня топлива для высокой и низкой панели внешне ничем не отличаются, но у них немного разные сопротивления. У высокой панели приборов — сопротивление от 238 до 262 Ом стрелка уровня должна располагаться в начале шкалы. Затем при уменьшении сопротивления и приближение его к значению 59-71 Ом, стрелка находится в середине шкалы. При 17-23 ом, стрелка перемещается в начало шкалы, что будет соответствовать полному баку топлива Ваз 2108 2109 21099 . Для указателя на низкой панели приборов, значения сопротивления немного отличаются: Сопротивление 285-335 ом — стрелка находится в начале шкалы. Сопротивление 100-135 ом — в середине шкалы, что соответствует половине бака. Сопротивление 7-25 ом — в конце шкалы, топливный бак полный. Поэтому в продаже датчики уровня топлива бывают для высокой и низкой панели. У инжекторных моделей датчик топлива располагается в бензонасосе, но принцип действия у него такой же. Исходя из написанного выше самое первое что нужно сделать если не работает указатель уровня топлива

это проверить сопротивление датчика: 1) Снимаем заднее сидение и откручиваем защитную крышку. 2) Отсоединяем провода от датчика топлива. 3) Откручиваем датчик уровня топлива и осторожно достаем его из бензобака. 4) Теперь с помощью мультиметра в режиме омметра замеряем сопротивление датчика при различных положениях поплавка: поплавок висит под собственным весом — сопротивление должно быть около 280-330 Ом. Поднимаем поплавок до упора вверх — сопротивление должно быть 7-20 Ом. Цифры приведены для низкой панели приборов. 5) Если при движении поплавка датчик не меняет своего сопротивления или оно существенно отличается от необходимого, то такой датчик необходимо заменить. 6) Если датчик исправен внимательно осматриваем разъем датчика, провод на массу от датчика. Не должно быть окисей и ржавчины. Так как датчик уровня топлива Ваз 2108 2109 21099 — это переменное сопротивление, то окись и плохой контакт мешают его правильной работе.

Как отремонтировать ДАУТ на Ланосе

Если найти в продаже датчики аварийного количества бензина на Ланос не удается, хотя они продаются отдельно, то можно отремонтировать ДАУТ самостоятельно. Для этого понадобится купить терморезистор на 100 Ом. Принцип ремонта ДАУТ на Ланосе заключается в выполнении следующих действий:

Снять корпус датчика, и разобрать его

Установить крышку на место, и зафиксировать ее боковыми гранями корпуса. К крышке припаять вторую ножку резистора.

После этого припаять провода, и установить деталь на место. На этом ремонт датчика аварийного уровня топлива завершен, и остается только установить его на место, и проверить исправность функционирования.

Как проверить датчик уровня топлива тойота

Настал тот день когда у меня дошли руки до ремонта. Когда купил авто лампа указателя низкого уровня топлива не горела. Решил разобраться почему, сначала полез проверить лампу в щитке, оказалась рабочая. Далее нашел схему и продолжил проверять, снял задний диван и скинул фишку, скрепкой проверил целостность цепи замкнув скрепкой контакты 1 и 3 (нарисовал сам схему для полного понимания).

Лампа загорелась, из этого следовало что неисправен термистор (это резистор, сопротивление которого меняется от температуры. Термисторы бывают двух типов: с положительным и отрицательным температурным коэффициентом. У терморезистора с положительным коэффициентом при повышении температуры сопротивление возрастает, а с отрицательным коэффициентом — уменьшается.) В нашем случае это термистор с отрицательным коэффициентом ( на картинке обведены 2 варианта что нам подходят.)

Вытащив стакан из бака я принялся разбирать колбу в которой установлен термистор. Когда вскрыл стало все понятно, он разрушился от перегрева. На картинке обведен красным кружком.

Теперь осталось дело за малым найти термистор. Искал такой B57891-M 102-J, 1kOm, 5%, NTC. Не нашел, решил поискать аналог вот такой B57164-K 102-J, 1kOm, нашел на сайте одного продавца, цена 30р за штуку.

Сходил купил и принялся выпаивать старый. Процесс пайки описывать не буду. Вообщем после пайки пошел проверять и ставить все на место. Принес подключил фишку опустил в бак, включил зажигание, стрелка поползла вверх, приподнял весь стакан чтоб проверить лампу, прошло 5мин а лампа не хотела гореть, уже подумал что перегрел термистор и он крякнул. Принял решение установить все на место и посмотреть что будет когда стрелка будет на уровне буквы Е. Прошло 4 дня в баке уже осталось мало бензина, я припарковал машину в горку, и пошел по делам, когда пришел завел машину, и о чудо лампа загорелась но не в полный накал а так тускло еле видно. Поездил немного загорелась лампа, я решил проверить как она вообще работает, заглушил двигатель, включил зажигание заводить не стал, ждал 5 мин лампа не загоралась.Завел, прошла где то минута и лампа загорелась, получается что лампа горит только когда двигатель работает.

Когда не работает датчик топлива, то водитель не сможет рассчитать на сколько ему хватит того топлива что находится в баке. Плюс стрелка, которая показывает пустой бак, несомненно нервирует. В зависимости от типа датчика уровня топлива (ДУТ) чаще всего причинами могут быть истирание резистивных элементов, повреждение поплавка на рабочем рычаге либо проблемы с проводкой. Однако есть и другие, о которых также стоит знать. Зачастую проверку и элементарный ремонт датчика можно провести в гаражных условиях. А вот для диагностики электронных ДУТ придется обращаться за помощью в автосервис.

Где находится датчик уровня топлива

Чтобы понять почему датчик топлива показывает неправильно либо не работает вовсе, необходимо узнать где он стоит. Правда тут особого секрета нет, ведь естественно он находится непосредственно в топливном баке. Единственная разница, которая может быть это вариант его исполнения. В зависимости от конструкции он может быть встроен в топливный модуль, который представляет собой единое устройство, состоящее из датчика топлива, обратного клапана, топливного насоса и фильтра (у инжекторных двигателей), либо устанавливаться отдельно посередине/сбоку бензобака отдельно или же вкручивается отдельным устройством в бак если это дизельный автомобиль.

Типы датчиков уровня топлива

В автомобилях может использоваться один из трех основных типов датчиков уровня топлива. А именно:

• Рычажный. Относится к типу поплавковых датчиков. Это самый старый и простой тип данного устройства. Состоит из потенциометра (реостата — переменного резистора), рычага, и подвешенного на него поплавка. Преимущество поплавкового датчика — простота и надежность конструкции, а также низкая цена. Недостаток — большая погрешность прибора. Кроме этого, во время езды машины по неровной дороге зачастую стрелка прибора на панели колеблется, отражая тем самым движение топлива в баке.
• Трубчатый. Также является поплавковым. Конструкция состоит из полой трубки, поплавка, направляющей стойки, сигнального провода (или проводов) а также контактной группы. Обеспечивает достаточно высокую точность показания уровня топлива, поскольку поплавок находится в ограниченном пространстве (внутри полой трубки). Достаточно распространенная модель датчика уровня топлива.
• Электронный. Это самый новый тип датчика, устанавливаемый на современные автомобили, имеет собственный блок управления. Его другое название — бесконтактный, что обусловлено принципом действия. Так, рабочий рычаг непосредственно находится на поверхности топлива, а считывающее устройство соединено с ним посредством магнитного поля. Погрешность у таких приборов минимальна и не превышает 1%, а зачастую гораздо меньше.

Обратите внимание, что даже современные датчики зависимы от качества контактов на разъемах (в частности, условий эксплуатации и обслуживания). Поэтому выйти из строя может любой из перечисленных типов ДУТ.

Принцип работы датчика уровня топлива

В зависимости от принципа работы датчиков будут немного отличаться и неисправности которые могут с ними возникать. Рассмотрим схему работы датчика уровня топлива каждого из видов.

Поплавковый рычажный ДУТ

Принцип работы датчика уровня поплавкового типа основан на использовании реостата. К его центральной части прикреплен рычажок, на конце которого располагается поплавок. В зависимости от уровня топлива в баке поплавок будет перемещаться передвигая соответственно, и рычажок реостата по контактной дорожке. Во время такого движения будет изменяться сопротивление, что фиксируется электросистемой автомобиля. Соответственно, стрелка на приборной панели будет перемещаться в соответствии с указанным сопротивлением на реостате. К слову, при определенном положении поплавка, а значит, и значении сопротивления на реостате будет загораться контрольная лампа на приборной панели, указывающая на то, что в баке осталось мало топлива и необходима дозаправка.

Для наглядности рассмотрим работу датчика уровня топлива на примере автомобилей ВАЗ-2108/ВАЗ-2109, ВАЗ-21099. У них в конструкции могут использоваться два датчика — для высокой и низкой приборной панели. Конструкционно они похожи, однако имеют различное рабочее сопротивление. В частности, для датчика высокой панели значение сопротивления от 238 до 262 Ом означает, что топливный бак пуст. При сопротивлении 59…71 Ом стрелка топливного прибора находится приблизительно посередине (соответственно, и бак значит наполовину наполнен). Если же сопротивление находится в пределах 17…23 Ома, то это означает, что бак машины залит полностью.

Что касается датчика для низкой панели, то тут ситуация аналогичная. Так, при сопротивлении 285…335 Ом стрелка указывает на пустой бак. При 100…135 Ом стрелка будет соответствовать половине, а при значении 7…25 Ом — в конце шкалы, указывать, на полностью заправленный бак.

Указанные сопротивления важны в контексте проверки датчика, поскольку при выходе его из строя первое, что нужно сделать — выполнить проверку внутреннего сопротивления датчика с помощью электронного мультиметра.

Обратите внимание, что указанные значения сопротивлений актуальных лишь для перечисленных моделей ВАЗ. Для других же машин соответствующие значения необходимо искать дополнительно в прилагаемой к ним технической документации (мануалу). Однако даже эти показатели можно использовать как ориентир!

Трубчатый ДУТ

Конструкция датчика основывается на корпусе с направляющей стойкой (собственно, трубка), на другом конце которого расположен провод с контактной группой (фишкой). Также в конструкции есть поплавок с контактными кольцами, расположенный внутри полой трубки. Фланец корпуса крепится с помощью крепежных болтов на верхней стенке топливного бака. К слову, это является недостатком подобного типа датчиков и накладывает ограничение на его использование. В частности, датчики трубчатого типа можно устанавливать лишь на баки, высота которых достаточно велика.

Алгоритм работы трубчатого датчика уровня топлива следующий:

• На трубке, которая касается дна, в нижней ее части, есть отверстие (или два), через которое топливо поступает во внутрь.
• Расположенный внутри трубки поплавок имеет контактные кольца и при движении по трубке с изменением уровня топлива в баке изменяется и сопротивление. Измерение сопротивления происходит по одному или двум контактных проводах расположенных вдоль направляющей трубки.
• Движение поплавка на поверхности топлива естественным образом меняет значение электрического сопротивления на контактном проводе при подаче на него питания.
• В момент, когда поплавок находится в верхнем положении (бак полностью заполнен) задействуется небольшой отрезок контактного провода, соответственно, значение сопротивления минимально. В момент же, когда бак пустой — поплавок находится в нижней крайней точке, соответственно, длина сигнального провода максимальна, что соответствует и максимальному электрическому сопротивлению.

Сопротивление датчика уровня топлива будет отличаться у различных машин, поэтому при измерении нужно пользоваться технической документацией.

Электронный ДУТ

• Основная часть датчика находится в герметичном корпусе. С топливом соприкасается лишь магнитный датчик (MAPPS) и его рычаг.
• Движение поплавка с магнитом происходит по сектору, определенному металлическими пластинами разной длины. Сигнал, соответствующий определенному уровню топлива в баке формируется зависимо от положения магнита на отдельной пластине.

Указатель уровня топлива в данном случае формируется по дискретному методу поскольку амплитуда сигнала обратной связи будет меняться от отрезка к отрезку который проходит магнит. В зависимости от модели конкретного датчика значение амплитуды сигнала и прочая техническая информация, отличается. Погрешность работы такой системы не превышает 0,5%…1% но и стоимость значительно выше обычной контактной системы, поэтому устанавливаются данные ДУТ лишь на машины бизнес и премиум класса.

Неисправности датчика уровня топлива

Внешне неисправности датчика уровня топлива проявляются одной из следующих ситуаций:

• стрелка на приборе постоянно находится в движении, дергается, прыгает в крайние положения;
• при полном топливном баке стрелка показывает его частичную заправку либо же вообще что он пуст;
• при включенном зажигании стрелка на приборе находится на нулевой отметке при условии, что топливо в баке гарантированно есть;

Если у вас появились подобные проблемы значит не работает датчик уровня топлива, а вот если движение стрелки не упало в ноль, а лампа сигнала минимального остатка не загорелась либо напротив горит и при наполненном баке, то это свидетельствует о неисправностях самой приборной панели.

На автомобилях управляемых ЭБУ о наличии проблем с ДУТ можно узнать по зафиксированным в ОЗУ блока кодов ошибок для этого достаточно подключить диагностический сканер для считывании памяти и проверки параметров датчиков различных систем.

Ошибки датчика уровня топлива

Номера основных ошибок что соответствуют неисправностям датчика уровня топлива:

Причины неисправности

Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:

Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.

Как проверить датчик уровня топлива

Первое, что нужно сделать при проверке любого датчика уровня топлива — проверить приходит ли к нему питание через предохранитель. В случае, если конструкция автомобиля не предполагает открытый доступ к датчику, в таком случае нужно воспользоваться электросхемой автомобиля и подключиться к соответствующим выводам на колодках. Для этого нужно будет использовать кусочки проводов. Если же доступ есть (обычно через багажник или под задним сидением), то необходимо отключить фишку от датчика и далее воспользоваться электронным мультиметром для проверки либо контролькой.

Чтобы понять к каким контактам нужно подключатся используйте схему электропроводки, если же дело с обычным резистивным датчиком уровня инжекторного авто, то в качестве ориентира можно смотреть на сечение проводов подходящих к колодке — на бензонасос провода всегда толще, чем на датчик. В общих чертах алгоритм проверки будет следующим:

• Одним щупом тестера прикоснуться к плюсовому выводу на фишке, а другим — к минусовому либо корпусу автомобиля (желательно выбирать место, где лакокрасочного покрытия или нет совсем или оно минимально).
• Если питание приходит — мультиметр покажет +12 Вольт (в стандартных легковых автомобилях).

Если питания нет — для начала нужно проверить целостность предохранителя, а потом целостность проводов плюса и минуса. Когда же питание есть, но датчик топлива показывает некорректные данные, необходимо продолжать проверку и убедиться, в чем дело — в датчике или проводке.

Проверка датчика уровня топлива по универсальному методу

После проверки, приходит ли питание от предохранителя на датчик топлива, необходимо проверить как работу самого датчика, так и сигналы, отходящие от него на потенциометр на приборной панели, то есть, прибор уровня топлива.

Проверку поплавкового или трубчатого датчика уровня топлива имеет смысл начать с универсального метода. Он выполняется в двух вариантах — когда стрелка постоянно находится в начале шкалы и когда стрелка находится постоянно в конце шкалы. Начнем с первого. Для этого необходимо:

• Обеспечить доступ к контактной группе датчика на топливном баке.
• Включить зажигание.
• Разорвать цепь сигнального провода (используя дополнительные провода).
• Наблюдать за поведением указателя уровня на панели приборов.

Если стрелка постоянно находится в конце шкалы, то проверка датчика выполняется по следующему алгоритму:

Для более точной диагностики датчик уровня топлива лучше проверять его в снятом состоянии.

В процессе демонтажа следите за тем, чтобы мусор с крышки или ободка уплотнителя не попал в топливный бак. Поэтому перед демонтажом желательно протереть ветошью пыль и грязь на крышке топливного модуля.

Как проверить рычажный датчик уровня топлива мультиметром

Конкретный пример как проверить рычажный датчик уровня топлива поплавкового типа в снятом состоянии рассмотрим на основе автомобилей ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099. Алгоритм проверки будет следующим:

• Включаем мультиметр в режим измерения сопротивления.
• Подключаем к выводам датчика щупы и двигаем резистивным рычагом по дорожке. Сопротивления при различных режимах должно постепенно изменяться.
• Так, если поправок висит внизу под собственным весом (соответствует пустому баку), то сопротивление на датчике должно быть в пределах 238…262 или 285…335 Ом в зависимости от того, какой используется датчик. Если поднять поплавок вниз, то сопротивление должно снизится до 17…23 либо 7…25 Ом. На практике указанные значения могут НЕЗНАЧИТЕЛЬНО отличаться. Если показания отличаются значительно, не меняются или же меняются скачкообразно в процессе движения поплавка — скорее всего, датчик неисправен.

На других автомобилях (или при использовании других датчиков) алгоритм проверки будет таким же, однако предварительно необходимо знать номинальное значение сопротивлений установленных датчиков. Это можно найти в инструкции к ним либо в технической документации к автомобилю (мануалу).

Обратите внимание, что если датчик уровня топлива исправен, а указатель на приборной панели все равно работает некорректно либо не работает вовсе — значит, неисправен сам указатель. Зачастую ремонт связан с заменой (или добавлением) подстроечного резистора. Это требуется для того, чтобы скорректировать вышедшее из строя сопротивление на самом приборе.

Ремонт датчика уровня топлива

В первую очередь необходимо понимать, что ремонт датчика уровня топлива невозможен без его демонтажа с посадочного места.

Когда возникли неисправности в электрической цепи датчика, обычно проблемы возникают на контактах. Соответственно, их нужно почистить и подтянуть. Также желательно смазать их специальной смазкой. Повреждены провода — желательно заменить на новые (можно целым жгутом). Однако если повреждение изоляции незначительное, то можно воспользоваться для ремонта изолентой или термоусадкой для проводов.

Если в трубчатом датчике загрязнилась направляющая трубка — значит, ее нужно почистить и смыть налет с помощью спрея с очистителем. Заодно можно почистить и сигнальные провода, расположенные вдоль трубки.

Недостатком электронного датчика уровня топлива является его неремонтопригодность. По крайней мере, в гаражных условиях. Поэтому, если данный узел вышел из строя — обратитесь за помощью в автосервис либо к официальному представителю автопроизводителя вашего автомобиля.

Эксплуатировать автомобиль становится крайне неудобно, если врет или не работает указатель уровня топлива на приборной панели. Чтобы не попасть в безвыходную ситуацию с пустым баком, водителю приходится записывать показания одометра и вычислять приблизительный пробег по расходу горючего. Другой вариант – постоянно возить в багажнике запасную канистру, наполненную бензином или соляркой. Избавление от перечисленных неудобств — поездка на автосервис либо самостоятельная диагностика и устранение неисправности.

Как функционирует прибор?

Чтобы самому разобраться в проблеме, нужно понимать, как осуществляется замер уровня горючего и передача информации указателю прибора. Схема, реализованная в большинстве транспортных средств, включает следующие основные элементы:

• поплавок, изготовленный из легкого полимера, погружен в бензобак и зачастую совмещен с блоком насоса;
• датчик бензина – потенциометр (иначе – реостат) рычажного типа;
• стрелка указателя со шкалой;
• соединительные провода.

Во многих современных автомобилях к системе подключен электронный блок управления.

Классический реостат представляет собой открытую катушку из проволоки повышенного сопротивления. Рычаг, оснащенный контактом и прикрепленный к поплавку, поднимается либо опускается вместе с уровнем горючего в баке, а контакт перемещается по виткам обмотки. Классическая схема работает просто:

1. Реостат и стрелочный прибор включен в цепь последовательно, оба питаются от автомобильной бортовой сети.
2. При перемещении поплавка с рычагом сопротивление потенциометра меняется.
3. Изменение сопротивления вызывает повышение либо снижение силы тока в цепи, на что реагирует стрелка указателя. Шкала проградуирована по значениям сопротивления, соответствующим наполнению бензобака.

Обновленная версия системы работает с участием контроллера. Стрелка уровня топлива получает обработанный цифровой сигнал от электронного блока, подающего питание на потенциометр. Принцип работы не меняется, но схема позволяет получать более точные показания.

Распространенные неполадки

Система контроля над объемом топлива в бензобаке подвержена таким неисправностям:

Справка. В некоторых отечественных моделях машин топливный датчик врет еще с завода. Пример – внедорожник Chevrolet Niva первых выпусков, где прибор сильно занижает реальный уровень бензина. Водитель, ориентируясь на указатель, заезжал на заправку, но обнаруживал доверху полный бак.

Причин падения стрелки на ноль встречается несколько:

1. Заедание либо заклинивание рычага.
2. Поплавок потерял герметичность и опустился на дно.
3. Разрыв электрической цепи из-за окислившихся контактов или проблемы с проводкой.
4. Поломка самого индикатора либо рычажного датчика – потенциометра.

Датчик уровня топлива в баке посылает противоречивые сигналы, отражающиеся на приборной панели.

Одна из причин неработающего индикатора минимального уровня – перегоревшая лампочка на панели приборов. Реже встречаются проблемы с концевым контактом, находящимся внутри бака, либо обрыв электропроводки. В новейших системах лампа и вовсе загорается по команде контроллера, когда сопротивление рычажного потенциометра достигнет определенного значения.

Диагностика и способы ремонта

Чтобы осуществить проверку и выявить неисправность, выполните ряд подготовительных работ:

1. Включите зажигание и подсоедините один зажим мультиметра или контрольной лампочки к массе авто.
2. Второй контакт подключите к плюсовой клемме провода, выходящего в технологический проем. Измеритель должен показать напряжение бортовой сети.
3. Снимите плюсовую клемму и замкните ее на массу. Если прибор на панели исправен, стрелка покажет полный бак. Значит, не работает датчик уровня топлива.
4. Если к бензобаку приходит 2 провода, поочередно соединяйте их с массой автомобиля. От одного должна загореться контрольная лампа, от второго – указатель переместиться на максимум. Если наблюдаются перечисленные признаки, меняйте датчик.

Также неисправность датчика уровня топлива можно диагностировать с помощью автомобильного сканера Rokodil ScanX.

После диагностики сканер выдаст следующие коды ошибок: P0460 – P0464. Помимо этого, на некоторых автомобилях с помощью сканера можно провести корректировку уровня или расхода топлива, если система исправна, а показания неточные. Сканер прост в эксплуатации и совместим с большинством автомобилей начиная с 2000 года выпуска.

В том случае, когда на проводах имеется напряжение 12 вольт, но после замыкания на массу стрелочный указатель не реагирует, придется разбирать торпедо и снимать прибор. Аналогичные действия предпринимаются при нерабочем индикаторе минимального остатка бензина.

Самостоятельно проверить обновленную систему, устанавливаемую в машины последних лет, несколько сложнее, простое замыкание клемм ничего не даст. С помощью мультиметра убедитесь, что на проводах присутствует напряжение питания, а затем нужно подключить к ним другой, работоспособный датчик. Если при шевелении поплавка стрелка на приборной панели реагирует, элемент следует заменить.

Тщательная очистка бегунка и витков реостата помогает в том случае, когда банально врет датчик уровня топлива. Подвижный контакт можно аккуратно перегнуть, чтобы он проходил по неизношенной части витков. Очищайте токонесущие полоски потенциометра мягкой тканью, пропитанной спиртом, чтобы не повредить поверхность элемента.

Некоторые неисправности бензинового датчика можно устранить в гаражных условиях:

На данный момент ремонт датчика уровня топлива становится неактуальным. Учитывая стоимость нового элемента, проще и надежнее поменять нерабочую деталь.

Если указатель и измеритель остатка бензина исправен, но стрелка прибора врет, попробуйте произвести регулировку. Аккуратно подогните штангу поплавка в нужную сторону и снова проверьте показания. Чтобы добиться максимальной точности, операцию наверняка придется повторить несколько раз.

К счастью на большинстве современных импортных автомобилях, в случае возникновения подобных проблем не приходится снимать бак, и добраться к топливному элементу, состоящему из насоса, системы фильтров и датчиков, удается через технологическую крышку, доступ к которой, становится возможным после снятия заднего сидения.

Обращаем внимание, что ввиду повышенной пожарной опасности подобных работ настоятельно рекомендуется предварительно отключить от аккумуляторной батареи силовые провода и исключить любые контакты с открытым огнем. Также следует убедиться, что в баке осталось не более 10 литров, так как в противном случае топливо придется сливать.

После откручивания расположенных по периметру винтов снимаем крышку вместе с укрепленной на ней насосом и прочей топливной арматурой. Работая отверткой стараемся не зализать шлицы и не повредить находящийся на штанге подвижный поплавок. Кстати именно негерметичность данного важного элемента и служит причиной многих отказов, которые проявляются в нарушении линейности показаний датчика. Если при осмотре поплавка обнаружена трещина ее устраняют разогретым паяльником.

Определенные проблемы могут возникнуть при откручивании гайки в районе сочленения бака с основной топливной магистралью и здесь, опять же, необходимо стараться не сломать штуцер.

Осматривая составные части насоса, обращаем внимание на степень загрязнения фильтров, а также на целостность конденсатора, отвечающего за снижение уровня электромагнитных помех, возникающих при работе электродвигателя насоса.

Если говорить про датчик аварийного остатка топлива, то его принцип действия этого терморезистора основан на изменении внутренней проводимости датчика при погружении его в охлаждающую среду, а именно бензин. В случае если лампочка минимального остатка упорно не хочет гореть, а все электрические цепи целые, то, скорее всего, данный датчик придется поменять.

При отсутствии явных признаков отказов, а также после их устранения исправность датчика уровня топлива можно проконтролировать, измеряя сопротивление на соответствующих клеммах и медленно и перемещая подвижный контакт. Диапазон измерения для датчиков различного типа и разных марок автомобилей может несколько разделяться, но в любом случае сопротивление должно меняться плавно и без видимых рывков.

После выполнения всех ремонтных работ сборку топливного элемента проводят в обратной последовательности, подключая аккумуляторную батарею в последнюю очередь.

УКАЗАНИЕ: Контрольная лампа недостаточного уровня топлива загорается, когда уровень топлива ниже 9,2 (*1) / 8,3 (*2) л. *1: Для моделей с двигателями 4ZZ-FE, 1ZR-FE, 2ZR-FE *2: Для моделей с двигателями 1ND-TV, 1AD-FTV, 2AD-FHV

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ — ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ)

Отсоедините разъемы E46 и L17.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия
E46-10 (E) — L17-3	Всегда	Менее 1 Ом
E46-25 (L) — L17-2	Всегда	Менее 1 Ом
L17-2 — масса	Всегда	10 кОм или более
E46-25 (L) — масса	Всегда	10 кОм или более

Результат:

Результат	Следующий шаг
NG	А
OK (для моделей с двигателями 4ZZ-FE, 1ZR-FE, 2ZR-FE)	B
OK (для моделей с двигателями 1ND-TV, 1AD-FTV, 2AD-FHV)	C

Отсоедините разъем датчика уровня топлива.

Снимите датчик уровня топлива в сборе.

Убедитесь, что поплавок плавно перемещается между положениями F и E.

Измерьте сопротивление между контактами 2 и 3 разъема в соответствии со значениями, указанными в таблице ниже.

Номинальное сопротивление:

Уровень поплавка	Сопротивление (Ом)
F	13,5-16,5
Между E и F	13,5-414,5 (постепенно изменяется)
E	405,5-414,5

Результат:

Результат	Следующий шаг
OK	А
NG (для моделей с двигателем 4ZZ-FE)	B
NG (для моделей с двигателем 1ZR-FE)	C
NG (для моделей с двигателем 2ZR-FE)	D

Замените щиток приборов новым или исправным.

УКАЗАНИЕ: Нажмите здесь для моделей с кузовом типа «седан», Нажмите здесь для моделей с кузовом типа «хэтчбэк».

Номинальный режим: Восстановилась нормальная работа указателя уровня топлива.

Результат

Результат	Следующий шаг
OK	А
NG (для моделей с двигателем 4ZZ-FE)	B
NG (для моделей с двигателем 1ZR-FE)	C
NG (для моделей с двигателем 2ZR-FE)	D

Отсоедините разъем датчика уровня топлива.

Снимите датчик уровня топлива в сборе.

Убедитесь, что поплавок плавно перемещается между отметками F и E.

Измерьте сопротивление между контактами 2 и 3 разъема в соответствии со значениями, указанными в таблице ниже.

Номинальное сопротивление:

Уровень поплавка	Сопротивление (Ом)
F	13,5–16,5
Между E и F	13,5–414,5 (постепенно изменяется)
E	405,5–414,5

Результат:

Результат	Следующий шаг
OK	А
NG (для моделей с 1ND-TV)	B
NG (для моделей с 1AD-FTV)	C
NG (для моделей с 2AD-FHV)	D

Замените щиток приборов новым или исправным.

УКАЗАНИЕ: Нажмите здесь для моделей с кузовом типа «седан», Нажмите здесь для моделей с кузовом типа «хэтчбэк».

Проверка датчика уровня топлива. 3 способа проверить датчик топлива когда он не работает

Водителю всегда важно знать, на какой пробег ему хватит оставшегося запаса топлива в баке. Расчёт конкретных величин мгновенного или усреднённого пробега, количества литров горючего в баке, резервного километража производит бортовой компьютер, но исходную информацию ему поставляет датчик уровня топлива (ДУТ).

Поскольку форма бака неизменна, то объём имеет известную функциональную зависимость от уровня.

Предназначение указателя уровня топлива в автомобиле

Следует различать указатель и датчик. Первый располагается на приборной панели и представляет собой стрелочный или цифровой указатель.

Цифры в любом случае дублируются аналоговой шкалой, неважно, в виде участка дисплея или отдельного прибора с магнитоэлектрическим приводом стрелки. Это скорее дань традиции, чем необходимость, но так принято.

Указатель связан с датчиком, причём электрические характеристики обоих приборов подобраны таким образом, чтоб погрешность была минимально допустимой в любой точке шкалы.

Это интересно: Почему завоздушена топливная система дизеля

Совсем необязательно иметь линейную характеристику указателя и ДУТ. Более того, они почти всегда нелинейны. Но когда две характеристики накладываются одна на другую, а ним прибавляется дополнительная нелинейность шкалы, то отображаемой информации можно доверять.

В случае компьютерной обработки сигнала датчика за достоверность показаний можно тем более не беспокоиться. Программный контроллер способен реализовать любую самую замысловатую функцию, даже не выражаемую аналитически. Достаточно прокалибровать показания, что и делается при разработке.

Самая сложная форма бака, где в зависимости от положения уровня топлива на перемещение задающего элемента датчика влияют сильно отличающиеся количества жидкости в единицах объёма, задаётся в памяти прибора в виде таблицы.

Более того, владелец всегда может ввести свои поправочные коэффициенты в ходе процедуры индивидуальной настройки для ещё более точного считывания. Так обычно работают универсальные бортовые компьютеры, устанавливаемые в порядке дополнительного оснащения.

Место расположения прибора

ДУТ всегда размещается непосредственно в топливном баке. Его конструкция устойчива к парам бензина или дизельного топлива, а доступ осуществляется через фланец в верхней части бака, обычно объединённый с сервисным отверстием для топливного насоса.

Сам датчик также часто включается в единый с ним модуль.

Виды датчиков уровня топлива

Существует множество принципов преобразования положения в электрический сигнал.

Некоторые фиксируют именно положение уровня жидкости, то есть границы между веществами разной плотности, но вполне возможно измерять и непосредственно объём. Особой необходимости в этом нет, а устройства будут сложнее и дороже.

Различается несколько базовых принципов:

• электромеханический;
• электромагнитный;
• емкостной;
• ультразвуковой.

По способу связи с указателем также могут быть различия:

• аналоговый;
• частотный;
• импульсный;
• кодированный непосредственно по алгоритму шины данных.

Чем проще устройство, тем в больших объёмах оно производится, цена имеет практически решающее значение. Но существуют и специальные применения, например, коммерческие или спортивные, где важнее точность и стабильность.

Устройство и принцип работы

Чаще всего контроль за поверхностью осуществляется при помощи поплавка. Соединяться с преобразователем он может разными способами.

Поплавковый

Самое простое – это соединение поплавка с измерительным потенциометром при помощи рычага. Перемещение положения токосъёмника вызывает изменение сопротивления переменного резистора.

Он может быть в простейшем проволочном исполнении или в виде набора резисторов с отводами и контактными площадками, по которым ходит бегунок, соединённый с поплавком через рычаг.

Такие устройства максимально дёшевы, но и самые неточные. При подключении компьютера их приходится калибровать контрольными заправками известными объёмами топлива.

Магнитный

Можно избавиться от рычага, обеспечив связь потенциометра с поплавком при помощи магнита. Вдоль системы контактных площадок с отводами от плёночных резисторов калиброванного номинала перемещается связанный с поплавком постоянный магнит. Над площадками расположены стальные гибкие пластины.

В зависимости от положения магнита к нему притягивается одна из них, замыкаясь на соответствующую площадку. Суммарное сопротивление набора резисторов изменяется по известному закону.

Электронный

Наличие электронных компонентов в датчике позволяет относить к этой категории самые разнообразные приборы. Например, ёмкостной датчик, где две пластины конденсатора расположены вертикально в баке.

Как заменить топливный насос самостоятельно

По мере заполнения его топливом, ёмкость конденсатора изменяется за счёт разницы в диэлектрической проницаемости между воздухом и горючим. Измерительный мост фиксирует отклонение от номинала и переводит его в сигнал уровня.

Ультразвуковой датчик представляет собой миниатюрный излучатель высокочастотных акустических волн и приёмник отражённого сигнала. Измеряя задержку между излучением и отражением можно рассчитать расстояние до уровня.

По типу интерфейса развитие идёт в направлении выделения датчика в самостоятельный узел единой шины автомобиля. Как и все прочие приборы, он способен передавать по этой шине информацию в ответ на запрос со стороны приборной панели.

Распространенные неполадки

Отказы ДУТ фиксируются по заметно ошибочным его показаниям или полному их отсутствию. В самом распространённом случае механической связи с поплавком и аналоговом потенциометре стрелка указателя начинает дёргаться, завышать или занижать показания. Связано это почти всегда с механическим износом контактной группы переменного резистора.

Вторым частым случаем становится изменение плотности поплавка из-за деградации материала или заполнения его топливом. Вплоть до полного утопления и постоянных нулевых показаний.

Электронные датчики при неисправности элементов просто перестают выдавать показания. Иногда это связано с проводкой, которая хуже защищена от внешних воздействий. Индикаторы отказывают значительно реже.

Как проверить работу датчика

• Для каждого прибора, содержащего потенциометр, существует калибровочная таблица зависимости сопротивления от уровня топлива.
• Вполне достаточно произвести замеры мультиметром в режиме омметра по нескольким точкам, например, пустого бака, резервного запаса, среднего уровня и полного бака.
• При значительных отклонениях или обрывах датчик бракуется.

Способы ремонта указателя уровня топлива

Современные ДУТ ремонту не подлежат и заменяются в сборе. После проверки проводки и тестирования по сопротивлению на разъёме датчик извлекается из бака вместе с насосом и поплавком на рычаге.

Для этого потребуется доступ к верхней части бака, обычно люк расположен под подушкой заднего сиденья или в багажнике. Датчик демонтируется с насосного модуля и меняется на новый.

Исключением могут стать замеченные обрывы в проводке. Производится пропайка и изоляция мест обрыва. Но обычно причиной отказа становится износ поверхностей трения в потенциометре.

Восстановление его теоретически возможно, но нецелесообразно, отремонтированный прибор ненадёжен, а новый стоит недорого.

Как проверить указатель уровня топлива

Измеритель уровня топлива в баке – довольно простой механизм, разобраться в работе которого сможет любой автолюбитель с базовым уровнем технических знаний. Рассмотрим, почему не работает датчик уровня топлива, а также способы устранения всех возможны поломок (стрелка дергается, «врет», показывает только полный либо пустой бак).

Условия для корректной работы

Если вы ранее не сталкивались с электротехническими устройствами и не знаете принцип работы системы указания уровня топлива, ознакомьтесь со следующими понятиями:

• переменное сопротивление (реостат) – аппарат, с помощью которого можно регулировать величину сопротивления. Чем больше сопротивление в цепи, тем меньший в ней протекает ток;
• указатель уровень топлива (УУТ) – элемент панели приборов, указывающий количество горючего в баке. Может быть аналоговым или электронным;
• датчик уровня топлива (ДУТ) – измеритель, расположенный в баке.

Большинство систем указания уровня горючего в баке работают по единому принципу. В баке находится поплавок, на ответной части которого расположен скользящий контакт. Скользящий контакт двигается по пластине с контактами (резистивное вещество), жестко закрепленной на корпусе измерителя. Перемещение скользящего контакта меняет величину сопротивления, тем самым увеличивая либо уменьшая величину тока проходящего в цепи. Чем меньше сопротивление, тем больший ток протекает в цепи и тем больше отклоняется стрелка указателя уровня горючего.

Цепь включает в себя:

• источник питания (питание появляется после включения зажигания);
• предохранитель;
• УУТ;
• ДУТ.

Описан принцип работы ДУТ рычажного типа, но в случае с измерителем трубчатого типа разница только в способе изменения сопротивления в цепи. Измерители трубчатого типа можно встретить на БМВ.

В новом поколении автомобилей ВАЗ и моделях иностранного производства ДУТ чаще всего рычажного типа и крепится к пластиковому корпусу насосной секции.

Контрольная лампа

Один из контактов лампы, сигнализирующей о низком уровне топлива, может быть прикреплен к реостату. В таком случае при снижении объема горючего сопротивление в цепи падает настолько, что величины тока становится достаточной для зажигания лампы.

В некоторых системах в цепь лампы включен отдельный терморезистор (сопротивление зависит от его температуры). Терморезистор закреплен в корпусе насосной секции.

При снижении количества бензина/дизеля до определенного уровня он перестает омываться и охлаждаться топливом. Проходящий ток нагревает терморезистор, уменьшая его сопротивления.

С уменьшением сопротивления начинает загораться лампочка на приборной панели.

Неисправности

По каким причинам может не работать указатель уровня топлива:

• отсутствие хорошего контакта на каком-либо из участков цепи (отламывание проводов, окисления в местах соединения разъемов, трещины в местах пайки);
• неисправность индикатора приборной панели (к примеру, нарушения мест пайки);
• отсоединение поплавка от скользящего контакта;
• сгорел предохранитель;
• отсутствие контакта между резистивной дорожкой и скользящим контактом. Причиной может стать образование на поверхностях окислов, налета, ослабление нажима скользящего контакта на резистивный слой, истирание дорожек резистивного слоя.

Указатель «врет», работает с перебоями

Причины, по которым указатель неверно показывает уровень топлива в баке:

• наличие в цепи дополнительного сопротивления (окисление в местах разъемов, плохой контакт массы, образование окислов, отложение на резистивном слое и скользящем контакте);
• дефект литья поплавка, из-за чего он наполняется топливом. Поломка крайне редкая, но все же возможна, впрочем, как и выгибание тяги поплавка вследствие механического воздействия при неквалифицированном ремонте;
• образование налета на направляющей стойке (характерно только для датчиков трубчатого типа). В таком случае движение поплавка будет затруднено.

Стрелка всегда показывает полный бак, если в системе:

• произошел отрыв поплавка от скользящего контакта (в таком случае ползунок всегда будет в крайнем положении);
• провод, идущий к указателю, где-то коротит на массу, из-за чего в цепи уменьшается сопротивление.

Как сделать матрицу для стекловолокна

Дергающаяся стрелка УУТ свидетельствует о частичном истирании резистивной дорожки потенциометра. Это же будет причиной перебоев в работе указателя.

Поскольку чаще всего автомобиль используется с топливным баком, заполненным на 40-60%, то именно в этом диапазоне истирание резистивного слоя происходит быстрей всего.

Поэтому указатель может исправно работать, только когда положение скользящего контакта попадает на неповрежденный резистивный слой.

Диагностика своими руками

Чтобы найти причину, по которой не работает датчик уровня топлива, вам потребуется мультиметр (рекомендуем прочитать, как пользоваться мультиметром) и контролька. Первым делом необходимо определить – причина поломки в датчике, расположенном в баке, либо в указателе.

Для этого снимите разъем, подключаемый к топливной секции (находится у лючка бензобака, доступ к которому в большинстве случае есть с салона). По схеме электропроводки вашей модели авто определите, какой из проводов идет на указатель приборной панели.

Включите зажигание, после чего через контрольную лампу подайте в соответствующий пин разъема минусовой потенциал. Если стрелка указателя стремительно направилась вверх, значит, проблема в датчике. Для дальнейшей диагностики необходимо доставать топливную секцию.

Мультиметр позволит измерить сопротивление потенциометра.

Если же реакции не последовало – проблема в проводке, идущей к приборной панели, либо в самом указателе внутри щитка. Обрыв проводки можно проверить, измерив сопротивление провода мультиметром. Но проверить контакты на «паразитное» сопротивление можно только при проверке провода под нагрузкой. Если вы так и не смогли понять принцип работы датчика, суть методов диагностики и устранения неисправности, рекомендуем доверить работу профессиональному автоэлектрику. Для наглядного представления рекомендуем посмотреть приложенные к статье видео, в которых показаны методы диагностики основных неисправностей датчика уровня топлива.

Эксплуатировать автомобиль становится крайне неудобно, если врет или не работает указатель уровня топлива на приборной панели.

Чтобы не попасть в безвыходную ситуацию с пустым баком, водителю приходится записывать показания одометра и вычислять приблизительный пробег по расходу горючего.

Другой вариант – постоянно возить в багажнике запасную канистру, наполненную бензином или соляркой. Избавление от перечисленных неудобств — поездка на автосервис либо самостоятельная диагностика и устранение неисправности.

Как функционирует прибор?

Чтобы самому разобраться в проблеме, нужно понимать, как осуществляется замер уровня горючего и передача информации указателю прибора. Схема, реализованная в большинстве транспортных средств, включает следующие основные элементы:

• поплавок, изготовленный из легкого полимера, погружен в бензобак и зачастую совмещен с блоком насоса;
• датчик бензина – потенциометр (иначе – реостат) рычажного типа;
• стрелка указателя со шкалой;
• соединительные провода.

Во многих современных автомобилях к системе подключен электронный блок управления.

Классический реостат представляет собой открытую катушку из проволоки повышенного сопротивления. Рычаг, оснащенный контактом и прикрепленный к поплавку, поднимается либо опускается вместе с уровнем горючего в баке, а контакт перемещается по виткам обмотки. Классическая схема работает просто:

1. Реостат и стрелочный прибор включен в цепь последовательно, оба питаются от автомобильной бортовой сети.
2. При перемещении поплавка с рычагом сопротивление потенциометра меняется.
3. Изменение сопротивления вызывает повышение либо снижение силы тока в цепи, на что реагирует стрелка указателя. Шкала проградуирована по значениям сопротивления, соответствующим наполнению бензобака.

Распространенные неполадки

Система контроля над объемом топлива в бензобаке подвержена таким неисправностям:

• стрелочный указатель лежит на нуле независимо от количества оставшегося в баке горючего;
• прибор неправильно показывает уровень топлива – врет в большую либо меньшую сторону;
• стрелка «скачет» или меняет показания за короткий промежуток времени;
• не горит желтый индикатор минимального остатка топлива.

Справка. В некоторых отечественных моделях машин топливный датчик врет еще с завода. Пример – внедорожник Chevrolet Niva первых выпусков, где прибор сильно занижает реальный уровень бензина. Водитель, ориентируясь на указатель, заезжал на заправку, но обнаруживал доверху полный бак.

Причин падения стрелки на ноль встречается несколько:

1. Заедание либо заклинивание рычага.
2. Поплавок потерял герметичность и опустился на дно.
3. Разрыв электрической цепи из-за окислившихся контактов или проблемы с проводкой.
4. Поломка самого индикатора либо рычажного датчика – потенциометра.

Стартер в разобранном виде

Обычно неправильные показания и «скачки» стрелки – это следствие загрязнения реостата и бегунка. На автомобиле с большим пробегом эти детали могут износиться – тонкий слой на пластинах истирается, отчего между ними и бегунком пропадает контакт.

Одна из причин неработающего индикатора минимального уровня – перегоревшая лампочка на панели приборов. Реже встречаются проблемы с концевым контактом, находящимся внутри бака, либо обрыв электропроводки. В новейших системах лампа и вовсе загорается по команде контроллера, когда сопротивление рычажного потенциометра достигнет определенного значения.

Диагностика и способы ремонта

Чтобы осуществить проверку и выявить неисправность, выполните ряд подготовительных работ:

1. Отыщите в автомобиле технологический люк, открывающий доступ к блоку электробензонасоса и поплавкового механизма. Обычно располагается под задним диваном, где установлен топливный резервуар.
2. Открутите прижимной фланец и вытащите узел через отверстие. Почистите все контакты и пластину реостата, установите блок на место.
3. Подготовьте «контрольку» с лампочкой и мультиметр.

Первым делом нужно точно определить «виновника» – проверить отдельно датчик и указатель. Работоспособность прибора диагностируется следующим образом:

1. Включите зажигание и подсоедините один зажим мультиметра или контрольной лампочки к массе авто.
2. Второй контакт подключите к плюсовой клемме провода, выходящего в технологический проем. Измеритель должен показать напряжение бортовой сети.
3. Снимите плюсовую клемму и замкните ее на массу. Если прибор на панели исправен, стрелка покажет полный бак. Значит, не работает датчик уровня топлива.
4. Если к бензобаку приходит 2 провода, поочередно соединяйте их с массой автомобиля. От одного должна загореться контрольная лампа, от второго – указатель переместиться на максимум. Если наблюдаются перечисленные признаки, меняйте датчик.

В том случае, когда на проводах имеется напряжение 12 вольт, но после замыкания на массу стрелочный указатель не реагирует, придется разбирать торпедо и снимать прибор. Аналогичные действия предпринимаются при нерабочем индикаторе минимального остатка бензина.

Тщательная очистка бегунка и витков реостата помогает в том случае, когда банально врет датчик уровня топлива. Подвижный контакт можно аккуратно перегнуть, чтобы он проходил по неизношенной части витков. Очищайте токонесущие полоски потенциометра мягкой тканью, пропитанной спиртом, чтобы не повредить поверхность элемента.

Некоторые неисправности бензинового датчика можно устранить в гаражных условиях:

• «утонувший» поплавок с трещиной меняется в сборе с рычагом либо отдельно (зависит от марки авто);
• оторвавшиеся проводники соединяются с помощью обычного паяльника;
• поврежденная пластинка реостата меняется на новую при условии, что запчасть к вашему автомобилю найдется в продаже.

На данный момент ремонт датчика уровня топлива становится неактуальным. Учитывая стоимость нового элемента, проще и надежнее поменять нерабочую деталь.

Датчик распределения фаз ваз 2114

Если указатель и измеритель остатка бензина исправен, но стрелка прибора врет, попробуйте произвести регулировку. Аккуратно подогните штангу поплавка в нужную сторону и снова проверьте показания. Чтобы добиться максимальной точности, операцию наверняка придется повторить несколько раз.

Реостат

Принцип действия реостата заключается в перемещении стрелки индикатора биметаллическими полосами. Положение, которое занимает полоса, зависит от создаваемого в цепи датчика сопротивления. В бензобаке устанавливается поплавок, включающий специальный рычаг.

При возрастании уровня топлива сопротивление снижается, увеличивается напряжение тока, нагревающее полосу, которая, в свою очередь, перемещает стрелку индикатора.По мере снижения уровня топлива, поплавок опускается и уменьшает напряжение цепи. Напряжение тока уменьшается, и биметаллическая полоса перемещает стрелку индикатора.

Другими словами, при разрыве цепи, датчик перестает работать, что говорит о пустом баке, аесли возникает короткое замыкание – о полном.

Магнитный датчик топлива

Этот датчик использует магнит, размещенный в магнитном поле. Оно создается с помощью 3 катушек индуктивности.

Особенность системы в том, что значительная часть напряжения подается сразу на все три катушки, и лишь оставшаяся попадает на первый виток. В зависимости от положения магнита, эта составляющая будет меняться. Показания такого датчика более точны, чем у реостата и адекватно реагируют на изменение уровня топлива.

Электронный ДУТ

Это современное устройство для отображения уровня топлива в баке. Для этого используетсяцифровой дисплей, работающий на основе данных сопротивления той же цепи. Регулятор напряжения получает информацию о сопротивлении и «решает», какую часть дисплея надо включить в работу для отображения информации об уровне топлива.

Методы проверки работы датчика

Известно множество способов проверки работоспособности ДУТа. Самый распространенный – измерить сопротивление цепи. Для этого нужно подключить к открепленным контактам омметр и изучить показания.

Если они отличаются от нормы, вы обнаружили причину неисправности. После этого нужно провести замену датчика уровня топлива. Можно использовать и подручные средства. Например, вставить в бак чистый щуп итаким образом проверить полноту бака.

Точные показания в данном случае необязательны, приблизительные тоже подойдут.

Другой способ проверки предполагает полный слив бензина и постепенное доливание. На каждом этапе контролируется уровень сопротивления датчика. Оно должно постепенно меняться.

Другие причины неисправности датчика:

• В поплавке образовалось отверстие, в результате он недостаточно погружается в бензин
• Произошла деформация топливного бака, и он мешает нормальному перемещению поплавка
• Могут быть дефекты рычага поплавка. Это чаще всего обломы и перегибы

Если датчик в порядке, проблема, скорее всего, заключается в указателе топлива или электрической проводке. Для проверки проводов замерьте их сопротивление.

Проверяем указатель уровня топлива

Указатель уровня топлива также можно продиагностировать несколькими способами. Для этого достаньте датчик из бензобака и включите зажигание. Рычаг поплавка перемещайте в разные стороны. Если нет изменения показаний прибора, он действительно неисправен.

Можно также провести диагностику с помощью специального тестера калибровки. Его нужно подключить вместо ДУТа и изменить сопротивление цепи. В случае, если стрелка прибора не реагирует, указатель требует замены. При использовании магнитного датчика, сопротивление цепи проверяется при помощи омметра.

Нормой считается сопротивление в 10-15 Ом.

Не работает указатель уровня топлива: проверка, ремонт и замена датчика уровня топлива

С одной стороны может показаться, что датчик уровня топлива (ДУТ) не является важной деталью транспортного средства.

Он не принимает непосредственного участия в нормальной работе силовой установки или любого другого агрегата транспортного средства. Однако водителю важно знать, сколько топлива у него остается, чтобы рассчитать свою поездку.

И будет крайне неприятно, если он несвоевременно узнает о том, что топливо закончилось, а до ближайшей заправки еще очень далеко.

Где находится датчик уровня топлива

Датчик топлива располагается непосредственно в самом бензобаке. В конструкции большинства транспортных средств он объединяется с конструкцией топливного насоса.

Поэтому в случае замены этого прибора, меняют и сам ДУТ, что гарантирует его постоянную исправную работу, четкое информирование водителя относительно количества топлива, то имеется у него в запасе.

Предохранитель датчика уровня топлива

Многие водители ошибочно полагают, что топливный датчик должен отдельно комплектоваться предохранителем. Однако в действительности это неверно.

На самом датчике располагаются контакты, посредством которых он и фиксирует уровень топлива, после чего посылает соответствующие сигналы на блок управления, далее – на панель управления, чтобы информировать водителя.

Если некоторые ДУТ оснащаются предохранителями, то они гарантированно находятся непосредственно на самом датчике. Если же выполняется замена датчика, то и предохранители меняются.

Принцип работы датчика уровня топлива

Суть работы каждого датчика заключается в том, что контролировать уровень топлива в баке, равно как отправлять соответствующие сигналы водителю. Однако производители транспортных средств используют в изготовлении разные по типам датчики бензина или дизеля. Соответственно, их принципы работы могут немного отличаться друг от друга.

Типы датчиков уровня топлива и их устройство

Указатель уровня топлива в банке может работать разными способами. Принципы работы и функционирования формируются в зависимости от того, какой конкретно тип устройства используется в определенном автомобиле. Существуют следующие виды:

1. Рычажные. Это самое простое устройство, которое применяется на многих отечественных автомобилях ВАЗ. В конструкции присутствует поплавок, на основе которого и ведутся расчеты количества бензина в баке. Главное достоинства устройства – простая конструкция и низкая цена. Недостаток – показывает информацию с серьезными погрешностями.
2. Трубчатый. Имеет почти такой же принцип работы, как и рычажный. Но здесь поплавок располагается внутри трубки, поэтому погрешность передачи информации минимизируется.
3. Электронный. Устройство дорогое, но максимально точное. Его погрешность крайне низкая, составляет примерно 1%. Устанавливается на многие современные модели, но некоторые водители ставят такой прибор и на свои старые машины, например, на Газель.

Поплавковый рычажный ДУТ

Рычажный ДУТ – самый простой среди остальных видов. Он работает следующим образом:

1. Внутри бака располагается специальная рычажная система.
2. От рычажной системы в топливо ведет поплавок. Он располагается на уровне бензина.
3. При изменении уровня поплавок меняет свое положение, благодаря чему рычаг приходит в движение.
4. Рычаг передает информацию на панель управления, а водитель получает данные об объеме топлива.

Трубчатый ДУТ

Фиксация уровня топлива с помощью трубчатого датчика осуществляется по следующему принципу:

1. Внутри бензобака располагается трубка. В нижней ее части находятся отверстия, через которые внутри затекает топливо.
2. Внутри трубки располагается поплавок, который и является указателем топлива.
3. Когда внутрь затекает топливо, датчик фиксирует его количество, после чего передает информацию на панель управления через электронный блок.
4. Если бак полный, то сопротивление минимальное, соответственно, индикатор получает нужную информацию.

Рассматриваемое устройство отлично справляется с поставленными задачами, равно как является сравнительно недорогим. Поэтому некоторые водители меняют рычажное на такое устройство, часто такой датчик уровня топлива на ВАЗ 2106 устанавливают, чтобы получать точную информацию. Особенно если машина эксплуатируется на дачу.

Электронный ДУТ

Уровень топлива в баке измеряется с помощью электронного датчика на большинстве современных автомобилей. Основу конструкции здесь составляет магнитный датчик.

Техническая основа устройства помещается в герметичный корпус, благодаря чему удается существенно продлить срок службы всего прибора в целом. Магнит снаружи улавливает минимальные изменения топливного уровня, после чего направляет сигнал ДУТ-у.

ДУТ же имеет собственный блок управления, и передает сигнал через него на панель управления.

Внимание: электронный ДУТ можно использовать только с качественным бензином или дизелем. Не стоит ставить этот прибор на старые машины, например, на ВАЗ 2110. Здесь он долго не проработает, поскольку топливные пары оказывают на него постоянное негативное воздействие. Если вы хотите обновить устройство, то выбирайте трубчатое.

Схема подключения датчика уровня топлива

Схема датчика уровня топлива позволяет определить, как правильно выполняется подключение ДУТ. Если не следовать заданной схеме и инструкции, то устройство работать не будет. Если подключить неправильно, то и информация будет передаваться неправильная.

Схема должна прилагаться к каждому автомобилю, она имеется в руководстве по эксплуатации. Поэтому нужно поднимать этот технический документ до начала работы. Можно также найти соответствующую схему в интернете, но важно учитывать ее принадлежность конкретной марке и модели транспортного средства.

Почему не работает указатель уровня топлива

Если несколько причин, почему ДУТ показывает неправильно уровень топлива. Наиболее распространенные из них:

1. Заклинивание рычага. Из-за этого информация неверная, чаще всего – стрелка стоит только на одном уровне, независимо от количества топлива в баке.
2. Герметичность поплавка была нарушена. Из-за этого он будет опускаться на самое дно, и индикатор покажет низкий уровень топлива, даже если бак полный.
3. Окисление контактов. Из-за этого прибор может глючить, показывать неверную информацию или вовсе перестать работать. Проблема решается простой чисткой контактов.
4. Поломка индикатора. Тоже часто встречается. Нужно поменять индикатор на панели приборов, чтобы устройство начало нормально работать.
5. Поломка рычага. В этом случае стрелка уровня топлива стоит на месте.

Ошибки датчика уровня топлива

Иногда после замены бензонасоса или при выполнении другого ремонта датчик начинает работать нестабильно, о чем сигнализируют ошибки:

• P0460 – обрыв питания (часто – окисление контактов);
• P0461 – уровень работы датчика слишком сильный/слабый. Проблема серьезная, может указывать на дефекты в работе топливной системы;
• P0462 – при коррозии или обрыве заземления;
• P0463 – повредился датчик в целом или только его поплавок;
• P0464 – проблемы с передачей сигнала блоку управления.

При таких ошибках устройство не показывает уровень топлива. Горит только код соответствующей ошибки.

Как проверить датчик уровня топлива

Если плавает стрелка уровня топлива, либо вы уверены, что показания на панели управления – неправильные, следует выполнить стандартную проверку. Для этого находят предохранитель на самом устройстве, после чего проверить, получает ли он достаточно питания для работы.

Проверка датчика уровня топлива по универсальному методу

Если вы уверены, что датчик показывает неверный уровень топлива, то можно использовать универсальный метод диагностирования проблемы. Устройство тестируется по инструкции:

1. Находят контакты ДУТ.
2. Включают зажигание.
3. Разрывают цепь.
4. Смотрят, как реагирует стрелка.

Как проверить рычажный датчик уровня топлива мультиметром

Если не работает датчик уровня топлива рычажного вида, тогда тоже нужно проверить подачу энергии в него. Для этого измеряют сопротивление датчика уровня топлива, подключив к контактам мультиметр, предварительно переведя его на измерение сопротивления.

Поплавок датчика уровня топлива и другие неполадки

Если прибор неправильно показывает уровень топлива, то проблема может быть в поплавке. Основная причина нестабильной работы заключается в том, что герметичность была нарушена, из-за чего поплавок заполнился топливом и опустился на дно бака. Из-за этого индикатор перестал показывать информацию, либо застрял на минимальном уровне.

Ремонт датчика уровня топлива

Если врет датчик уровня топлива, то починить устройство можно в ряде случаев.

К примеру, если окислились контакты, то чтобы отремонтировать изделие их нужно всего лишь почистить.

Но существуют неисправности, при которых прибор нужно полностью менять. К примеру, если износился резистор.

Как заменить датчик уровня топлива

1. Извлекают модулю с ДУТ, предварительно сняв крышку бензобака. Желательно предварительно слить горючее.
2. Перед извлечением делают оборот модуля. Требуется для того, чтобы снизить давление.
3. В модуле откручивают гайки.
4. Снимают насос, расположенный в модуле.

Совет: поскольку предстоит демонтаж всего модуля в целом, рекомендуется проверить работу топливного насоса.

Если имеются подозрения, что он тоже нестабилен, то выполните замену и этого компонента тоже.

Проверка и замена датчика уровня топлива на примере ВАЗ 2110

Если есть подозрения, что датчик уровня топлива в баке на автомобиле ВАЗ 2110 перестал нормально работать, то в первую очередь нужно купить новый прибор. Есть ряд неисправностей, при которых ремонт рационален, но в большинстве случаев требуется замена устройства. ДУТ недорого стоит, поэтому финансовых сложностей не предвидится.

Далее берут руководство по эксплуатации, в котором четко описываются рядовые процедуры. И замена ДУТ тоже входит в этот список. Опыт или особые инструменты для замены не требуются, подойдет стандартный чемоданчик с инструментами, который есть в любой машине.

Не работает указатель топлива или датчик топлива неправильно показывает уровень: причины, диагностика и способы устранения проблемы

Как известно, ДУТ (датчик уровня топлива в баке) является важным элементом в устройстве топливной системы автомобиля. Вполне очевидно, что если указатель не показывает уровень топлива на приборной панели или неправильно показывает уровень горючего, возникают сложности в процессе эксплуатации ТС.

В подобной ситуации водитель неизбежно сталкивается с тем, что точно определить уровень в баке не удается, сложно рассчитать, когда необходимо заправляться, высчитать расход горючего и т.д. Далее мы рассмотрим, почему неправильно показывает датчик топлива или не работает указатель уровня топлива в топливном баке, а также как устранить подобные неисправности.

Почему неправильно показывает датчик уровня топлива или не работает уровень топлива

Начнем с того, что многие ошибочно полагают, если не работает датчик уровня топлива, на общей функциональности двигателя и его систем это не сказывается. На самом деле в подобном случае существует не только большой риск остаться без топлива в самый неподходящий момент (например, вдали от АЗС на трассе), но и вывести определенные устройства автомобиля из строя.

Если точнее, речь идет о бензонасосе. В двух словах, бензонасос в устройстве системы питания инжекторных моторов погружной, постоянно находится в топливе, при этом охлаждается за счет горючего.

Именно по этой причине нормально работающий датчик уровня топлива показывает, что горючего нет и нужна заправка. Когда уровень снижен до предела, горит сигнальная лампа. При этом в самом баке еще остается не менее 3-5 литров топлива, что позволяет частично охлаждать насос, избежать попадания мусора и грязи со дна бака в систему топливоподачи, а также проехать еще несколько километров при такой необходимости.

Если же датчик показывает неправильно или не работает, водителю часто приходится ездить с горящей лампочкой уровня, в баке постоянно слишком мало топлива, насос перегревается (особенно в жару) и быстро выходит из строя. Также грязью со дна бака могут преждевременно забиваться фильтр бензонасоса (сеточка-фильтр), а также сам топливный фильтр и т.д.

Другими словами, если в машине не работает датчик топлива, это может стать причиной не только неудобств, но и ряда других неприятностей. Чтобы не заниматься чисткой топливной системы, а также увеличить срок службы топливного насоса или избежать его замены, рекомендуется как можно скорее устранить неполадки ДУТ.

Неправильно показывает уровень топлива: что делать водителю

Прежде всего, если стрелка уровня топлива показывает неверные данные, нужно приступать к диагностике основных элементов датчика уровня топлива. Начнем с того, что на разных авто могут стоять различные типы датчиков уровня топлива:

• самым простым и распространенным на легковых авто является рычажный ДУТ;
• трубчатый датчик чаще стоит на крупных машинах;
• бесконтактные датчики уровня топлива используют для моторов на метаноле или этаноле;

При этом датчики уровня топлива с потенциометром преобладают, причем рычажного типа. Если такой датчик выходит из строя или неправильно показывает уровень топлива, причина зачастую сводится к тому, что контакты потенциометра окислились, дорожки или бегунок резистора изношены, сам резистор пришел в негодность или не соответствует номиналу.

• Как правило, если окислились контакты потенциометра, информация об уровне топлива в топливном баке не соответствует действительности. При этом указатель может периодически показывать точный уровень, однако затем снова показания не верны. При этом лампочка уровня топлива срабатывает нормально.

Чтобы проверить переменный резистор ДУТ, сначала его нужно осмотреть визуально. В случае, когда видны окислы, которые явно отличаются по своему цвету, следует обратить внимание на общее количество и масштабы окисления.

Если количество окислов не большое, тогда их можно просто почистить. Также можно воспользоваться решением переместить бегунок. Способ подойдет тогда, когда окислилась всего лишь часть дорожек.

В ситуации, когда окисления масштабные, не остается ничего, кроме как заменить датчик уровня топлива. Также замена нужна в том случае, если повреждены дорожки или бегунок.

Основным признаком того, что бегунок или дорожки износились, является полный выход датчика из строя. Реже бывает так, что датчик работает, но только в определенных секторах. При осмотре видно, что дорожки затерты, бегунок имеет повреждения и т.д.

Кстати, если есть возможность подогнуть бегунок на рабочий участок, тогда работоспособность датчика уровня топлива можно восстановить. Однако если сам бегунок поврежден или дорожки сильно повреждены, лучше оставит попытки ремонта датчика уровня топлива. В таком случае целесообразнее сразу купить и поставить новый датчик.

Проверка датчика уровня топлива мультиметром

После визуального осмотра также может потребоваться проверка при помощи мультиметра. Другими словами, чтобы понять, почему не работает датчик топлива, указанный датчик также проверяется в режиме омметра.

Дело в том, что резистор может со временем изменить сопротивление, что приводит к неверным показаниям датчика. Сопротивление нужно проверять на пустом баке, заполненном на 50% и полном. Если выявлено, что сопротивление не соответствует норме, лучше сразу ставить новый датчик.

Также добавим, что если после установки нового ДУТ датчик не точно определяет уровень топлива в баке, часто это происходит по причине того, что сопротивление отклоняется от номинального. Фактически, можно говорить о том, что установлен неподходящий датчик.

Как правило, при выборе важно учитывать, что хотя датчики уровня топлива визуально похожи, при этом обычно имеют разные номиналы сопротивлений. На деле, именно это и приводит к ошибкам. По этой причине нужно приобретать именно такой датчик, который имеет нужное сопротивление.

Поплавок датчика уровня топлива и другие неполадки

В случаях, когда не работает указатель уровня топлива, в ряде случаев напрямую связаны с поплавком. Поплавки могут быть двух типов:

• пустотелый поплавок, выполненный из пластика или тонкого металла;
• так называемый «пенопластовый» поплавок, который изготовлен из пористой основы;

В первом случае поплавок может постепенно изнашиваться и повреждаться, стрелка указателя уровня топлива постепенно все сильнее и сильнее не доходит до максимума при заправке полного бака.

Внутрь полого поплавка может проникать топливо, в результате чего датчик уровня показывает неверные данные. Чтобы устранить проблему и выполнить ремонт, необходима замена поплавка датчика уровня топлива в баке.

Также нужно понимать, что если врет датчик топлива, не следует исключать вероятность механического повреждения самого бензобака. Если бак поврежден, тогда поплавок может попросту заедать.

Как правило, в этом случае указатель точно работает, однако диапазон сильно ограничен. Еще стрелка уровня топлива может «застревать» только в одном положении. На деле проблема не самая безобидная и часто для решения требуется полная замена бензобака.

Кстати, часто при покупке машины с пробегом можно услышать от продавца, что недавно выполнялась чистка сетки бензонасос а или замена топливного насоса, после чего перестал работать датчик уровня топлива и т.д.

Рекомендуем также прочитать статью о том, как проверить ток утечки в автомобиле. Из этой статьи вы узнаете, какой ток утечки является нормой, а также почему важно измерять ток утечки и своевременно устранять неисправности, если утечка тока слишком большая.

При этом продавец утверждает, что просто нет времени устранить такую мелкую поломку. На самом деле, если в машине не работает датчик уровня топлива, это может быть вызвано как выходом из строя самого датчика или поплавка, так и деформацией бензобака. Естественно, менять бак получается достаточно дорого.

Еще отметим, что если ДУТ неправильно показывает уровень топлива, также причиной может быть изгиба рычага. В этом случае стрелка указателя не способна дойти до крайних отметок.

Рычаг можно поправить, при этом важно понимать, что сама неполадка возникает в результате того или иного механического воздействия на бак. Также после правки поплавок все равно может подклинивать. Опять же, в подобной ситуации может оказаться, что нужно ремонтировать или менять сам бак.

Завершает список возможных проблем с ДУТ индикатор уровня топлива. Чтобы понять, почему не работает датчик топлива, необходимо учесть, что проблема может быть не только в датчике, но и в указателе.

В таком случае неправильный уровень топлива отображается по причине того, что происходит подклинивание подвижной обмотки индикатора. В свою очередь, это приводит к тому, что свободно перемещаться нет возможности, а сами данные на индикаторе будут неточными.

Что в итоге

С учетом вышесказанного становится понятно, что хотя датчик уровня топлива конструктивно прост, различные поломки (как механические, так и по части электрики), могут вывести данный элемент из строя или стать причиной сбоев в его работе.

Так или иначе, проблему нужно решать, иначе водителю придется постоянно отдельно фиксировать данные, сколько километров было пройдено с момента последней заправки, сколько еще можно проехать и когда нужно заправляться.

Рекомендуем также прочитать статью о том, как почистить сетку бензонасоса своими руками. Из этой статьи вы узнаете, как выполняется чистка сеточки бензонасоса, для чего нужно чистить указанную сетку, когда необходима очистка сетки топливного насоса и почему.
При этом часто в подобной ситуации допускается критическое понижение уровня топлива в бензобаке, что сокращает срок службы топливного насоса и приводит к ряду других неисправностей.

Напоследок отметим, что часто оптимальным вариантом будет замена ДУТ на новый, также параллельно может потребоваться менять поплавок датчика уровня топлива. Реже удается выполнить ремонт, удалив окислы, сдвинувшись на рабочие сектора и т.д.

При этом самой серьезной неприятностью, которая приводит к неверным показаниям уровня топлива, принято считать поврежденный бензобак. Чтобы датчик топлива нормально работал, в таком случае необходим ремонт или замена топливного бака.
