Предохранители и реле Toyota Corolla (Е150), 2006 — 2013
Большинство цепей питания электрооборудования японского седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.
Рассмотрены схемы Тойота Королла (E150) 10-го поколения 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.
В салоне
Общая схема электрики в салоне
1. Блок управления кондиционером;
2. Блок предохранителей / Блок управления электрооборудованием кузова;
3. Левый руль: Блок управления корректором фар;
4. Блок управления блокировкой руля;
5. Блок управления усилителем рулевого управления;
6. Усилитель транспондера ключа;
7. Блок реле №1;
8. Блок реле №2;
9. Распределительный блок;
10. Распределительный блок;
11. Реле стеклоочистителя;
12. Левый руль: Блок управления коробкой передач (Multi-mode);
13. Блок управления двигателем и коробкой передач;
14. Блок управления системой старт-стоп;
15. Блок управления интерфейсом мультимедиа;
16. Левый руль: Блок управления блокировкой селектора коробки передач;
17. Блок управления подушками безопасности;
18. Правый руль: Реле указателей поворота

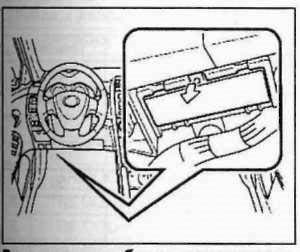

1) Чтобы получить доступ к предохранителям, расположенным в салоне, нажмите на фиксатор..
2) Снимите крышку блока.
| Схема элементов салонного блока | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| F1 | Блок ЭБУ оборудования кузова | 30 |
| F2 | Питание реле-прерыватель указателей поворота | 40 |
| F3 | Резервный | |
| R1 | Реле-прерыватель указателей поворота | |
| R2 | Реле отопителя | |
| R3 | Реле «IG1» | |
| 1 | Стартер, система впрыска топлива, система блокировки включения передач | 7,5 |
| 2 | Противотуманные фары | 15 |
| 3 | Резервный | |
| 4 | Стартер, система впрыска топлива | 25 |
| 5 | Центральный замок | 25 |
| 6 | Резервный | |
| 7 | ABS, система впрыска, стоп-сигналы | 10 |
| 8 | Система самодиагностики | 7,5 |
| 9 | Фонари заднего хода, система зарядки аккумуляторной батареи, внутреннее зеркало заднего вида с автоматическим затемнением, обогрев заднего стекла, указатель поворота, аварийная сигнализация, сигнализатор непристегнутого ремня безопасности переднего пассажира | 10 |
| 10 | Автоматическая система угла наклона фар, блок управления электрооборудованием кузова, электропривод руля, вентилятор системы охлаждения, ABS, VSC, аудиосистема, система впрыска топлива, омыватель фар, система Smart Entry | 10 |
| 11 | Стеклоомыватель | 15 |
| 12 | Резерв | |
| 13 | Стеклоочиститель и омыватель ветрового стекла | 25 |
| 14 | Система кондиционирования воздуха, обогрев заднего стекла и наружных зеркал заднего вида | 10 |
| 15 | Подогрев сидений | 15 |
| 16 | Фары, задние фонари, подсветка номерного знака, габаритные огни, подсветка комбинации приборов, противотуманные фары, система впрыска топлива, ручной регулятор фар | 10 |
| 17 | Освещение салона, подсветка вещевого ящика, подсветка комбинации приборов, переключатели на рулевом колесе, блок управления электрооборудованием кузова | 7,5 |
| 18 | Резервный | |
| 19 | Передние стеклоподъемники | 20 |
| 20 | Задний левый стеклоподъемник | 20 |
| 21 | Задний правый стеклоподъемник | 20 |
| 22 | Люк | 20 |
| 23 | предохранитель прикуривателя королла 150 | 15 |
| 24 | Аудиосистема, блок управления электрооборудованием кузова, система блокировки включения передач, наружные зеркала заднего вида, система «Smart Entry* |
7,5 |
| 25 | Резервный | |
| 26 | Обогрев наружных зеркал заднего вида и система впрыска | 10 |
| 27 | Резервный | |
| 28 | ||
| 29 | Задний противотуманный фонарь | 7,5 |
| 30 | Система блокировки рулевого управления, система пассивной безопасности SRS, роботизированная коробка передач, система впрыска, система Smart Entry | 7,5 |
| 31 | Контрольно-измерительные приборы | 7,5 |
Дополнительная плата реле.
| Схема дополнительного блока реле | |
|---|---|
| № | Описание (Блок реле №2) |
| R1 | Передний противотуманный свет (FR FOG) |
| R2 | Стартер (ST CUT) |
| R3 | Панель (PANEL) |
| R4 | Резерв |
| № | Назначение (Блок реле №1) |
| R1 | Стартер (ST) |
| R2 | Задний противотуманный свет (RR FOG) |
| R3 | Вспомогательное реле (ACC) |
| R4 | Вспомогательное реле (ACC CUT) |
В подкапотном пространстве
Схема расположения подкапотного оборудования:
1. Блок управления двигателем;
2. Основной блок предохранителей и реле;
3. Реле свечей накала;
4. Блок управления вентилятором системы охлаждения;
5. Левый руль: Реле очистителей фар;
6. Блок управления форсунками (EDU);
7. Блок реле;
8. Бензин: Блок управления тормозной системой;
9. Дизель: Блок управления тормозной системой;
1) Для доступа к предохранителям и реле, расположенным в моторном отсеке, отожмите фиксатор..
2) Снимите защитную крышку
- Роботизированная коробка передач,
- система кондиционирования воздуха,
- система Smart Entry
- Контрольно-измерительные приборы,
- блок управления электрооборудованием кузова,
- система VSC,
- центральный замок,
- электрические стеклоподъемники
Видео мануал по замене своими руками предохранителя прикуривателя на Королла E150
Размещение предохранителей
Расположение
что к чему
1 H-LP CLN Омыватель фар 30 А
2 RDI FAN Вентилятор системы охлаждения 40 А
3 ABS №3 ABS, VSC 30 А
4 ABS №1 ABS, VSC 50 А
5 HTR Кондиционер 50 А
6 ALT Система зарядки, цепь предохранителей “RDI FAN”, “H-LP CLN”, “ABS №1″, “ABS
№3″, “ABS №2″, “HTR”, “HTR SUB №1″, “HTR SUB №2″, “HTR SUB №3″,
“STV HTR”, “ACC”, “CIG”, “METER”, “IGN”, “ECU-IG №2″, “HTR-IG”, “WIPER”,
“RR WIPER”, “WASHER”, “”ECU-IG №1″, “SEAT HTR”, “AM1″, “DOOR”,
“RL DOOR”, “STOP”, “FR DOOR”, “POWER”, “RR DOOR”, “OBD”, “ACC-B”, “RR
FOG”, “FR FOG”, “DEF”, “MIR HTR”, “TAIL”, “PANEL” 120 А
7 EPS Электроусилитель рулевого управления 60 А
8 GLOW — —
9 P-SYSTEM — —
10 P/l Цепь предохранителей “EFI MAIN”, “HORN”, “IG2″, “EDU” 50 А
11 H/LP MAIN Цепь предохранителей “H-LP LH LO”, “H-LP RH LO”, “H-LP LH HI”, “H-LP RH HI” 50 А
12 AMT МКПП (Multimode) 50 А
13 SPARE Запасной 10 А
14 SPARE Запасной 30 А
15 SPARE Запасной 20 А
16 ECU-B2 МКПП (Multimode), кондиционер, система “Smart Entry & Start” 10 А
17 ECU-B Блок управления двигателем, комбинация приборов, VSC, электропривод стеклоподъемников 10 А
18 RAD №1 Магнитола 15 А
19 DOME Освещение салона, освещение багажного отделения, система “Smart Entry & Start” 10 А
20 AM2 №2 Блок управления двигателем 7,5 А
21 ALT-S Система зарядки 7,5 А
22 TURN-HAZ Аварийная сигнализация 10 А
23 ETCS Блок управления дроссельной заслонкой 10 А
24 AM2 Система запуска, система “Smart Entry & Start”, система впрыска 30 А
25 A/F Система выпуска 20 А
26 STRG LOCK Система блокировки рулевого управления 20А
27 IGT/INJ — —
28 EDU Система запуска, система “Smart Entry & Start” 20 А
29 EFI MAIN Система впрыска, цепь предохранителей “EFI №1″, “EFI №2″ 20 А
30 HORN Звуковой сигнал 10 А
31 IG2 Система впрыска, система запуска, система “Smart Entry & Start”, цепь предохранителей “IGN”, “METER”, “IG2 №2″ 15 А
32 HTR SUB №1 Кондиционер 30 А
33 HTR SUB №2 Кондиционер 30 А
34 HTR SUB №3 Кондиционер 30 А
35 FR DEICER — —
36 ABS №2 ABS, VSC 30 А
37 STV HTR — —
38 IG2 №2 Система запуска, система “Smart Entry & Start” 7,5 А
39 EFI №2 Система впрыска 10 А
40 EFI №1 Система впрыска 10 А
41 H-LP RH HI Правая фара (дальний свет) 10 А
42 H-LP LH HI Левая фара (дальний свет) 10 А
43 H-LP RH LO Правая фара (ближний свет) 15 А
44 H-LP LH LO Левая фара (ближний свет) 15 А
Блок предохранителей в салоне
местонахождение
где какой
1 TAIL Передние фары, задний комбинированный фонарь, подсветка номерного знака, задние противотуманные фонари, передние противотуманные фары, система впрыска, подсветка панели приборов 10 А
2 PANEL Переключатель освещения салона, подсветка панели приборов, подсветка вещевого ящика, переключатели на рулевом колесе 7,5 А
3 FR DOOR Электропривод стеклоподъемников передних дверей 20 А
4 RL DOOR Электропривод стеклоподъемника задней левой двери 20 А
5 RR DOOR Электропривод стеклоподъемника задней правой двери 20 А
6 SUNROOF Люк 20 А
7 CIG Прикуриватель 15 А
8 ACC Электропривод боковых зеркал заднего вида, блок управления двигателем, система “Smart Entry & Start”, система блокировки передач 7,5 А
9 MIR HTR Обогреватель боковых зеркал заднего вида, система впрыска 10 А
10 RR FOG Задние противотуманные фонари 7,5 А
11 IGN Система блокировки рулевого управления, SRS, МКПП (Multimode), система впрыска, система “Smart Entry & Start” 7,5 А
12 METER Комбинация приборов 7,5 А
13 SEAT HTR Обогреватель сидений 15 А
14 HTR-IG Кондиционер, обогреватель заднего стекла 10 А
15 WIPER Стеклоочиститель 25 А
16 RR WIPER — —
17 WASHER Омыватель лобового стекла 15 А
18 ECU-IG №1 Корректор фар, блок управления двигателем, электропривод вентилятора системы охлаждения, система блокировки передач, датчик дождя, ABS, VSC, магнитола, система впрыска, система “Smart Entry & Start” 10 А
19 ECU-IG №2 Фонари заднего хода, система зарядки, обогреватель заднего стекла, кондиционер, аварийная сигнализация, индикатор непристегнутого ремня безопасности переднего пассажира 10 А
20 OBD Система диагностики 7,5 А
21 STOP Стоп-сигналы, дополнительный стоп-сигнал, ABS, VSC, блок управления двигателем, система впрыска, МКПП (Multimode) 10 А
22 DOOR Система блокировки замков дверей 25 А
23 ACC-B Цепь предохранителей “CIG”, “АСС” 25 А
24 4WD — —
25 FR FOG Передние противотуманные фары 15 А
26 AM-1 Система запуска, система “Smart Entry & Start”, система блокировки передач, цепь предохранителей “CIG”, “АСС” 7,5 А
Предохранители реле и блоки в Toyota Corolla X (Е140, 150)
Во всех современных автомобилях цепи питания электрооборудования защищены плавкими вставками (предохранителями). Более того наиболее мощные потребители подключены еще и через реле. Таким образом при поиске неисправностей нужно рассматривать и предохранители и реле. Как правило эти элементы расположены в монтажных блока, а блоки находятся в моторном отсеке и салоне автомобиля. В итоге Toyota Corolla X (Е140,150), выпускающаяся с 2006 по 2013 год здесь не исключение.
Схема расположения монтажных и электронных блоков в моторном отсеке Toyota Corolla X (Е140,150) 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.
Номера на схеме соответствуют номерам монтажных блоков.
- Блок управления двигателем
- Блок предохранителей
- Реле свечей накала
- Блок управления вентилятором системы охлаждения
- Реле очистителей фар
- Блок управления форсунками (EDU)
- Блок реле
- Бензин: Блок управления тормозной системой
- Дизель: Блок управления тормозной системой
Блок предохранителей и реле №2 в моторном отсеке Toyota Corolla X (Е140, 150)
Пожалуй наиболее важный блок по значению записанных от него потребителей. Поэтому Его найти достаточно просто, так как он находится под капотом вдоль левого крыла автомобиля. Под его крышкой скрываются и предохранители и реле. Его расположение и схема ниже.
Предохранители и реле в блоке №2 под капотом Toyota Corolla X (Е140, 150)
Предохранители и реле в блоке имеют различное цветовое обозначение в соответствии с номиналом и другими параметрами. На схеме блока это не обозначено, но тем не менее найти по номеру нужный предохранитель не составит труда.
Таблица с описанием назначения предохранителей и реле блока №2
| Номер на схеме | Обозначение на крышке блока | Номинал предохранителя в А. | Наименование потребителя |
|---|---|---|---|
| 1 | DOME | 10 | Освещение салона, освещение багажного отсека, подсветка индивидуального зеркала, интеллектуальная система входа и запуска, система беспроводного управления |
| 2 | RAD NO.1 | 15 | Аудио система, навигация |
| 3 | ECU-B | 10 | Блок управления электрооборудованием кузова, стеклоподъемники, комбинация приборов, центральный замок, VSC, система старт-стоп, система зарядки |
| 4 | – | – | – |
| 5 | ECU-B2 | 10 | Блок управления коробкой передач, кондиционер, интеллектуальная система входа и запуска, система зарядки, стеклоподъемники |
| 6 | – | – | – |
| 7 | ECU-B3 | 7.5 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 8 | – | – | – |
| 9 | IGT/INJ | 15 | Бензин: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система запуска |
| 10 | STRG LOCK | 20 | Блокировка руля |
| 11 | A/F | 20 | Система контроля выбросов |
| 12 | AM2 | 30 | Система запуска, интеллектуальная система входа и запуска, предохранитель: “IG2 NO. 2” |
| 13 | ETCS | 10 | Дроссельная заслонка |
| 14 | TURN-HAZ | 10 | Указатели поворота |
| 15 | ALT-S | 7.5 | Система зарядки |
| 16 | AM2 NO.2 | 7.5 | Блок управления электрооборудованием кузова, система старт-стоп |
| 17 | HTR | 50 | Кондиционер |
| 18 | ABS NO.1 | 50 | ABS, VSC |
| 19 | CDS FAN | 30 | 1AD-FTV, 2AD-FHV: Вентилятор системы охлаждения |
| ABS NO.3 | 30 | Бензин (TMC*): ABS, VSC (*Toyota Motor Corporation) | |
| 20 | RDI FAN | 40 | Вентилятор системы охлаждения |
| 21 | H-LP CLN | 30 | Очистители фар |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | H-LP MAIN | 50 | Предохранители: “H-LP LH LO”, “H-LP RH LO”, “H-LP LH HI”, “H-LP RH HI” |
| 27 | P/I | 50 | Предохранители: “EFI MAIN”, “EDU”, “HORN”, “IG2” |
| 28 | – | – | – |
| 29 | P-SYSTEM | 30 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 30 | GLOW | 80 | Система предварительного подогрева |
| 31 | EPS | 60 | Электроусилитель рулевого управления |
| 32 | ALT | 120 | Бензин: Система зарядки, предохранители: “RDI FAN”, “H-LP CLN”, “ABS NO. 1”, “ABS NO. 3”, “HTR”, “HTR SUB NO. 1”, “HTR SUB NO. 2”, “HTR SUB NO. 3”, “ACC”, “CIG”, “ECU-IG NO. 2”, “HTR-IG”, “WIPER”, “RR WIPER”, “WASHER”, “ECU-IG NO. 1”, “SEAT HTR”, “AM1”, “DOOR”, “STOP”, “FR DOOR”, “POWER”, “RR DOOR”, “RL DOOR”, “OBD”, “ACC-B”, “RR FOG”, “FR FOG”, “SUNROOF”, “DEF”, “MIR HTR”, “TAIL”, “PANEL” |
| ALT | 140 | Дизель: Система зарядки, предохранители: “RDI FAN”, “CDS FAN”, “H-LP CLN”, “ABS NO. 1”, “ABS NO. 2”, “HTR”, “HTR SUB NO. 1”, “HTR SUB NO. 2”, “HTR SUB NO. 3”, “STV HTR”, “ACC”, “CIG”, “ECU-IG NO. 2”, “HTR-IG”, “WIPER”, “RR WIPER”, “WASHER”, “ECU-IG NO. 1”, “SEAT HTR”, “AM1”, “DOOR”, “STOP”, “FR DOOR”, “POWER”, “RR DOOR”, “RL DOOR”, “OBD”, “ACC-B”, “RR FOG”, “FR FOG”, “SUNROOF”, “DEF”, “MIR HTR”, “TAIL”, “PANEL” | |
| 33 | IG2 | 15 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система запуска, интеллектуальная система входа и запуска, предохранители: “IGN”, “METER” |
| 34 | HORN | 15 | Звуковой сигнал |
| 35 | EFI MAIN | 20 | Бензин: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система старт-стоп, предохранители: “EFI NO. 1”, “EFI NO. 2” |
| 30 | Дизель: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система старт-стоп, предохранители: “EFI NO. 1”, “EFI NO. 2” | ||
| 36 | EFI MAIN | 30 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| EDU | 20 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива | |
| 37 | – | – | – |
| 38 | BBC | 40 | Система старт-стоп |
| AMT | 50 | Блок управления коробкой передач | |
| 39 | HTR SUB NO.3 | 30 | Вспомогательный отопитель |
| 40 | – | – | – |
| 41 | HTR SUB NO.2 | 30 | Вспомогательный отопитель |
| 42 | – | – | – |
| 43 | HTR SUB NO.1 | 30 | кроме PTC 600W: Вспомогательный отопитель |
| 30 | PTC 600W: Вспомогательный отопитель | ||
| 44 | – | – | – |
| 45 | STV HTR | 25 | Вспомогательный отопитель |
| 46 | ABS NO.2 | 30 | ABS, VSC |
| 47 | – | – | – |
| 48 | – | – | – |
| 49 | – | – | – |
| 50 | – | – | – |
| 51 | H-LP LH LO | 10 | кроме HID: Ближний левый свет |
| 15 | HID: Ближний левый свет | ||
| 52 | H-LP RH LO | 10 | кроме HID: Ближний правый свет |
| 15 | HID: Ближний правый свет | ||
| 53 | H-LP LH HI | 10 | Дальний левый свет |
| 54 | H-LP RH HI | 10 | Дальний правый свет |
| 55 | EFI NO.1 | 10 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 56 | EFI NO.2 | 10 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 57 | IG2 NO.2 | 7.5 | Система запуска, интеллектуальная система входа и запуска |
| 58 | WIP-S | 7.5 | Система зарядки |
| Реле | |||
| R1 | – | ||
| R2 | Вентилятор системы охлаждения (FAN NO.3) | ||
| R3 | Датчик соотношения воздух топливо (A/F) | ||
| R4 | (IGT/INJ) | ||
| R5 | Вентилятор системы охлаждения (FAN NO.2) | ||
| R6 | Вентилятор системы охлаждения (FAN NO.1) | ||
| R7 | кроме 1NR-FE: Диммер (переключятель света фар) | ||
| R8 | 1NR-FE: Диммер (переключятель света фар) | ||
| R9 | Блок управления коробкой передач (AMT) | ||
| R10 | Фары (H-LP) |
Схема расположения монтажных и электронных блоков в салоне Toyota Corolla X (Е140,150) 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.
Номера на схеме соответствуют номерам монтажных блоков.
1. Главный блок предохранителей (блок №1);
2. Блок предохранителей и реле (Блок управления электрооборудованием);
3. Блок управления корректором фар;
4. Блок управления блокировкой руля;
5. Блок управления усилителем рулевого управления;
6. Усилитель транспондера ключа;
7. Блок реле №7;
8. Блок реле №8;
9. Распределительный блок;
10. Распределительный блок;
11. Реле стеклоочистителя;
12. Блок управления коробкой передач (Multi-mode);
13. Блок управления двигателем и коробкой передач;
14. Блок управления системой старт-стоп;
15. Блок управления интерфейсом мультимедиа;
16. Блок управления блокировкой селектора коробки передач;
17. Блок управления подушками безопасности;
18. Блок управления кондиционером
Расположение главного блока предохранителей №1 в салоне Toyota Corolla X (Е140,150)
Блок предохранителей №1 расположен в передней части автомобиля слева от рулевой колонки под торпедо. В итоге доступ к блоку получается не самый удобный. Притом для доступа к самим предохранителям нужно лишь снять защитную пластиковую крышку, отжав фиксатор (фото ниже). К слову на крышке наклеена табличка со схемой расположения предохранителей их номиналом и наименованием. Это показано на фото выше.
Схема расположения предохранителей блока №1 в салоне Toyota Corolla X (Е140,150)
Таблица с описанием назначения предохранителей в блоке №1
| Номер на схеме | Номинал предохранителя в А. | Обозначение на крышке блока | Наименование потребителя |
|---|---|---|---|
| 1 | 10 | TAIL | Фары, задние фонари, подсветка номерного знака, габаритные огни, подсветка комбинации приборов, противотуманные фары, система впрыска топлива, ручной регулятор фар |
| 2 | 7.5 | PANEL | Освещение салона, подсветка вещевого ящика, подсветка комбинации приборов, переключатели на рулевом колесе, блок управления электрооборудованием кузова |
| 3 | Резервный | ||
| 4 | 20 | FR-DOOR | Передние стеклоподъемники |
| 5 | 20 | RL-DOOR | Задний левый стеклоподъемник |
| 6 | 20 | RR-DOOR | Задний правый стеклоподъемник |
| 7 | 20 | SUNROOF | Люк |
| 8 | 15 | CIG | Розетка прикуривателя |
| 9 | 10 | ACC | Аудиосистема, блок управления электрооборудованием кузова, система блокировки включения передач, наружные зеркала заднего вида, система «Smart Entry* |
| 10 | Резервный | ||
| 11 | 10 | MIR HTR | Обогрев наружных зеркал заднего вида и система впрыска |
| 12 | – | Резервный | |
| 13 | – | Резервный | |
| 14 | 7.5 | – | Резервный |
| 15 | 7.5 | IGN | Блокировка руля, подушки безопасности, блок управления коробкой передач, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, система старт-стоп |
| 16 | 7 | METER | Комбинация приборов, система старт-стоп |
| 17 | 15 | SEAT HEAT | Подогрев сидений |
| 18 | 10 | HTR-IG | Кондиционер, обогрев заднего стекла, вспомогательный отопитель |
| 19 | 25 | WIPER | Стеклоочиститель, датчик дождя |
| 20 | – | – | Резервный |
| 21 | 15 | WASHER | Омыватель стекла |
| 22 | 10 | ECU-IG NO.1 | без системы старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электроусилитель рулевого управления, вентилятор системы охлаждения(s), блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска |
| 23 | 10 | ECU-IG NO.2 | Лампы заднего хода, система зарядки, внутреннее зеркало с автоматическим затемнением, монитор, люк, обогрев заднего стекла, кондиционер, указатели поворота, аварийная сигнализация, индикатор ремня безопасности переднего пассажира, система старт-стоп, система помощи при парковке |
| 24 | 7 | OBD | Диагностический разъем |
| 25 | 10 | STOP | Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, VSC, блок управления электрооборудованием кузова, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, блок управления коробкой передач |
| 26 | – | – | – |
| 27 | 25 | DOOR | Центральный замок |
| 28 | 25 | ACC-B | Предохранители: “CIG”, “ACC” |
| 29 | – | – | Резервный |
| 30 | 15 | FR FOG | Передний противотуманный свет |
| 31 | 7.5 | AM1 | Система запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители: “CIG”, “ACC” |
| 32 | 40 | DEF | Подогрев сидений |
Расположение блока №2 в салоне Toyota Corolla X (Е140,Е150)
Блок №2 расположен в передней части автомобиля слево от рулевой колонки внутри торпедо. Таким образом чтобы заменить предохранители и реле блока нужно снять декоративную панель, поддев ее аккуратно пластиковой лопаткой или отверткой. (фото ниже)
Предохранители и реле в блоке №2 Toyota Corolla X (Е140,Е150)
Таблица с описанием назначения предохранителей и реле в блоке №2
| № | Имя | А | Назначение |
| 1 | POWER | 30 | Блок ЭБУ оборудования кузова |
| 2 | DEF | 30 | Обогрев заднего стекла, предохранитель: “MIR HTR” |
| 3 | – | – | – |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | Перемычка (автоматический кондиционер) Отопитель (HTR) | ||
| R3 | Указатели поворота |
Дополнительный блок реле в салоне (№7,№8)
Два небольших блока установлены рядом друг с другом в глубине центральной части передней панели. Его расположение хорошо видно на общей схеме блоков салона.
Где находятся предохранители и реле Toyota Corolla E150
Электрооборудование Toyota Corolla десятого поколения, в европейской версии, называемой E150, отличается умеренной для своего времени сложностью, разумной достаточностью и надёжностью. Разводка питания по потребителям осуществляется несколькими блоками реле и предохранителей, размещённых как внутри салона, так и в подкапотном пространстве.
Блоки в салоне
Общий принцип коммутации цепей питания подобен всем прочим автомобилям – предохранители, защищающие схемы от перегрузок и коротких замыканий, а также реле, преобразующие управляющие сигналы в силовые, компактно группируются в несколько модулей.
Это упрощает как разводку цепей, так и поиск неисправностей.
Схема расположения
Блок салонных предохранителей находится под приборной панелью. Он закрыт крышкой с пластиковым фиксатором.
На внутренней стороне крышки имеется схема с кратким описанием конкретных предохранителей и их цепей, а также номинальным током каждого.
Расположение предохранителей
Предохранители ножевого типа в количестве 31 штуки размещены в два ряда с указанием номиналов и цветовой кодировкой. В зависимости от варианта исполнения автомобиля некоторые могут не использоваться, но присутствовать, являясь запасными.
Более мощные приборы иной конструкции находятся под отдельной крышкой левее, их номиналы – 30 и 40 Ампер. Подогрев сидений применяется не на всех машинах.
Реле в салоне располагаются как в кластерах, так и отдельно. Реле зажигания (главное) стоит в блоке с мощными предохранителями слева под панелью, вместе с коммутаторами поворотов и отопителя.
Расположение верхнего блока предохранителей.
Блоки реле
Два дополнительных блока реле расположены под консолью. Отсюда управляются стартёр, противотуманный свет и вспомогательные цепи. Для доступа снимается панель консоли.
Отдельно устанавливаются реле стеклоочистителей и те, которые встроены в управляющие модули под передней панелью.
Блоки под капотом
Наибольшее количество реле и предохранителей располагается в подкапотном пространстве.
Тут сосредоточено управление:
- двигателем, его системами впрыска и запуска;
- системой охлаждения;
- трансмиссией;
- цепями головного освещения;
- усилителем рулевого управления;
- климатической системой и кондиционером;
- контрольно-измерительными приборами.
Некоторые цепи и устройства не используют централизованную организацию электропитания и выполнены в виде автономных модулей, разнесённых по моторному отделению.
Возможно также управление питанием одного и того же оборудования по различным цепям, когда предохранители и реле, отвечающие за какое-либо устройство, имеются в салонном и подкапотном блоках. Исправность одного из них не означает, что схема получает питание в полном объёме.
Схема расположения
Основной блок реле и предохранителей находится в верхней части пространства под капотом между левым крылом и корпусом воздушного фильтра.
Основной блок предохранителей и реле
Сверху блок накрыт пластиковой крышкой на фиксаторе. Номиналы предохранителей тут в более широком диапазоне, от 7,5 до 140 Ампер, приборы выполнены в разных конструктивах.
Схема расположения также имеется на обратной стороне крышки. Для замены используется прилагаемый пластиковый пинцет.
| F1 (30А) | H-LP CLN — Омыватель фар |
| F2 (45А) | RDI FAN — Вентилятор системы охлаждения |
| F3 (30А) | ABS NO.3 — ABS и VSC |
| F4 (50А) | ABS NO.1 — ABS и VSC |
| F5 (50А) | HTR — Кондиционер |
| F6 (10А) | ECU-B2 — Роботизированная коробка передач, кондиционер, система Smart Entry |
| F7 (10А) | ECU-B — Контрольно-измерительные приборы, блок управления электрооборудованием, VSC, центральный замок, привод стекло подъемников |
| F8 (15А) | RAD NO.1 — Аудиосистема |
| F9 (10А) | DOME — Освещение салона, освещение багажника, система Smart Entry |
| F10 (20А) | STRG LOCK — Система блокировки рулевого управления |
| F11 (30А) | AM2 — Система пуска двигателя, система Smart Entry, система впрыска |
| F12 (10А) | ETCS — Система управления дроссельной заслонкой |
| F13 (10А) | TURN-HAZ — Указатели поворота и аварийная сигнализация |
| F14 (7,5А) | ALT-S — Система зарядки АКБ |
| F15 (7,5А) | AM2 NO.2 — Блок управления электрооборудованием |
| F16 (50А) | H-LP MAIN — Головные фары |
| F17 (50А) | P/I — Система впрыска топлива |
| F18 (80А) | GLOW — Система предпускового подогрева двигателя (для дизелей) |
| F19 (60А) | EPS — Электроусилитель рулевого управления |
| F20 (120А) | ALT — Система зарядки АКБ |
| F21 (15А) | IG2 — Система впрыска топлива, система Smart Entry |
| F22 (10А) | HORN — Звуковой сигнал |
| F23 (20А) | EFI MAIN — Система впрыска топлива |
| F24 | Резерв |
| F25 | Резерв |
| F26 | Резерв |
| F27 (50А) | AMT — Роботизированная коробка передач |
| F28 (30А) | HTR SUB NO.3 — Кондиционер |
| F29 (30А) | HTR SUB NO.2 — Кондиционер |
| F30 (30А) | HTR SUB NO.1 — Кондиционер |
| F31 (10А) | H-LP LH LO — Правая фара (ближний свет) |
| F32 (10А) | H-LP RH LO — Левая фара (ближний свет) |
| F33 (10А) | H-LP LH HI — Правая фара (дальний свет) |
| F34 (10А) | H-LP RH HI — Левая фара (дальний свет) |
| F35 (10А) | EFI NO.1 — Система впрыска |
| F36 (10А) | EFI NO.2 — Система впрыска |
| F37 (7,5А) | IG2 NO.2 — Система пуска, система Smart Entry |
| 38 | FR DEICER — Реле вентилятора система охлаждения |
| 39 | IGT/INJ — Реле переключателя света фар |
| 40 | AMT — Реле роботизированной коробки передач |
| 41 | H-LP — Реле фар |
Дополнительный блок реле
Дополнительный блок содержит три или четыре реле для дизельного двигателя, они коммутируют пусковые накальные свечи. Расположен блок рядом с корпусом контроллера двигателя, справа от основного.
Возможна установка и отдельных мощных коммутаторов при комплектации автомобиля автономным отопителем и автоматической коробкой передач. Реле вентилятора системы охлаждения вынесено к основному радиатору.
Схема коммутации после рестайлинга практически не поменялась. Гораздо больше отличий существует при комплектации машин различными опциями.
Но в основном это учтено при организации в блоках резервных гнёзд, куда ставятся заглушки. Значительные отличия в компоновке коммутационных устройств также имеются между версиями с правым и левым рулём.
