Предохранители и реле Hyundai Creta (GS), 2014 — 2020
Цепи питания электрического оборудования защищены предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.
Рассмотрены схемы Хендай Крета (GS) 2014, 2015, 2016, 2017. 2018. 2019. 2020 года выпуска.
В моторном отсеке
Блок расположен около аккумулятора.
Для доступа к предохранителям нужно отжать два фиксатора и снять крышку.
Общий вид и пример описания с задней крышки блока.
| Схема предохранителей и реле в моторном отсеке Creta | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Блок MDPS | 80 |
| 2 | Генератор, Предохранитель (F3/F4/F5/F7) | 150 |
| 3 | Интеллектуальная распределительная коробка (Предохранитель — F1) | 40 |
| 4 | Модуль управления ESP | 40 |
| 5 | 40 | |
| 6 | [При наличии фар с би-ксеноном] Блок PCB (Электромагнитное реле фар головного света) | 10 |
| 7 | Интеллектуальная распределительная коробка (Предохранитель — F2/F5/F10/F13/F14/ F17), Предохранитель устройства автоматической отсечки тока утечки | 50 |
| 8 | [При наличии кнопки запуска] Распределительный блок PDM (Реле IG1, Реле ACC) [Без кнопки запуска] Выключатель зажигания | 40 |
| 9 | Интеллектуальная распределительная коробка (IPS 1/IPS 2/IPS 3, Предохранитель — F6) | 50 |
| 10 | [A/T] PCM | 20 |
| 11 | Реле 1 (Реле обогревателя топливного фильтра) | 60 |
| 12 | Реле 2 (Обогреватель переднего левого стеклоочистителя) | 50 |
| 13 | Реле 3 (Обогреватель переднего правого стеклоочистителя) | 50 |
| 14 | Переключатель на передней панели (IND.) | 10 |
| 15 | Звуковой сигнал | 15 |
| 16 | стеклоочистители | 25 |
| R1 | Электрический подогреватель воздуха салона | реле |
В салоне
Расположен с левой стороны за пластиковой крышкой под приборной панелью.
Предохранитель прикуривателя хендай крета где находится
Предохранители КРЕТА 2 #14051
- 111_super
- Не в сети
- Завсегдатай
- Сообщений: 164
- Спасибо получено: 16
- Репутация: 2
Предохранители КРЕТА 2 #14059
- Sergio
- Не в сети
- Давно я тут
- Сообщений: 135
- Спасибо получено: 11
- Репутация: 0
Предохранители КРЕТА 2 #14083
- Vovanich
- Не в сети
- Завсегдатай
- Сообщений: 283
- Спасибо получено: 16
- Репутация: 2
Неожиданно.
Предохранители КРЕТА 2 #14115
- driver
- Не в сети
- Живу я здесь
- Сообщений: 366
- Спасибо получено: 17
- Репутация: 3
Предохранители КРЕТА 2 #14119
- pete22
- Не в сети
- Завсегдатай
- Сообщений: 243
- Спасибо получено: 9
- Репутация: 0
Предохранители КРЕТА 2 #14164
- vortex
- Не в сети
- Живу я здесь
- Сообщений: 1197
- Спасибо получено: 98
- Репутация: 11
Российская сборочная площадка Mercedes почти продана, но кому точно, пока неизвестно.
Arizzo 8 выйдет на российский рынок.
Об этом на пресс-конференции заявил журналистам начальник российской ГИБДД Михаил Черников.
Завод в Ижевске фактически закрывают, аргументируя удвоением производства Весты.
От 1 630 000 рублей — это цена на обновлённую Весту.
АвтоВАЗом полностью запатентован интерьер модернизированной Лада Весты, показанной публике в феврале.
Плохи сейчас дела в автомобильном мире.
Гадание на кофейной гуще от экспертов.
Реальная модель продолжения вазовской классики.
Большую часть шин финны производили в РФ.
Вслед за Грантой усечённые версии появятся и у внедорожников.
Все силы брошены на возврат вазовского 16-клапанного мотора.
Во многих случаях выйдет дороже, без учёта многочисленных рисков.
Антисанкционная Гранта встала на конвейер.
Но надеяться на низкие цены в России не стоит.
Последнее на форуме
-
- Information with Football Prediction Computer for newplayer
- в Общий раздел / Выбираем новый Hyundai Creta
- 14 ч. 11 мин. назад
- Катализатор
- в Эксплуатация и ремонт / Двигатель и топливная система
- 1 нед. 5 дн. назад
- Упоры капота КРЕТА 2
- в Вопросы общего характера / Комплектующие, аксессуары, доп.оборудование и тюнинг
- 2 нед. 2 ч. назад
- Тихий звук с микрофона или как соединить китайскую магнитолу с штатным микрофоном
- в Эксплуатация и ремонт / Мультимедиа и аудиосистемы
- 2 нед. 1 день назад
- Подключение видеорегистратора КРЕТА 2
- в Эксплуатация и ремонт / Мультимедиа и аудиосистемы
- 3 нед. 6 дн. назад
- Подтормаживают передние тормоза!
- в Эксплуатация и ремонт / Рулевое, подвеска и тормоза
- 1 мес. 4 дн. назад
- Скрипят колодки КРЕТА 2
- в Эксплуатация и ремонт / Рулевое, подвеска и тормоза
- 1 мес. 4 дн. назад
- Не холодит кондиционер
- в Эксплуатация и ремонт / Отопление, охлаждение и вентиляция
- 1 мес. 2 нед. назад
- Каталог запчастей с номерами и по категориям
- в Вопросы общего характера / Комплектующие, аксессуары, доп.оборудование и тюнинг
- 1 мес. 2 нед. назад
- Пыльник ШРУСа внутренний задник
- в Эксплуатация и ремонт / Рулевое, подвеска и тормоза
- 1 мес. 2 нед. назад
- Динамика Креты 1,6 АКПП при обгоне на трассе.
- в Общий раздел / Выбираем новый Hyundai Creta
- 1 мес. 3 нед. назад
- Задние шины истираются быстрее передних
- в Эксплуатация и ремонт / Диски и шины
- 1 мес. 4 нед. назад
- Тормозные диски!
- в Эксплуатация и ремонт / Рулевое, подвеска и тормоза
- 2 мес. 6 дн. назад
- Задняя балка от Соляриса
- в Эксплуатация и ремонт / Рулевое, подвеска и тормоза
- 2 мес. 1 нед. назад
- Очень жесткая подвеска. Как решить проблему?
- в Эксплуатация и ремонт / Рулевое, подвеска и тормоза
- 2 мес. 2 нед. назад
- Посоветуйте аккумулятор на крету
- в Общий раздел / Отзывы владельцев
- 2 мес. 3 нед. назад
- Analysis of Norway U21 vs Scotland U21 Match
- в Общий раздел / Выбираем новый Hyundai Creta
- 3 мес. 5 дн. назад
- Guide for Playing 1.5 2 Handicap in Football Betting
- в Общий раздел / Выбираем новый Hyundai Creta
- 3 мес. 5 дн. назад
- АT резина на передний привод
- в Эксплуатация и ремонт / Диски и шины
- 3 мес. 1 нед. назад
- "Рыжики" КРЕТА 2
- в Эксплуатация и ремонт / Кузов, остекление и зеркала
- 4 мес. 1 нед. назад
Российская сборочная площадка Mercedes почти продана, но кому точно, пока неизвестно.
Arizzo 8 выйдет на российский рынок.
Об этом на пресс-конференции заявил журналистам начальник российской ГИБДД Михаил Черников.
Завод в Ижевске фактически закрывают, аргументируя удвоением производства Весты.
От 1 630 000 рублей — это цена на обновлённую Весту.
АвтоВАЗом полностью запатентован интерьер модернизированной Лада Весты, показанной публике в феврале.
Плохи сейчас дела в автомобильном мире.
Гадание на кофейной гуще от экспертов.
Реальная модель продолжения вазовской классики.
Большую часть шин финны производили в РФ.
Вслед за Грантой усечённые версии появятся и у внедорожников.
Все силы брошены на возврат вазовского 16-клапанного мотора.
Во многих случаях выйдет дороже, без учёта многочисленных рисков.
Антисанкционная Гранта встала на конвейер.
Но надеяться на низкие цены в России не стоит.
Президент возмутился повышению цен в два раза.
В ней будет минимум импортных компонентов.
Кроссовер будут производить на АвтоВАЗе.
Сборку Москвичей начнут в этом году, но скорее всего, это будут китайские автомобили.

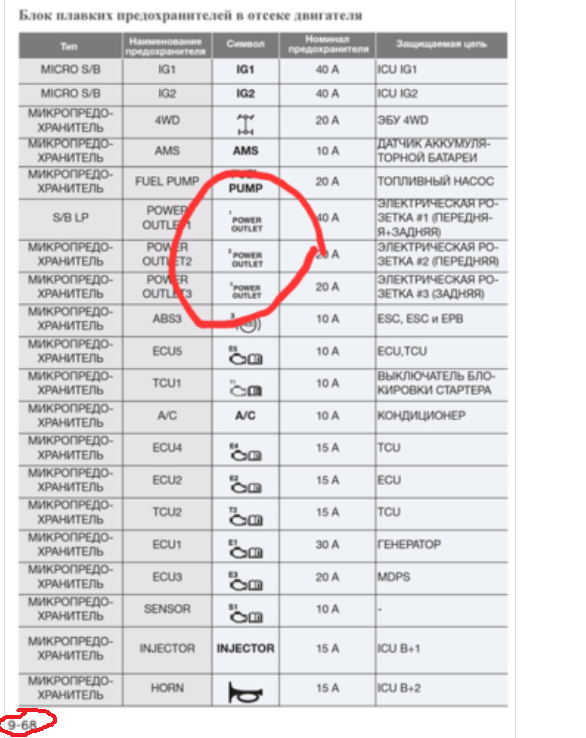

Сгорели 2 предохранителя прикуривателя
Привет!
Финал: сгорели оба предохранителя от прикуривателя. В комплекте есть три свободных, сначала хотела купить в Диконе замену, но там таких нет в наличии.Причина (возможная): заряжали аккумуляторы квадрокоптера от них очень активно и они не выдержали.
Процесс:
Еще месяца 3 назад хотели подкачать шины, но компрессор от прикуривателя отказался работать, грешили на сам компрессор, клемм на аккумулятор тогда не было, поэтому временно забили. Потом попробовали на другом компрессоре и он тоже не заработал, поняли что дело в прикуривателе. Я рассказала эту историю папе и он посоветовал проверить предохранители, в книжке про Крету я прочитала где они находятся, нашли их и правда, оба предохранителя сгоревшие.
За 1 день я узнала, что за работу многих систем в автомобиле отвечают предохранители, нашла где они находятся, как выглядят сгоревшие, что с выключенными предохранителями сигналка не работает, а машина открывается ключом и что в комплекте автомобиля уже есть несколько неиспользуемых и ими можно заменить сгоревшие.
Ну девочка же)))
Сгоревшие предохранители (желтые) и целый (красный)
Предохранители
SPARE — 6 запасных предохранителей
Блок предохранителей и реле Hyundai Creta
Рассмотрены расположения предохранителей и реле на автомобилях Hyundai Creta 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 годов выпуска. В некоторых странах автомобиль имеет название Hyundai ix25 и Hyundai Cantus, так что если у Вас такое авто у Вас аналогичные предохранители и даже предохранитель прикуривателя.
Блок предохранителей в салоне Хендай Грета
Находится с левой стороны под панелью приборов за пластиковой крышкой.Детально смотрите на фото ниже.
На обратной стороне крышки предохранителей имеется схема расположения предохранителей в блоке, а также их номинал и описание.
Схема расположения предохранителей в блоке
Описание предохранителей в салоне
Блок предохранителей и реле в моторном отсеке Hyundai Creta
Под капотом у Хендай Грета есть 2 блока предохранителей и реле, основной и дополнительный. На фото 1 и 2.
Основной блок (на рис.1) расположен в правой части моторного отсека возле АКБ.
На крышке монтажного блока есть обозначения предохранителей и их номинал.
